大型铸铁平台（又称大型铸铁平板、铸铁工作台）是机械制造领域中用于精密测量、检验、划线、装配及试验的基础平面基准工具。产品具有设计合理、结构稳定、精密度高、耐磨损等特点，广泛应用于机械加工、工具车间、机（检）修车间、大型设备底座、计量室及精密加工等场景。

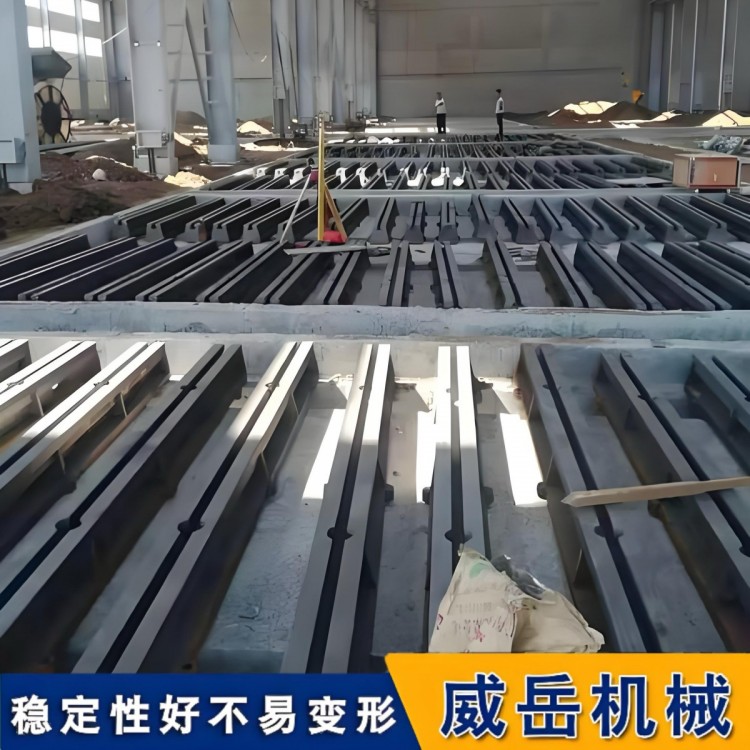

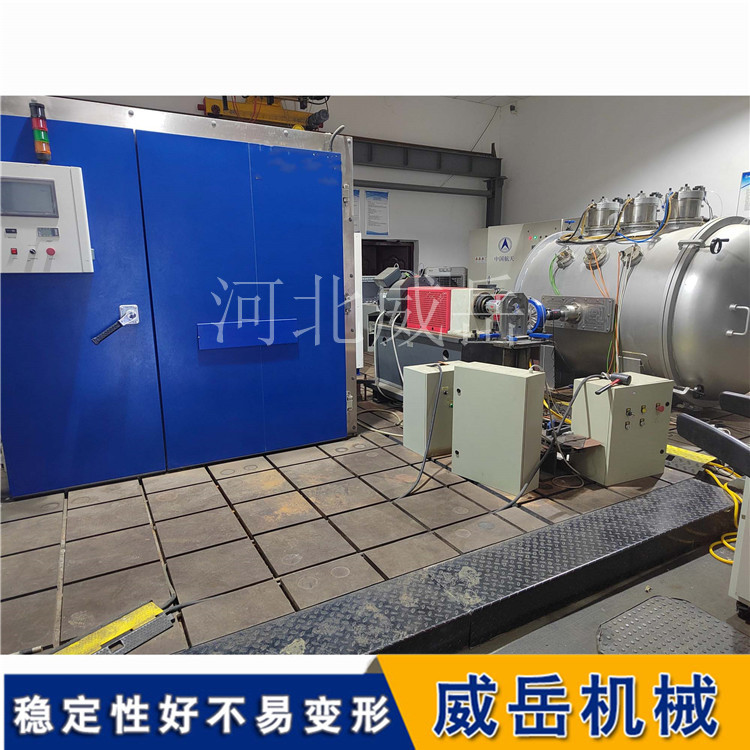

整块与拼接的区分：大型铸铁平台通常以4米×2米为分界——小于此规格可一体铸造，超过此规格则需采用多块拼接结构。拼接式平台由2块及以上标准单块通过拼接槽、销、紧固螺栓组装成整体，底部搭配铸铁地轨或支撑垫块调平。
二、材质与化学成分
大型铸铁平台选用高强度灰口铸铁作为主要材质，常用牌号为HT200-300。
化学成分标准（%） ：
成分 含量范围
碳（C） 3.1 - 3.4
硅（Si） 1.5 - 2.0
锰（Mn） 0.6 - 0.9
硫（S） ＜0.12
磷（P） ＜0.3
工作面硬度：HB160-240（常见为HB170-220），符合国家标准要求，具有良好的耐磨性和抗变形能力。
对于重载或高频使用场景，建议选用强度更高的HT250或HT300材质，其抗拉强度≥250MPa，尺寸稳定性比HT200提升约30%。
三、制造工艺
1. 铸造与时效处理
平台采用砂型铸造或消失模铸造工艺成型，毛坯预留加工量5-8mm。为确保尺寸稳定、消除内应力，需经过两次时效处理：
人工退火：600℃-700℃，消除铸造内应力60-80%
自然时效：2-3年（高精度要求），使产品精度稳定、耐磨性能好
2. 加工工艺
粗加工：龙门铣床去除氧化层，留精磨余量0.3-0.5mm
精加工：平面磨床精磨，末次进给≤0.01mm
刮研工艺：00级和0级高精度平台需采用人工刮研，用涂色法进行检验，保证平面精度和接触点均匀
3. 表面处理

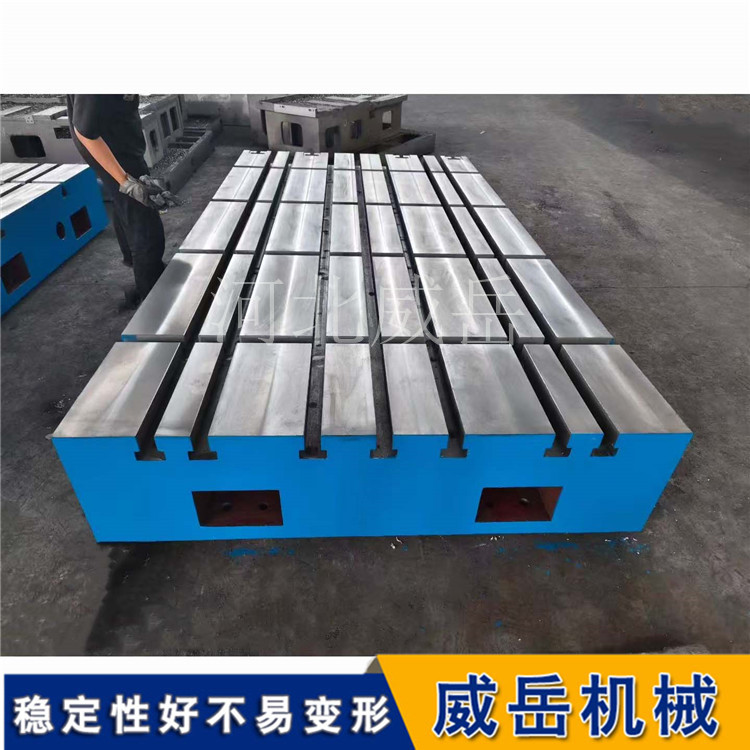

工作面可根据需求进行喷砂、刮研或精磨处理。工作面上可加工V型槽、T型槽、U型槽、燕尾槽、圆孔、长孔等。
四、精度等级
大型铸铁平台的精度按国家计量检定规程JJG117-2005《平板检定规程》 执行，分为00级、0级、1级、2级、3级及精刨级。同时符合国家标准GB/T 22095-2008（现行）的技术要求。
各精度等级平面度误差（以1000×1000mm为例） ：
精度等级 平面度误差 适用场景
00级 ≤6μm 三坐标测量、精密检测
0级 ≤10μm 精密检验、计量室
1级 ≤20μm 车间检验、划线（常用）
2级 ≤39μm 装配、焊接、工装定位
3级 ≤96μm 粗划线、重型毛坯检测
接触点要求（每25mm²范围内）：
0级、1级：不少于25点
2级：不少于20点
3级：不少于12点
平面度计算公式（d为平台工作面对角线长度）：
00级：2×（1+d/1000）μm
0级：4×（1+d/1000）μm
1级：8×（1+d/1000）μm
2级：16×（1+d/1000）μm
3级：40×（1+d/1000）μm
五、规格与结构
1. 常规规格范围
规格范围 精度等级 工艺方式
100×200mm — 400×400mm 0级、1级、2级 研磨压砂
400×600mm — 1500×2500mm 1级、2级、3级 人工刮研
1500×3000mm — 2000×3000mm 2级、3级、精刨 人工刮研
2000×4000mm — 4000×8000mm 3级、精刨 精加工

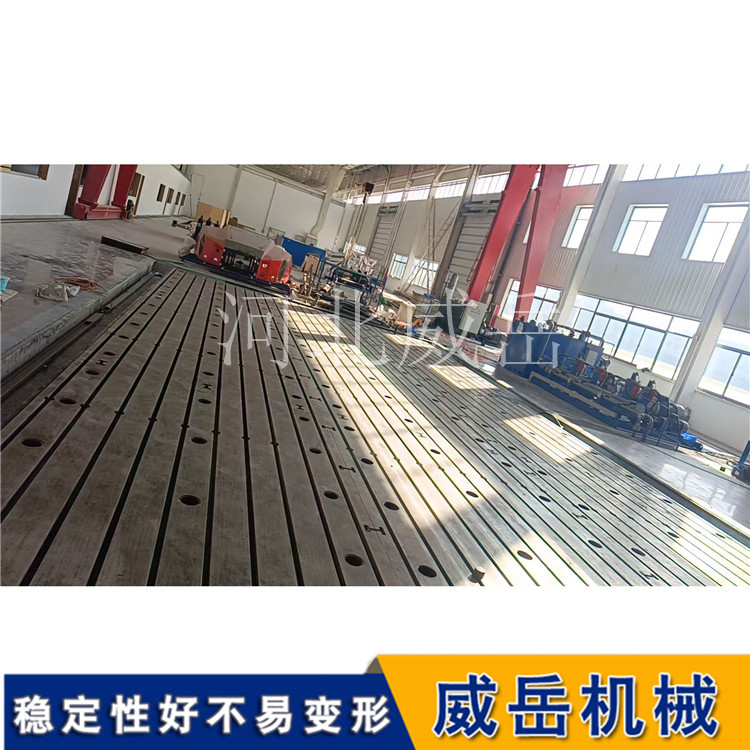

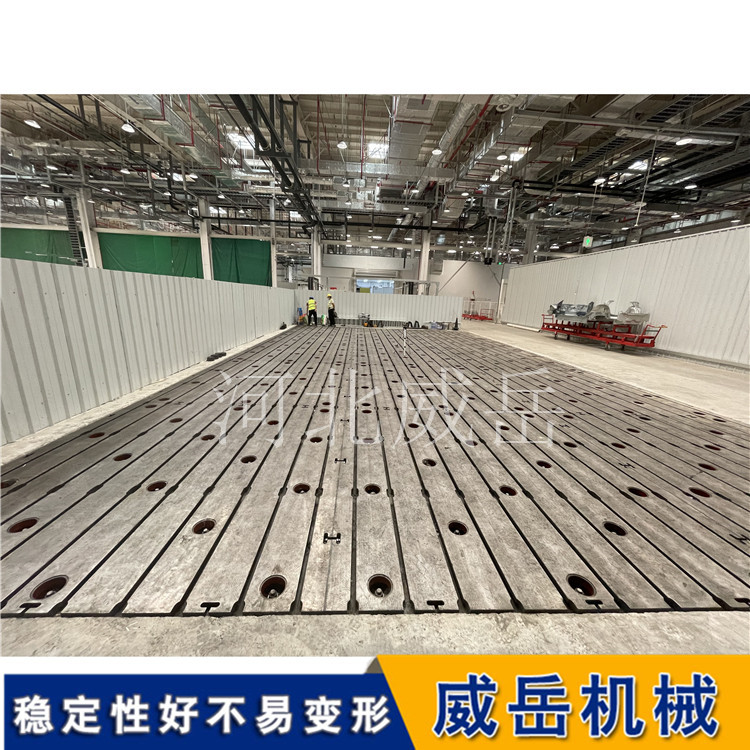

注意：整体规格最大为4米×8米，大于此规格需采用多块拼接方式。拼接式平台单块单元常规尺寸为1000×2000mm、2000×3000mm、2000×4000mm，可组合任意长宽。平台单件最大重量可达80吨。
2. 结构类型
大型铸铁平台按结构分为筋板式和箱体式两种：
筋板式：底部设有加强筋板，结构轻量化，适用于一般承载场景
箱体式：整体箱型结构，刚性好、承载能力强，适用于重型作业场景

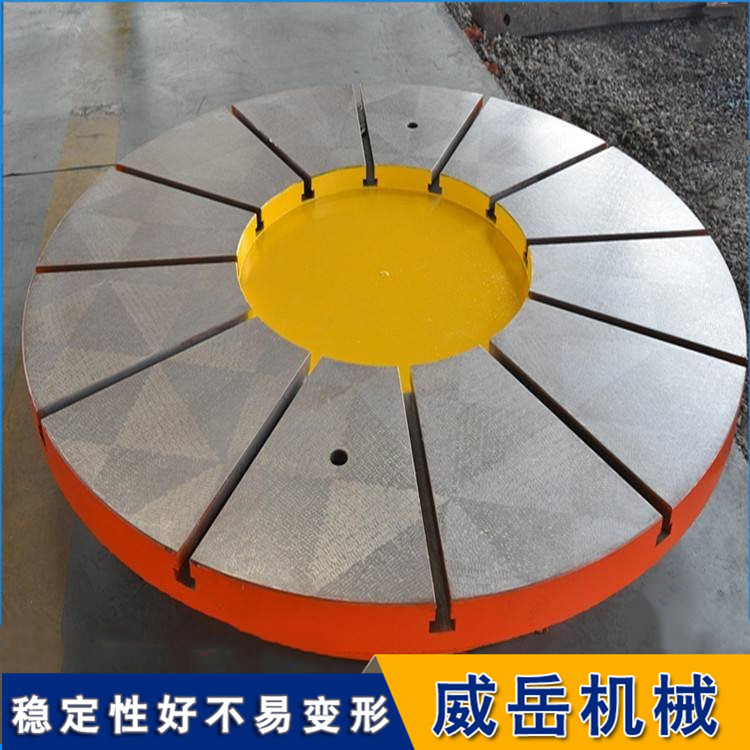

工作面形状有长方形、正方形或圆形可供选择。
六、产品类型与用途
大型铸铁平台按用途分为以下几类：
类型 适用精度 主要用途
检验平台 00级、0级、1级 精密测量基准、零件尺寸精度与形位偏差检测
划线平台 1级、2级、3级 工件划线、打样冲、定位
装配平台 2级、3级 设备装配、工装固定、模具组装
焊接/铆焊平台 3级 焊接工装基准、防止焊接变形

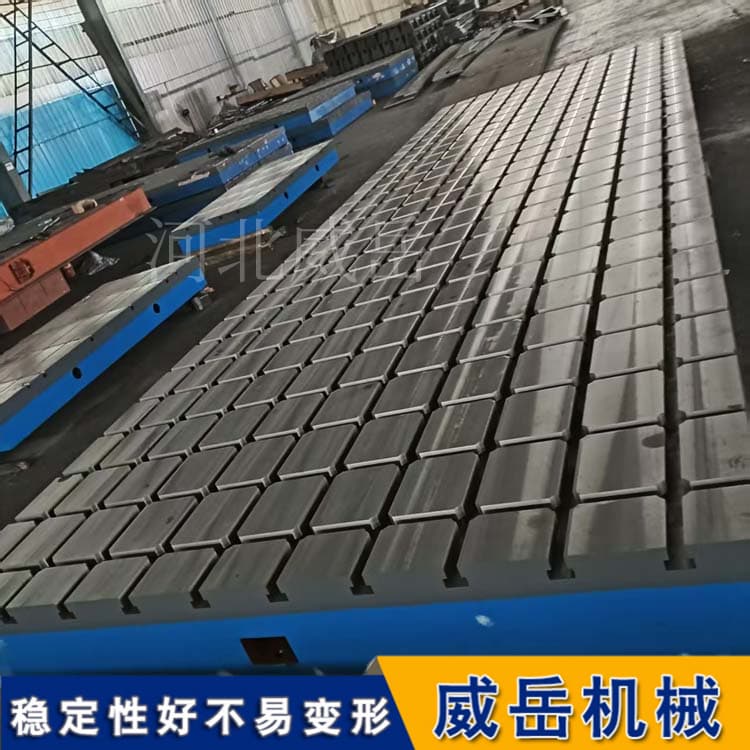

T型槽平台 2级、3级 配合T型螺栓固定工件，用于装配调试
应用行业：机械制造、汽车制造、船舶制造、航空航天、风电能源、石油化工、仪器仪表、电子电器等。
七、安装要求
1. 地基与环境
地基要求：必须安装在坚固、平整的混凝土地面上（建议C30以上），远离振动源和热源
环境温度：高精度平台需在20℃±5℃的恒温环境中使用，避免热胀冷缩影响精度
位置选择：选择便于操作、光线充足的位置安装
2. 安装步骤
吊装：用四根同样长度的钢丝绳同时挂住平台四个起重孔，将平台平稳吊装到位
支撑：将支承点垫好、垫平，保证每个支撑点受力均匀
调平：使用调整垫铁支撑，配合水平仪（如0.02mm/m的框式水平仪）进行精密调平，严禁用铁片等物随意垫高
静置复核：调平后最好静置24小时再复核一次
八、使用注意事项
1. 使用规范
严禁超载：工件重量不得超过平台额定载荷，否则会造成平台变形甚至损坏
轻拿轻放：避免工件与平台工作面发生剧烈碰撞或跌落
禁止敲击：严禁在平台上进行锤击、电焊等可能损伤表面的作业
均匀受力：大型工件应尽量使重量均匀分布，避免长期集中在一个小区域或边缘
防止划伤：禁止在平台上拖拽工件，移动重型工件时应吊起平移
2. 温度与介质
禁止将高温工件（温度＞100℃） 直接放在平台上，防止铸铁热变形
远离切削液、酸碱油液，若不慎洒落立即擦净
3. 日常维护
清洁：每次使用后用软布或毛刷清除平台表面的铁屑、油污和灰尘，T型槽内杂物需仔细清理
防锈：清洁干燥后立即均匀涂抹防锈油（如20#机械油），长期不用时涂更厚的防锈脂并用防尘罩盖好
禁止堆放：作业完毕后禁止将工件长时间放置在平台上作为“储物台”
4. 定期校准
检定周期：建议每6-12个月进行一次周期检定，高频使用场景缩短至3个月
精度修复：若发现平面度超差或局部严重磨损，需由专业人员通过刮研工艺进行修复，严禁自行用砂轮或磨光机打磨
