泊头威岳定制铸铁地轨 T型槽地梁 来图加工 重型设备安装基础

铸铁地轨是什么？

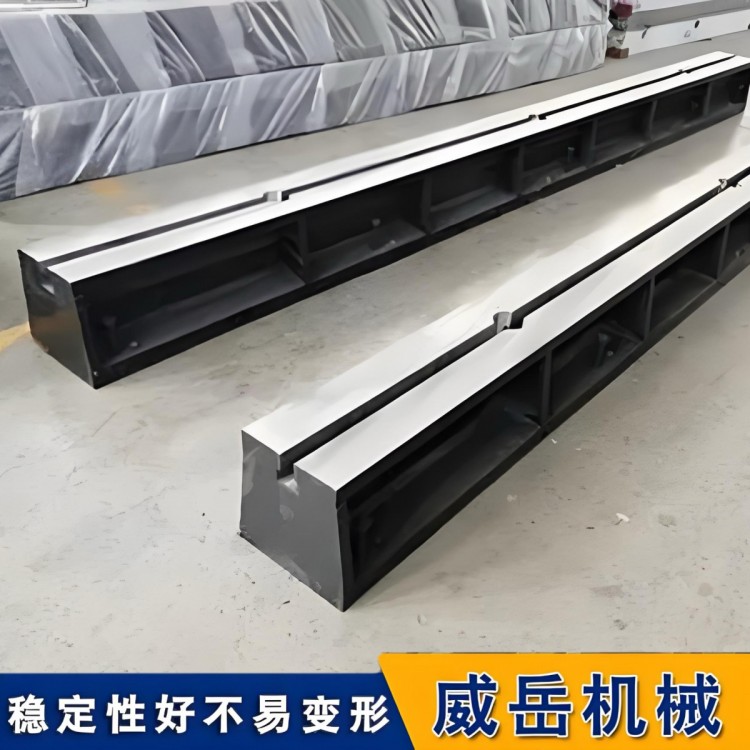

铸铁地轨，也叫T型槽地轨、地槽铁、基础槽铁或条形平台。简单来说，它是一根根长条状的铸铁轨道，表面有一条贯穿的T型槽，用来灵活地固定各种大型设备。

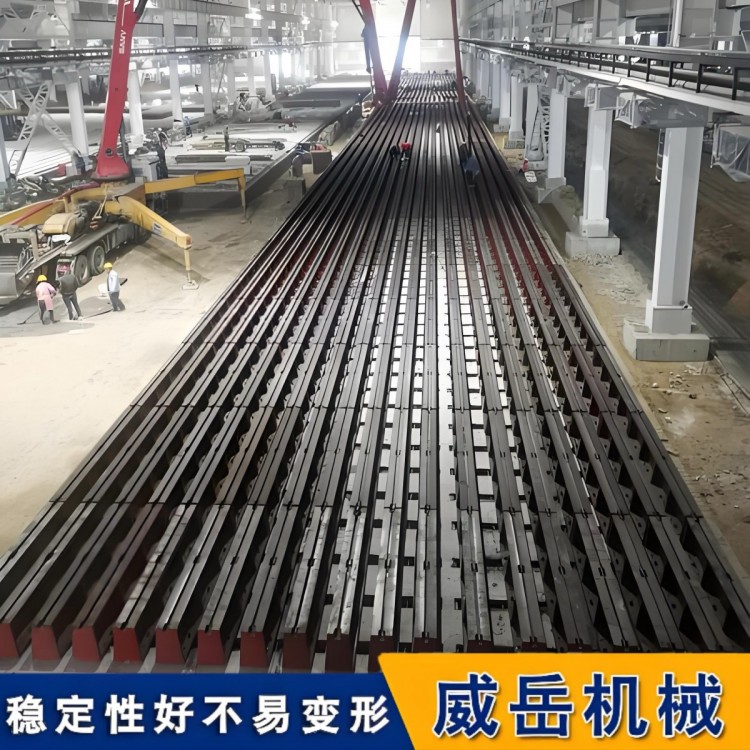

它本质上是由高强度铸铁制成的条形平台，通过拼接可以灵活组成一个大型的工作区域。遇到体型庞大的机械设备，可以把几条或更多的地轨拼接起来，作为承载平台使用。

核心优势：不用做成大型整体平台，既节省了材料成本，又只占用很小的空间，性价比很高。它把一整块巨大的铸铁平台变成了可以自由拼接的条形单元，大大降低了材料成本和安装难度。

二、凭啥“圈粉”？这几样“硬功夫”藏不住

材质过硬：铸铁地轨通常采用高强度铸铁HT200-300，工作面硬度为HB170-240。经过两次人工处理（人工退火600℃-700℃和2-3年自然时效），精度稳定，耐磨性能好。

T型槽设计：表面的T型槽是核心功能，配合T型螺栓使用，可以非常灵活地装夹、调整和固定设备位置。槽宽决定螺栓规格（常用M12-M30），槽距通常在150mm-300mm之间。

模块化拼接：可像积木一样将多根地轨拼接成所需长度和宽度，尤其适合尺寸超大或形状不规则的设备。根据设备的固定点来设计、拼接成铸梁平台，主要用于大型设备的装配、试验、焊接和检验。

承载力强：单根地轨承载3-50吨不等。如果设备很重，可以加大截面尺寸、选用球墨铸铁材质，或加密铺设轨道数量。

三、选型避坑指南

选铸铁地轨，抓住以下几个维度就够了：

一看材质：优先选高强度灰铸铁HT200-300，重载场景可选球墨铸铁（QT）。务必确认产品是否经过人工退火和自然时效处理。

二看T型槽：务必根据设备地脚螺栓的规格确认T型槽宽度是否匹配。槽宽常见18mm、22mm、28mm、36mm等。

三看精度等级：精度等级分为0级、1级、2级等，数字越小平面度越高。0-1级用于三坐标测量等高精度场合，2级用于装配场景。

四看承载能力：按“设备重量+安全系数”选型，避免因过载导致变形。承载过大可采用加大尺寸、提高材质、加强铺设密度的方法解决。

五看安装场景：重型车间优先选择双槽地轨，槽间壁厚更厚、筋板密度更高；精的密装配区则需关注工作面平面度，优选经自然时效或两次人工时效的产品。

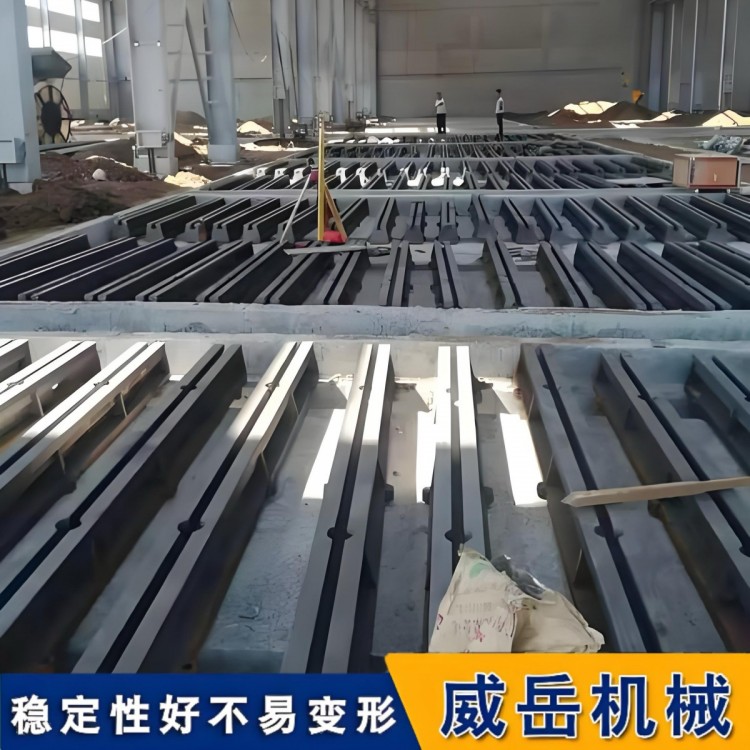

四、安装与调平实操指南

一步：地基准备。确保混凝土地面平整坚实。

二步：就位初调。使用条形桥板和合像水平仪，先调平一根地轨作为基准，然后以它为参照依次往下进行初调。

第三步：固定与灌浆。在轨道内侧两边按约500-700mm间距用M8膨胀螺栓固定牢靠。轨道底面与地面必的须紧密着力，不得有虚跨间隙。调整完成后进行水泥灌浆。

第四步：精调检验。待水泥浆凝固后进行精调。埋设深度应与地面装饰层持平或略高于3-5mm。

精度标准：安装后任意1m长度内水平偏差不大于1mm，全长不大于2mm，轨道间平行度偏差小于2mm。

五、日常维护与精度保持

铸铁地轨养护到位能用上20-25年。核心养护思路可以概括为：防锈、防磕、防局部过载、勤校准。

清洁：下班前用毛刷清理地轨表面及T型槽内的铁屑、粉尘，再用抹布蘸少量机械油擦拭。细小磨料落在平台和工件之间，会像“研磨膏”一样磨损高精度工作面。

防锈：日常使用后立即擦干并涂抹防锈油。长期不用时涂较厚防锈脂并用防尘布遮盖。

严禁超载：这是地轨养护的一铁律。放置重型工件时保证重的心与支撑面重合，禁止单点受力。

定期校准：建议每6-12个月进行一次精度复检。新装前3个月每月校准一次。
