扬州F-DZW15智能开关型电动执行器操作面板液晶显示板

扬州F-DZW15 智能开关型电动执行器采用的是F-DZW 系列通用的非侵入式控制面板 + 64×128 点阵 LCD 液晶显示板组合，下面把这块面板讲透。

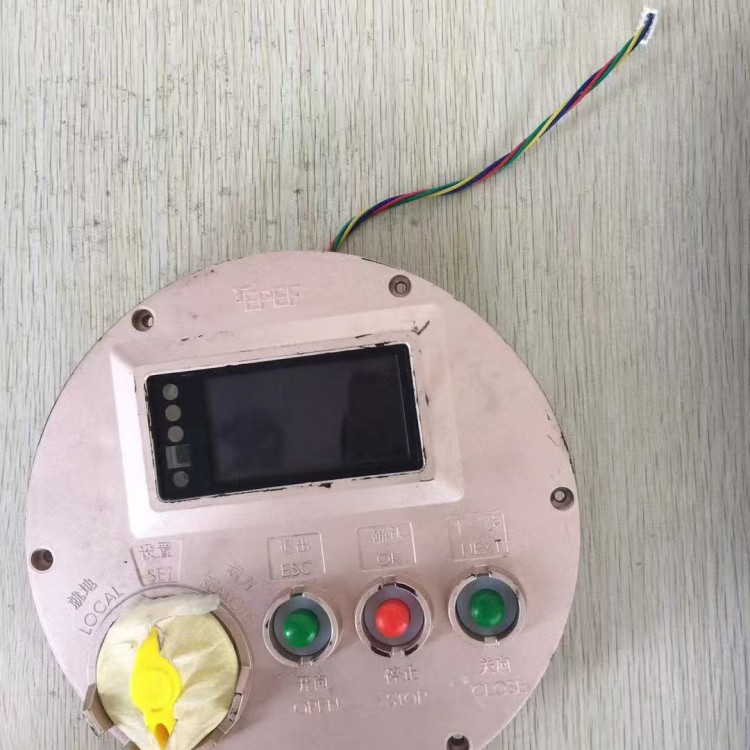

面板硬件构成

• 液晶屏：64×128 点阵高对比度 LCD，全中文 + 数字 + 标识符显示，带背景灯，阳光下可读

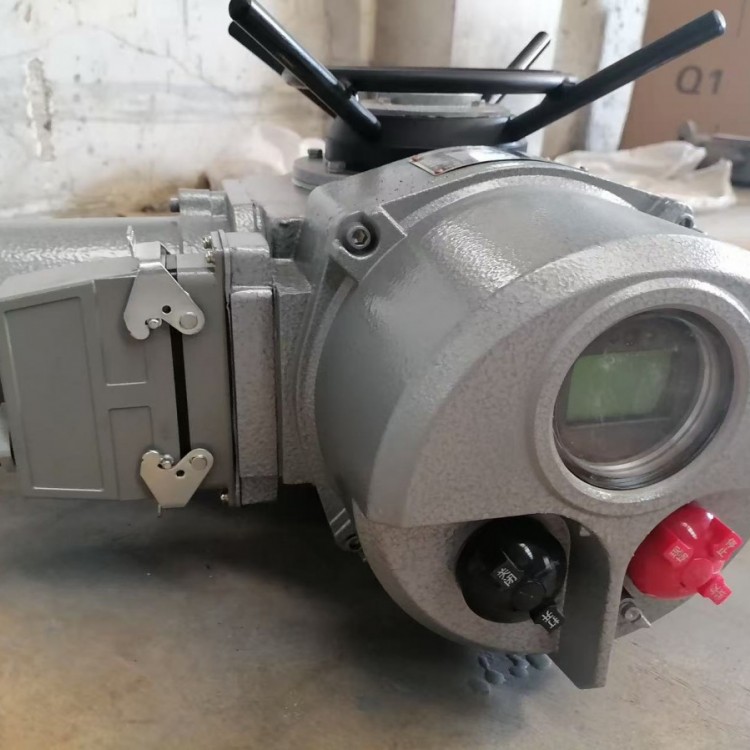

• 操作方式：面板本体嵌 4 个霍尔位置开关，外部配红/黑双旋钮（背面带磁钢），磁钢掠过霍尔元件实现非接触感应——调试不用开罩壳，防爆场合也适用

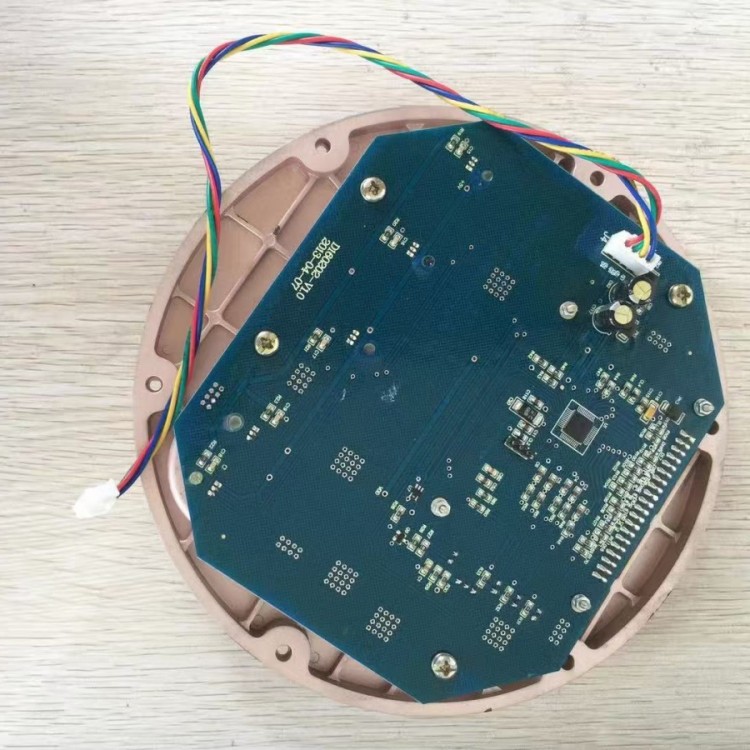

• 连接：面板通过 6 芯线与机内主控板通信，主控板处理电源、模拟量 I/O、开关量 I/O 等




• 红外备用：屏上方有红外接收窗，配 3V 纽扣电池遥控器（开/关/参数/现场远程切换/加减 6 键），遥控逻辑与面板按键完全一致




旋钮分工（红 + 黑）

液晶显示内容

正常运行时屏幕主要分区：

• 阀位区：显示开度 %（电位器采显示为 d01~d99，12/16 位编码器为 b00~b99，18 位编码器为 000~999千分比）




• 状态标志：远方模式下左下角交替显示 OP（远方开）、CL（远方关）、bc（远方保持）；远程档位接通时"远程"标志点亮




• 标定提示：行程标定中闪烁 L（关位，标完红灯闪 + 输出 4 mA + 显示 0%）、H（开位，标完绿灯闪 + 输出 20 mA + 显示 100%）




• 故障：自诊断报警代码（如 Fu/Fn提示编码器区间异常）




菜单层级（画面流）

1. 画面 1 现场键盘锁定 → 同时按住开+关键 3 秒解锁




2. 画面 2 现场操作状态 → 按"参数设置"3 秒




3. 画面 3 行程/参数设定（设置灯常亮，"行程"闪烁）




4. 画面 4 关/开阀行程设定，逐项标定保存
