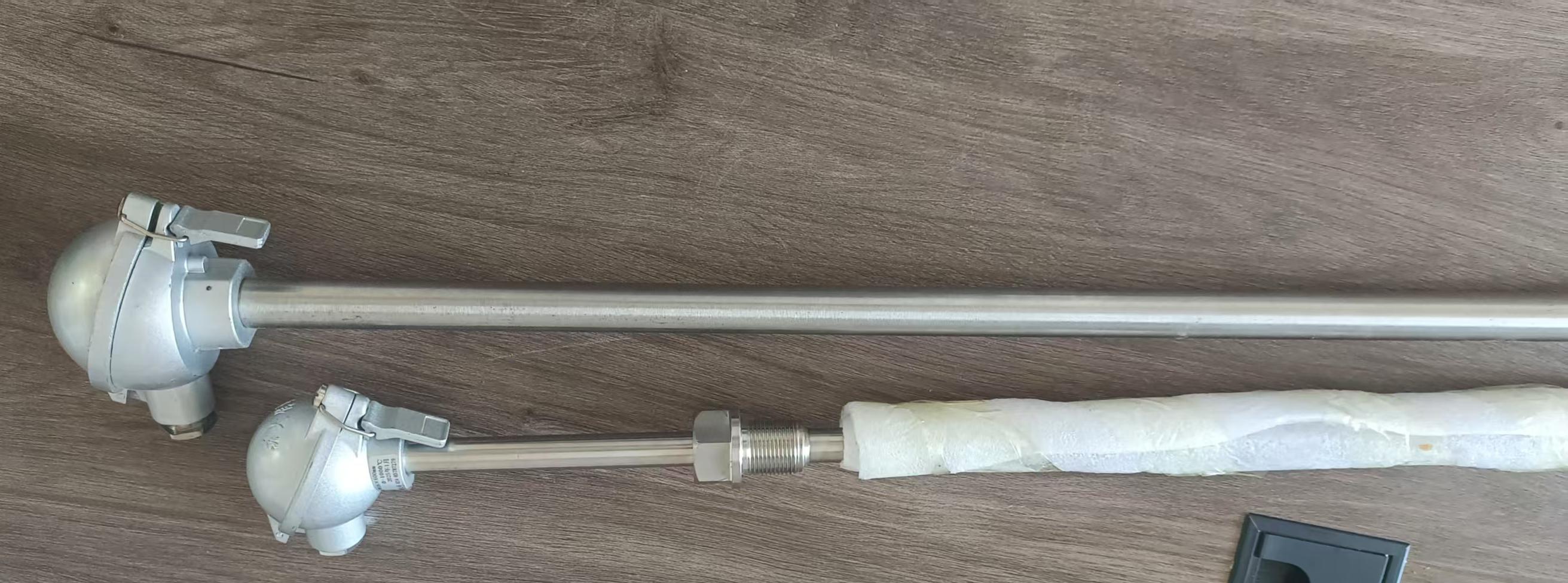

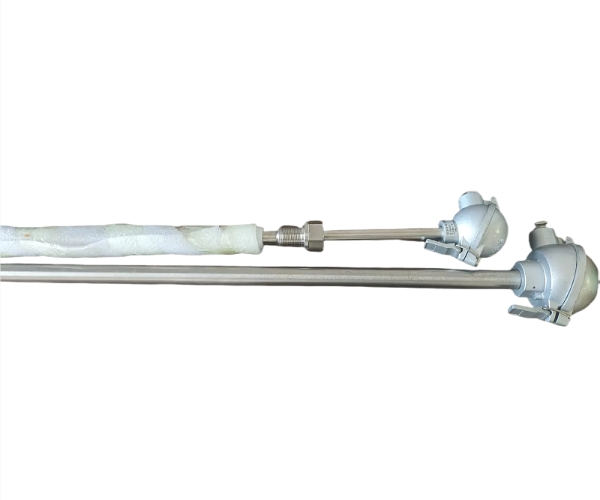

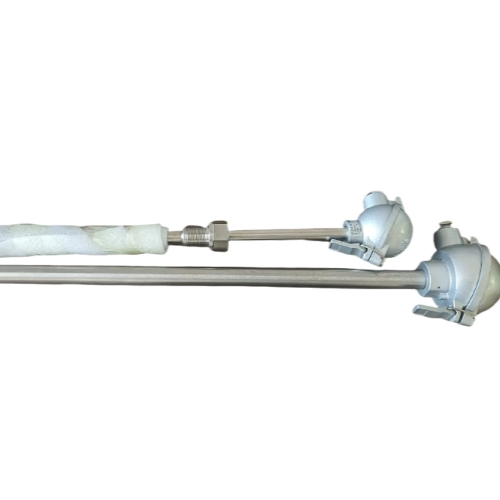

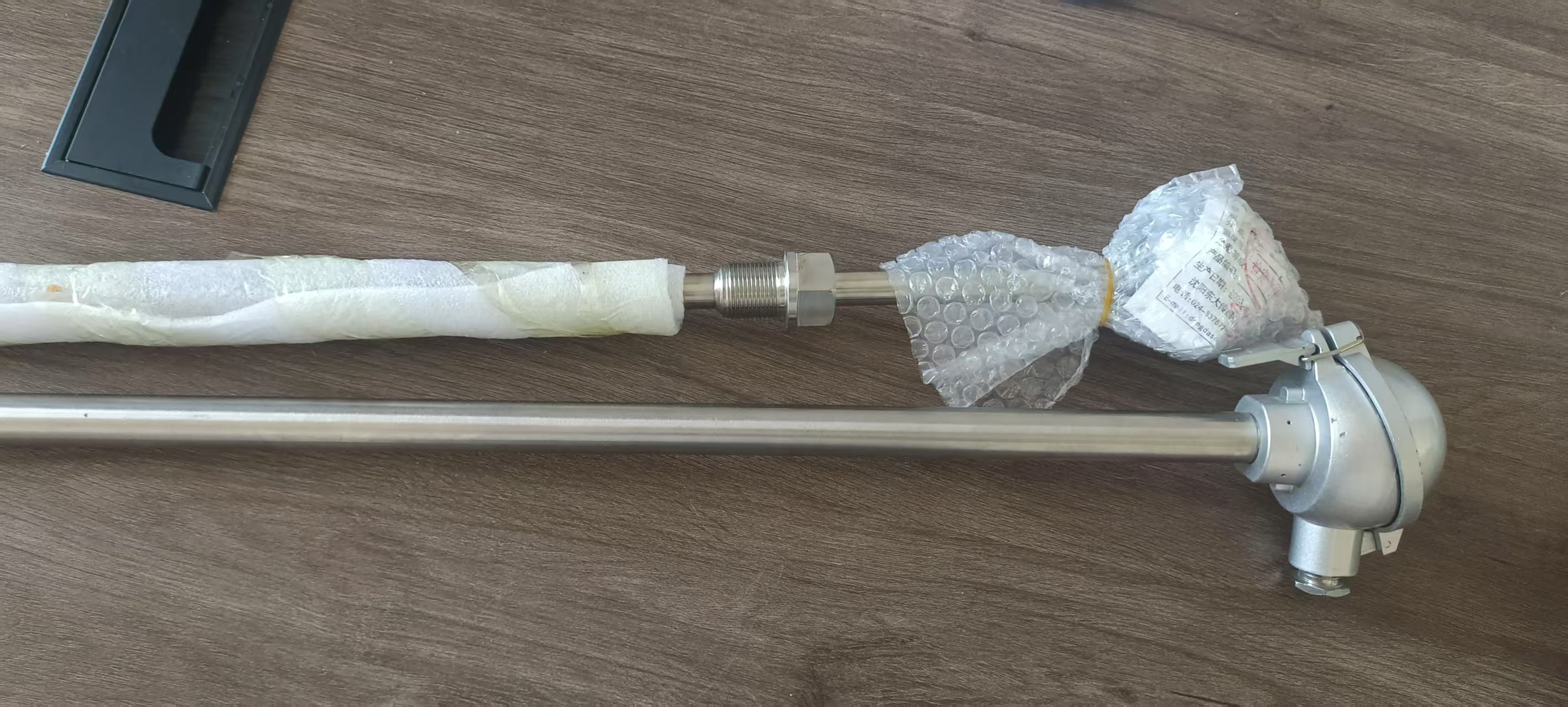

东大热电偶 具备不同导体的温差电势 热处理专用备件

一.产品详细介绍

·  工作原理：利用两种不同导体的温差电势，将温度信号转换为毫伏电信号，配合冷端补偿实现精准测温。

·  产品定位：工业炉专用高温测温元件，符合IEC 60584、GB/T 16839、AMS2750F标准，覆盖 -200℃~1800℃宽温域。

·  核心分度号：K、N、S、R、B、J型，适配不同温度与气氛场景。

·  结构形式：铠装、装配式、表面式、多点式；可选直形、L 形、可弯曲探头。

·  保护管材质：310S 不锈钢、GH3039、Inconel 601、高纯刚玉、金属陶瓷、哈氏合金等。

·  铠装直径：Φ3/5/8/10mm（常规），可定制。

·  插入长度：300–2000mm（常规），可定制。

·  安装方式：螺纹（M16/M20）、法兰、焊接安装。

·  接线盒防护：IP55（标准）、IP65（可选）

·  测温范围

· K 型：0~1300℃（长期 40–1200℃）

· S/R 型：0~1600℃

· B 型：0~1800℃

·  测量精度：Ⅰ 级 ±1.1℃或 ±0.4% t；S 型高温区可达 ±0.5℃。

·  响应时间：铠装 Φ5–8mm 约 5–15s；露端型≤5s。

·  使用寿命：K 型≥8000h；S/R 型≥5000h；渗碳炉专用可达 1 年以上。

·  稳定性：线性误差≤±0.3% FS，长期无漂移。

·  绝缘电阻：常温≥100MΩ・m（500V DC）。

·  高精度、高稳定：精密偶丝与焊接工艺，长期控温稳定，保障炉温均匀性。

·  强抗腐蚀、抗热震：复合保护管结构，抵御渗碳、氮化、氧化、盐浴等恶劣气氛。

·  防碳设计：专用型号（如 T-K-1600-B）带防碳吹扫阀，自动清积碳，延长寿命。

·  快速响应：优化热端结构，响应快，适配动态控温。

·  高可靠：MTBF≥18000h，抗振动、抗电磁干扰。

·  全兼容：支持 mV/4–20mA/0–10V/RS485 输出，直连 PLC/DCS。

·  全定制：可按炉型、长度、材质、安装方式定制。

·  热处理行业：多用炉、渗碳炉、氮化炉、真空炉、网带炉、盐浴炉、井式炉。

·  冶金行业：退火炉、淬火炉、烧结炉、铝 / 锌液测温。

·  其他领域：航空航天、汽车制造、玻璃陶瓷、化工裂解、工业烘干。

·  温度区间：中低温选 K/N 型；高温选 S/R/B 型。

·  炉内气氛：渗碳 / 氮化选防碳型；强腐蚀选哈氏合金 / 刚玉管。

·  安装空间：选直形、L 形或可弯曲铠装型。

·  信号输出：需远传配 4–20mA/RS485 变送器

二.主要性能特点

1. 测量精度高：适用于高精度测温场合

2. 热响应时间快：能够快速响应温度变化

3. 测量范围大：从-40℃到+1600℃均可连续测温

4. 性能可靠：质量稳定，可靠性好

5. 机械强度好：适合在恶劣环境下使用

6. 使用寿命长：耐用性强，使用寿命较长
