485通讯IS-DT500RTU在线式红外线测温仪（0~500℃）

1介绍

感谢您选择短小型A系485通讯在线式红外线测温仪。

红外测温仪可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度。

非接触测温是红外测温仪最大的优点，使用户可以方便地测量难以接近或移动的目标。

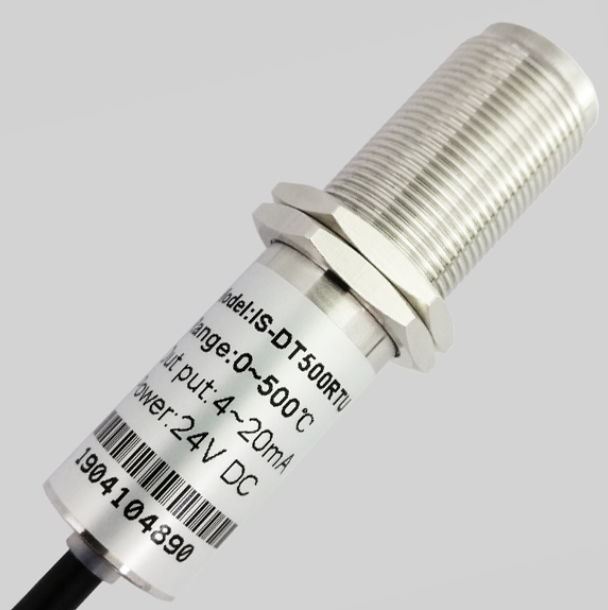

短小型A系列在线式红外线测温仪为一体化集成式红外测温仪，传感器、光学系统与电子线路共同集成在不锈钢壳体内；

易于安装，不锈钢壳体上的标准螺纹可与安装部位快速连接；

同时还有各型选件（例如吹扫器、安装支架、可调安装支架、吹扫保护套等）以满足各种工况场合要求。

2 物理描述

技术参数

a.基本性能

保护：IP65(NEMA-4)

光谱范围：8-14 µm

环境温度：0~60°C

温度范围：0~500°C

存储温度：-20~80°C

光学分辨率：D:S=20:1

相对湿度：10-95%（不结露）

响应时间：300ms(95%)

材料：不锈钢

测温精度：测量值的±1.5%或±2.5°C取大值

重复精度：测量值的±1℃

尺寸：M18×1，总长:68 mm

(环温：23°C±5°C)

电缆长度：2m (标准)也可自行延长

发射率： 0.95/1.0固定 默认:1.0

输出分辨率：0.3℃

b.电气参数

工作电源：6~24 VDC（只需要通讯功能,不需要0~5V输出，可以5V供电）

最大电流：20mA

输出信号：485信号(Modbur RTU/ASCII/快速十六进制等协议)和0~5V 输出

3 安装

a 机械安装

短小型A系列在线式红外线测温仪系列不锈钢壳体带M18×1螺纹，可用于直接安装，也可通过使用安装支架进行安装，

可调安装支架能够使测量头的调节更加方便。在调整被测目标与测量头时必须确保光路无遮挡。

b 电气安装

接线方法

5 接线方法

5.1如果只需要485通讯功能,而不需要其它功能的,可以在设置好通讯模式、地址码、波特率后把（白/绿/黄）线剪掉并单独绝缘好。

因考虑到数据的有效性与安全性485通讯线不支持在线设置内部参数，只支持读取数据功能(参数设定需要通过绿黄线与通讯模块才能设置)

5.2 如果需要增加0~5V输出，保留白色线。

6 设置方法（地址码、协议方式、波特率）

通过通讯模块与电脑软件设置即可（通讯模块单独购买），详见软件设置说明。
