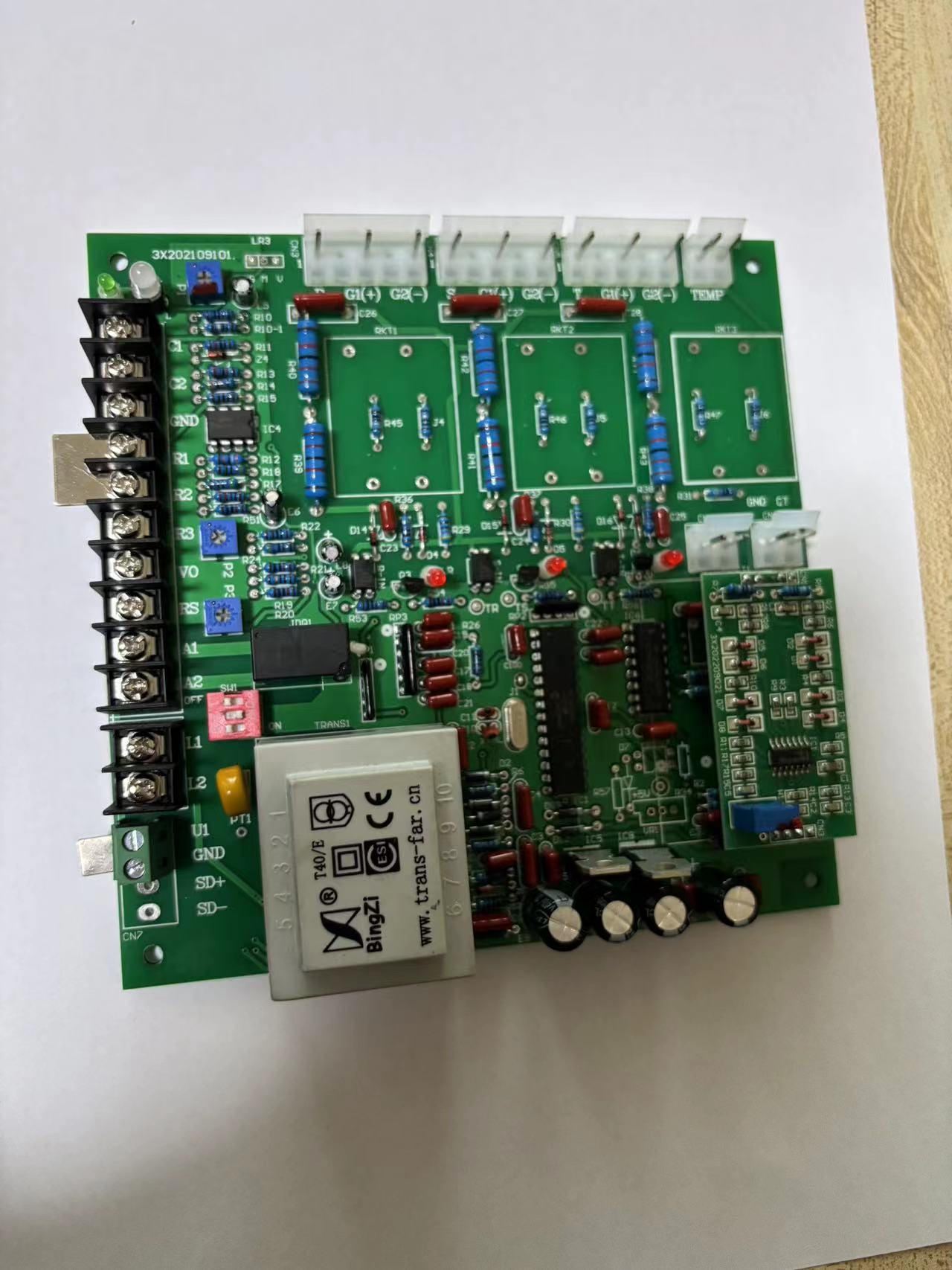

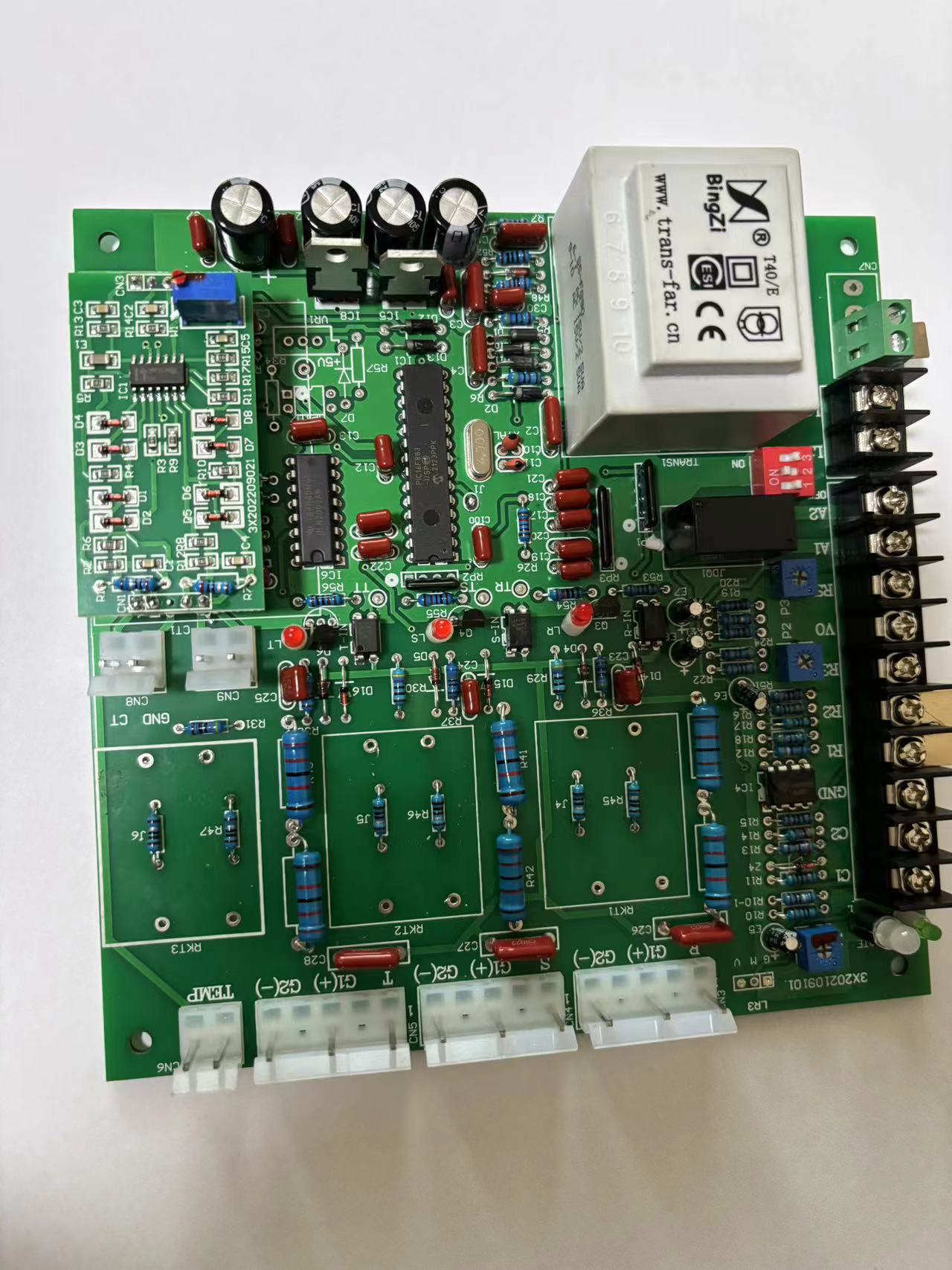

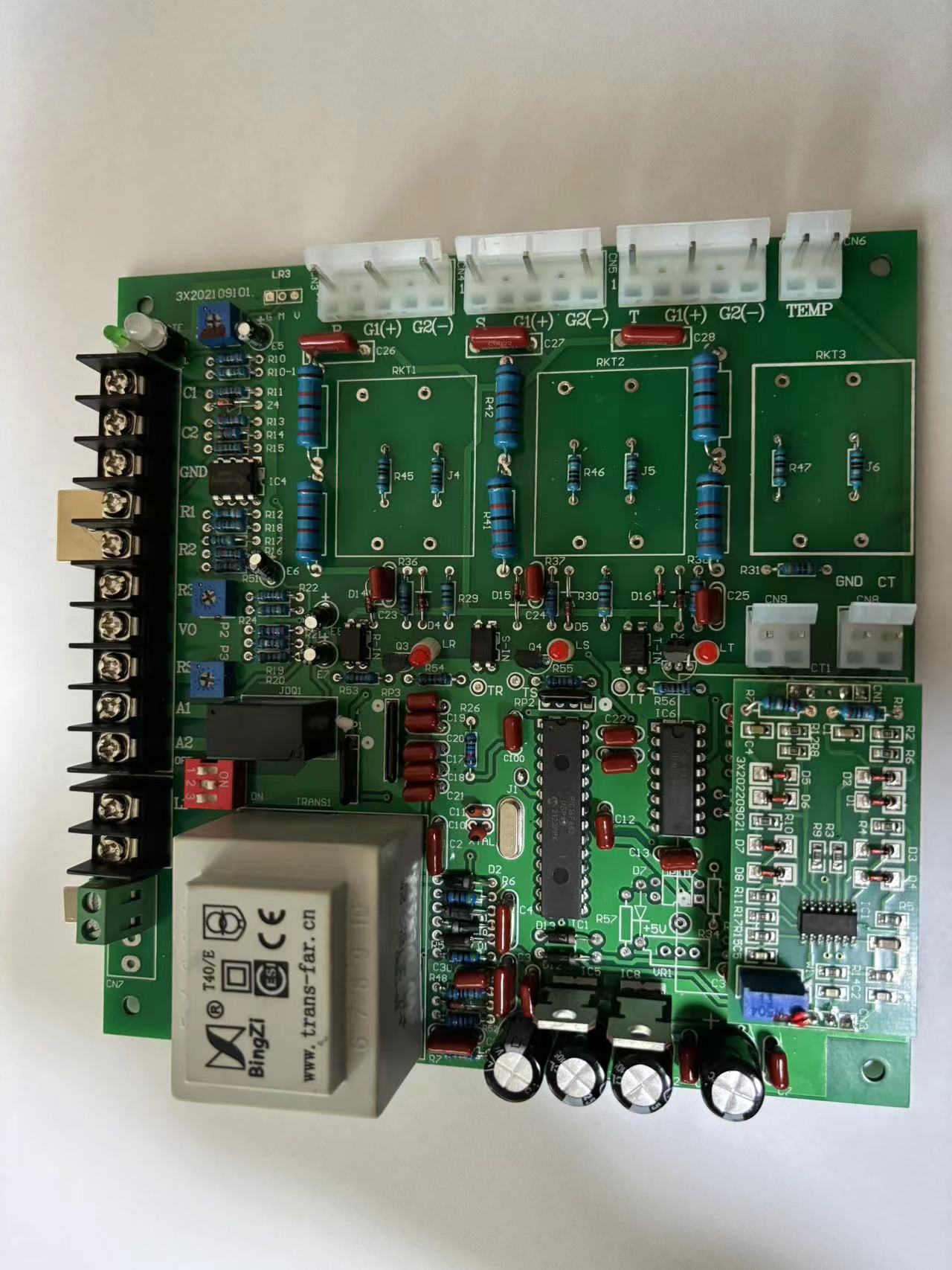

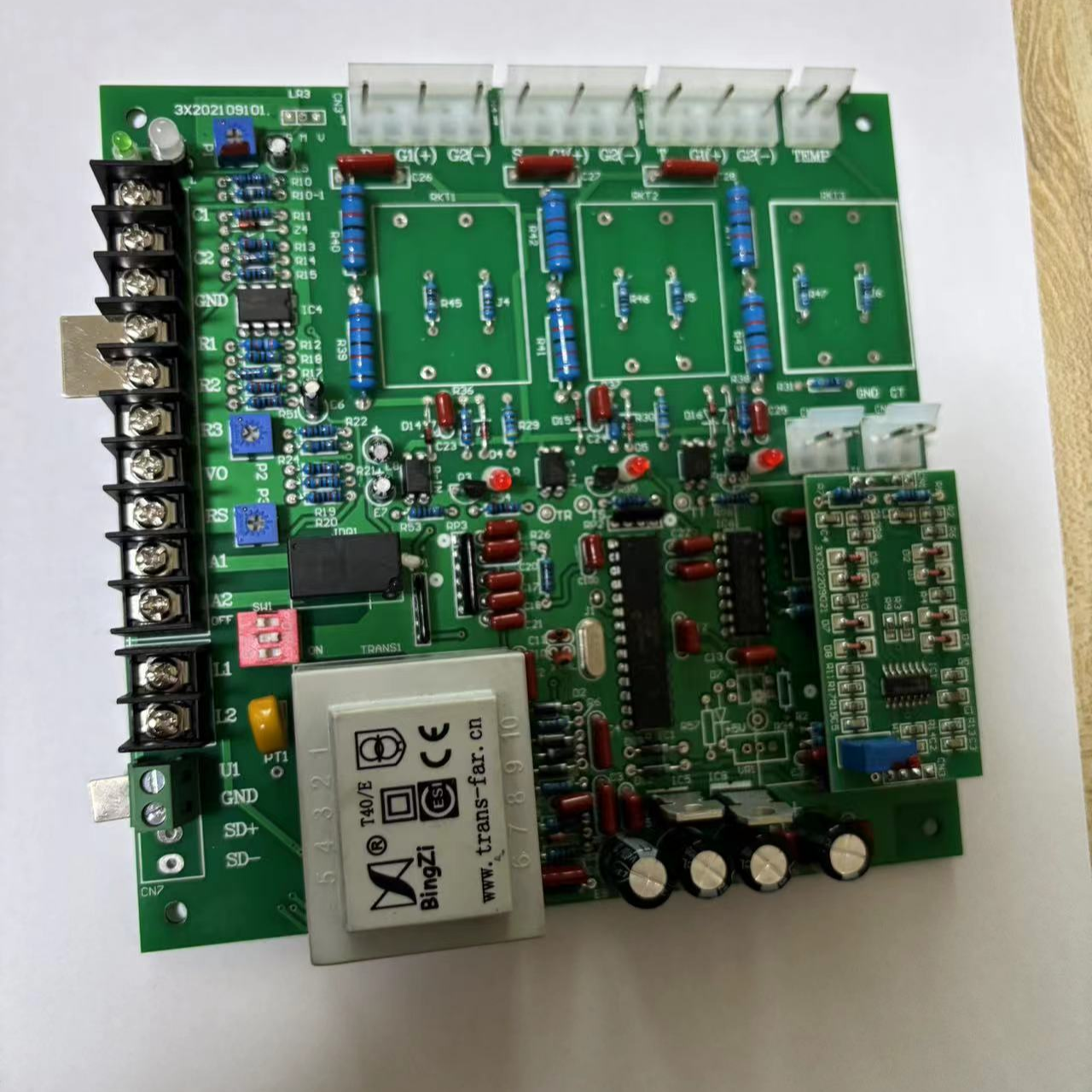

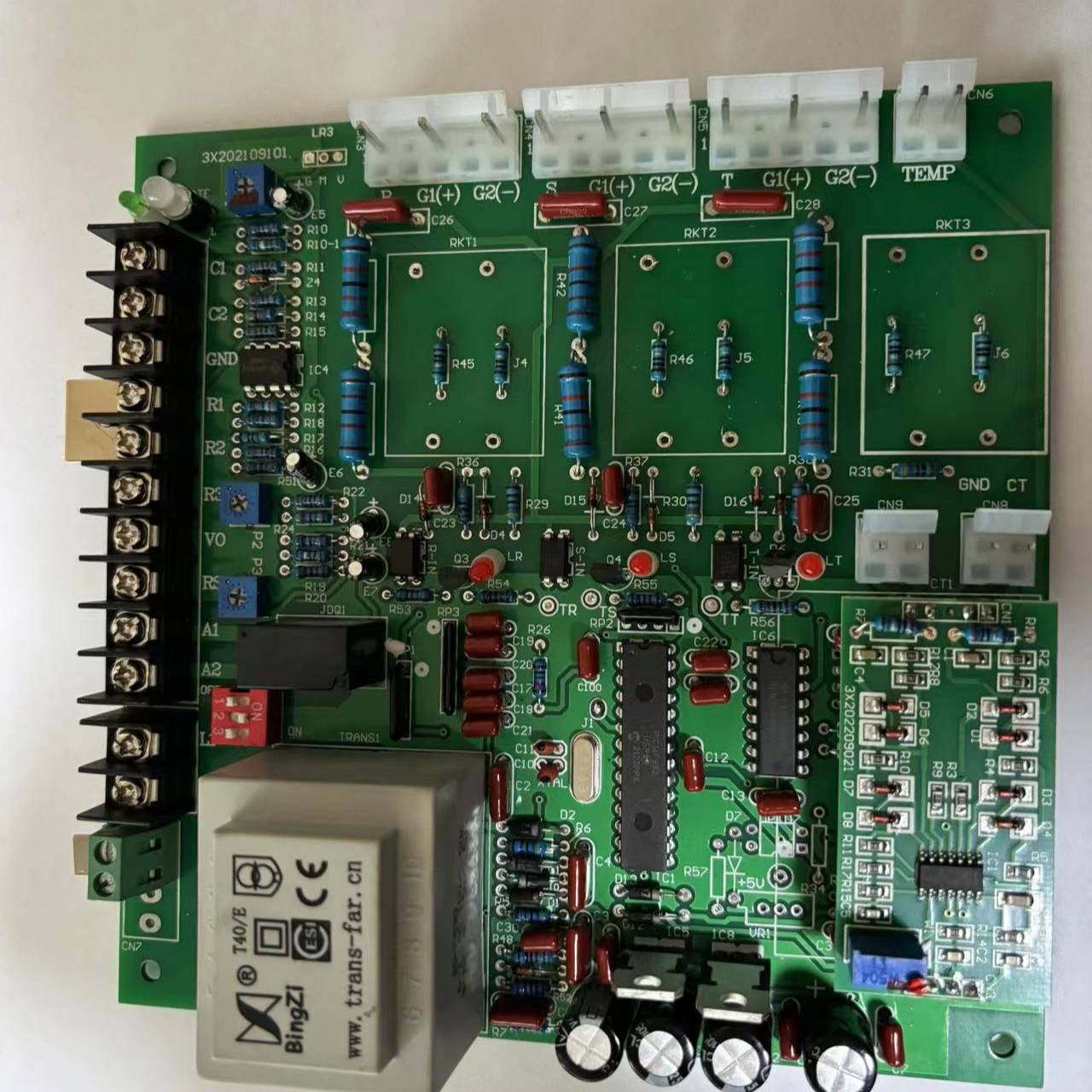

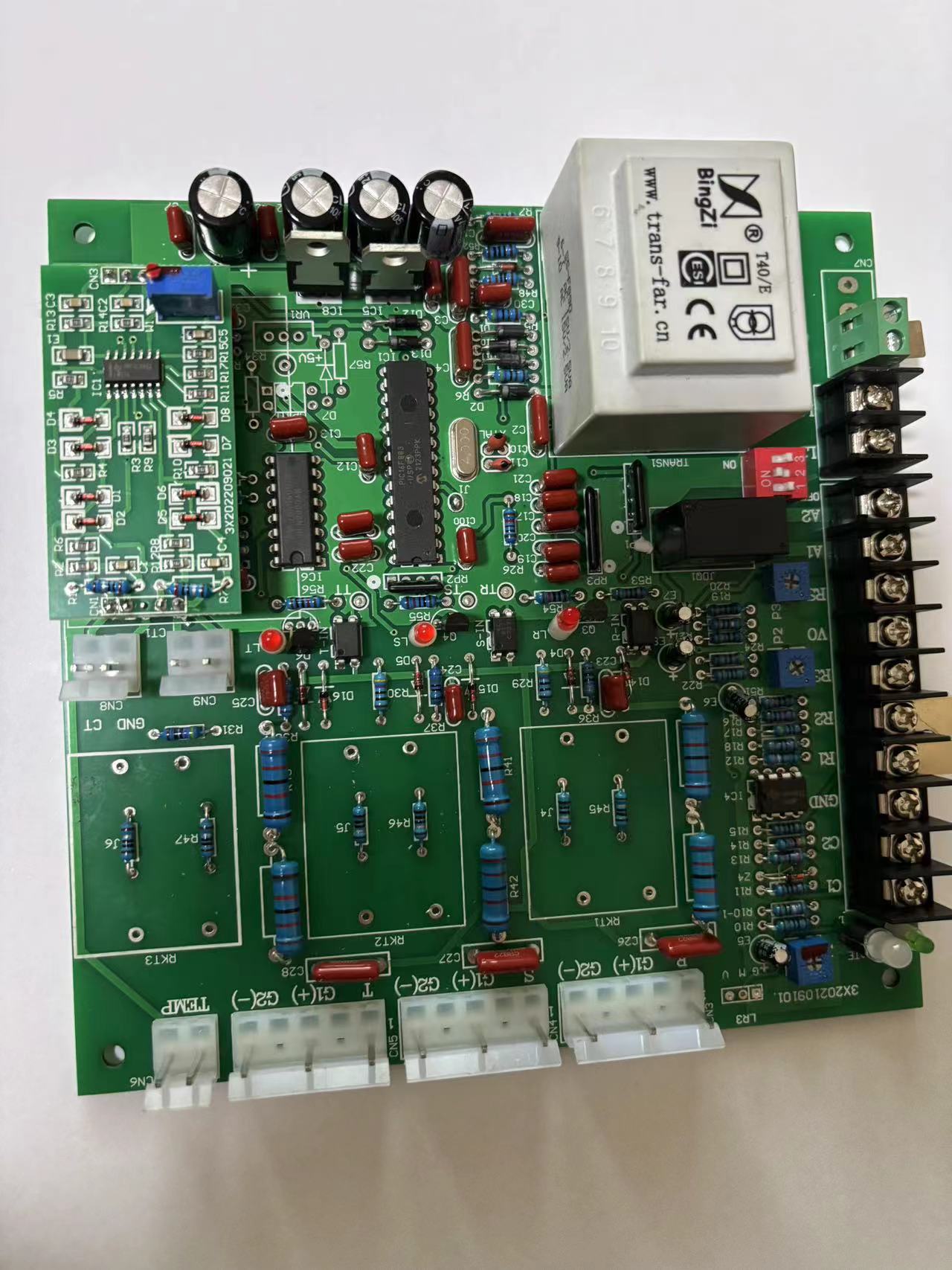

触发板 控制加热元件功率输出 可同步触发脉冲

一.主要技术指标

控制输入信号

4～20mA输入，接收阻抗120Ω

采样时间

>50次/秒

调节输出分辨力

0.2°

三相触发不平衡度

不大于0.6°

移相范围

0～150°（三角形/星形不接地）

0～175°（中心接地/半控整流桥）

电源输入

380VAC 50Hz

额定电流等级

60A、90A、120A、180A、250A、300A

二.驱动能力

1.宽范围的控制信号接入：标配 4～20mA 模拟量控制输入，接收阻抗为 120Ω；采样时间 >50次/秒。也可与带 0-5V、0-10V 的智能 PID 调节器或 PLC 配套使用。

2.强大的隔离脉冲驱动：采用脉冲变压器隔离驱动输出，每路还可串并联扩展以驱动更大功率的同相固态继电器（SSR）。

3.丰富的电流等级与散热配置：纯阻电流等级覆盖 60A 至 500A（如 200A、250A、300A、340A、400A、500A 等）。可选配 B160、B227、B301、B361、B401 等多种规格的壁挂式高效铝型材散热器及低噪风机（如 120风机），满足不同功率密度的需求

三.应用领域

1.工业热处理与电炉加热：如多用炉、箱式炉、连续炉辐射管加热段，以及对硅碳棒、硅钼棒、白金等高冷热阻变化材料的精密温控。

2.特殊负载控制：针对变压器一次侧控制，其缓起动和宽脉冲触发技术可有效克服瞬间断电后剩磁造成的“撞车”危害，防止变压器进入磁饱和区产生严重过流。

3.电机软起与整流装置：适用于各类电阻性及电感性负载的平稳启动和调速控制
