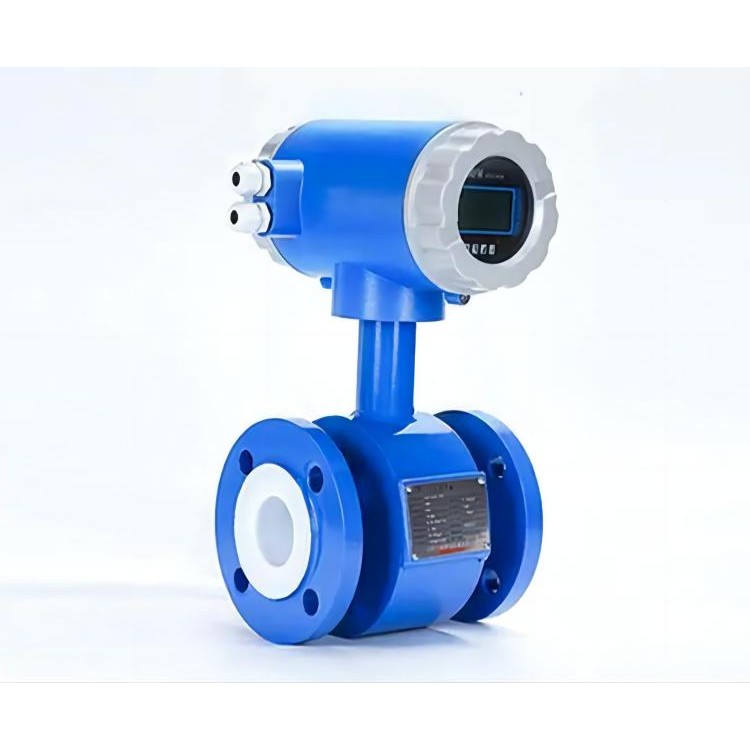

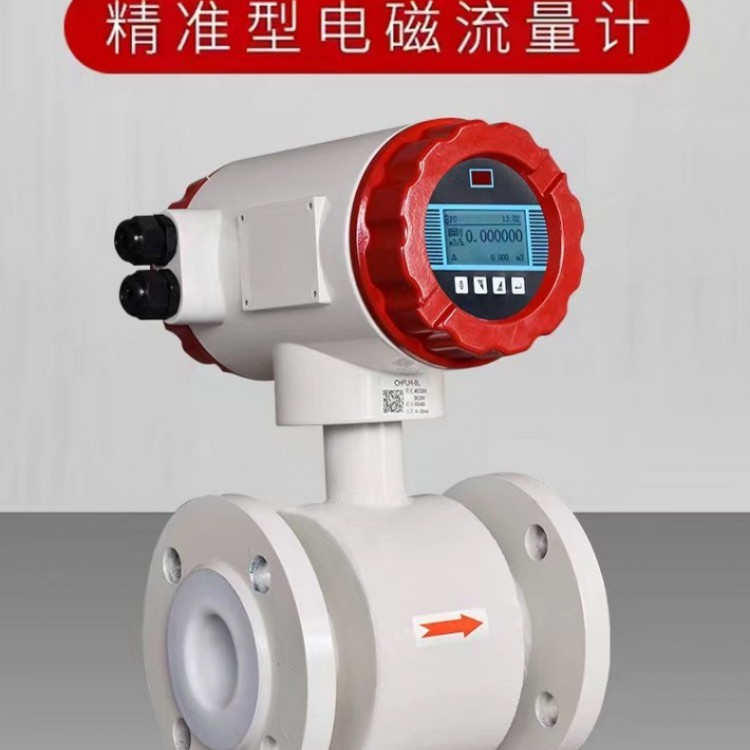

欧可电磁流量计是采用内衬四氟的电磁流量计，可用于强酸碱以及各种腐蚀性介质的流量测量。电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。电磁流量计的优点是压损极小，可测流量范围大。最大流量与最小流量的比值一般为20：1以上，适用的工业管径范围宽，最大可达3m，输出信号和被测流量成线性，精确度较高，可测量电导率≥5μs/cm的NAOH 酸、碱、盐溶液、水、污水、腐蚀性液体以及泥浆、矿浆、纸浆等的流体流量。但它不能测量气体、蒸汽以及纯净水的流量。
OKE衬氟电磁流量计工作原理
当导体在磁场中作切割磁力线运动时，在导体中会产生感应电势，感应电势的大小与导体在磁场中的有效长度及导体在磁场中作垂直于磁场方向运动的速度成正比。同理，导电流体在磁场中作垂直方向流动而切割磁感应力线时，也会在管道两边的电极上产生感应电势。感应电势的方向由右手定则判定，感应电势的大小由下式确定：
Ex=BDv－－－－－－－－－－－－－－－－-式（1）
式中Ex—感应电势，V；
B—磁感应强度，T
D—管道内径，m
v—液体的平均流速，m/s
然而体积流量qv等于流体的流速v与管道截面积（πD2）/4的乘积，将式（1）代入该式得：
Qv=(πD/4B)* Ex －－－－－－－－-式（2）
由上式可知，在管道直径D己定且保持磁感应强度B不变时，被测体积流量与感应电势呈线性关系。若在管道两侧各插入一根电极，就可引入感应电势Ex，测量此电势的大小，就可求得体积流量。
据法拉第电磁感应原理，在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极，当导电液体沿测量管轴线运动时，导电液体切割磁力线产生感应电势，此感应电势由两个检测电极检出，数值大小与流速成正比例，其值为：
E=B·V·D·K
式中： E－感应电势；
K－与磁场分布及轴向长度有关的系数；
B－磁感应强度；
V－导电液体平均流速；
D－电极间距；（测量管内直径）
传感器将感应电势E作为流量信号，传送到转换器，经放大，变换滤波等信号处理后，用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出，报警输出及频率输出，并设有RS－485等通讯接口，并支持HART和MODBUS协议。
OKE衬氟电磁流量计技术参数
☆适用测量通径：DN3～DN300；
☆介质导电率：》20μS/cm；
☆衬里材料：聚氨酯橡胶、高温橡胶、耐酸橡胶、氯丁橡胶、PTFE、F46、PFA；
☆电极材料：含钼不锈钢、哈氏B、哈氏C、钛、钽、铂铱合金；
☆一体型工作环境温度：-20℃～50℃；
☆转换器工作环境湿度：《95%；
☆外壳防护等级：IP60、IP68；
☆流速测量范围：0～15米/秒；
☆配套精度等级：0.5级、0.2级；
☆测量参数：瞬时流量、流速、正反向累计总量；
☆检测报警参数：流体空管检测报警、励磁电流检测报警、上下限报警、系统报警；
☆网络功能：HART、MODBUS、GPRS、PROFIBUS（选配）；
☆供电电源：
交流电源：电压适用范围：85VAC～250VAC；
直流24V电源：电压适用范围：20VDC～36VDC；
OKE衬氟电磁流量计安装要求
为了您正确的测量，在选择管道上位置时应注意以下几点要求：
⑴.传感器既可以在垂直管道上安装，也可以在水平或倾斜管道上安装，但要求二电极的中心连线处于水平状态。
⑵.介质在安装位置应该满管流动，避免不满管及气体附着在电极上。
⑶.对于液固两相流体，最好采用垂直安装，使传感器衬里磨损均匀，延长使用寿命。
⑷.流量计安装位置介质不满时，可采取抬高流量计后端的管路。
⑸.前后直管段为：流量计前≥10DN、后端≥5DN。
