底部装卸鹤管AL2543

一、基本定义与行业定位

鹤管（又称装卸臂）是一种用于石油、化工、物流等领域的关键流体传输设备，主要承担槽车、储罐的液态或气态介质（如柴油、液化气及有毒化工品）的装卸任务。其设计需满足耐腐蚀、防泄漏、高适应性等要求，适用于火车、汽车槽车的敞开式或密闭式装卸场景，尤其在易燃易爆介质处理中不可或缺。

二、核心结构与工作原理

1. 机械构成：

管道系统：主体采用不锈钢或衬四氟材料，内壁增加四氟yi烯层增强防腐性，耐受酸碱及高温介质。

旋转接头：连接内臂、外臂与垂管，实现多自由度转动。新型智能旋转接头将蜗轮蜗杆一体化，减少装配公差，提高旋转精度。

驱动单元：传统手动操作逐步升级为气动或液压驱动。例如全自动气动鹤管通过气动电机、丝杆和支撑柱协同调节高度，结合气缸平衡系统提升稳定性。

2. 工作流程：

通过重力与压力协同驱动流体，垂管深入槽罐液面以下，减少介质暴露。密闭式鹤管增设氮封系统或平衡管，抑制挥发气体外泄，实现环保作业。

三、核心功能与安全特性

1. 安全防护：

防泄漏设计：垂管深入液下装卸，泄漏介质被槽内液体吸收，避免空气接触；双密封装置（如半环密封垫）减少摩擦磨损导致的密封失效。

防静电机制：液下作业降低易燃液体的静电位，抑制静电积聚，防止爆炸事故。

2. 效率与适应性：

垂管可随槽车移动自动调整位置（随动技术），支持10–20米范围伸缩；多轴转动结构适应不同车型的装卸口。

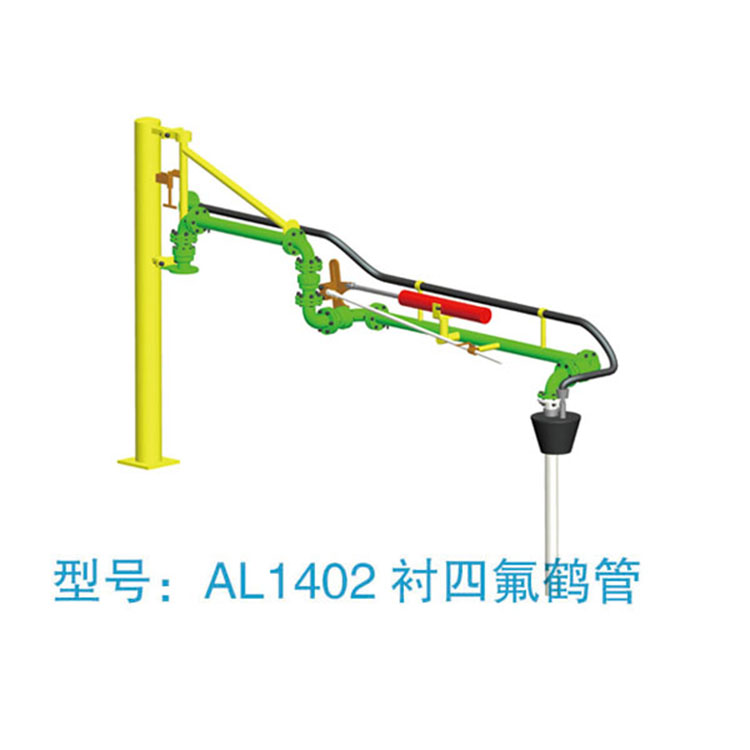

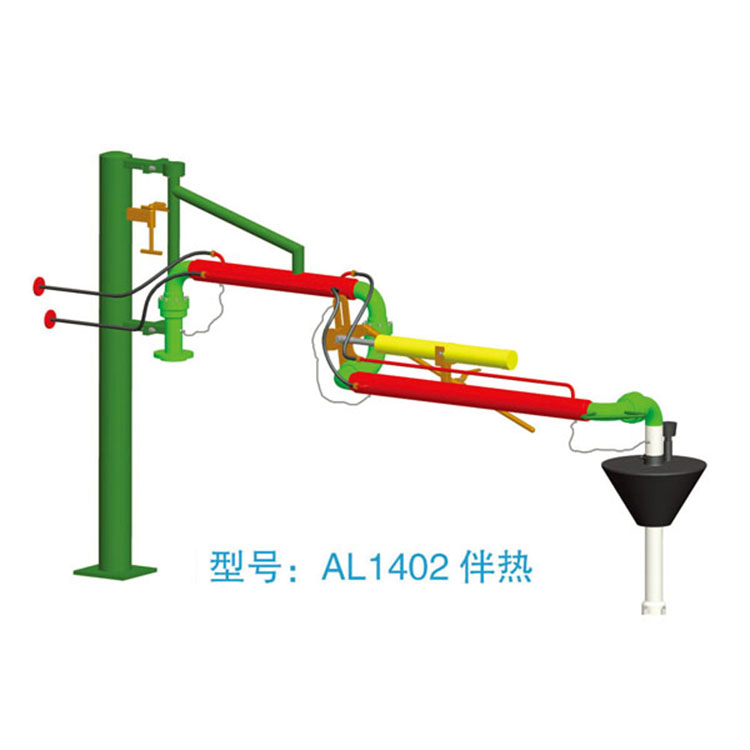

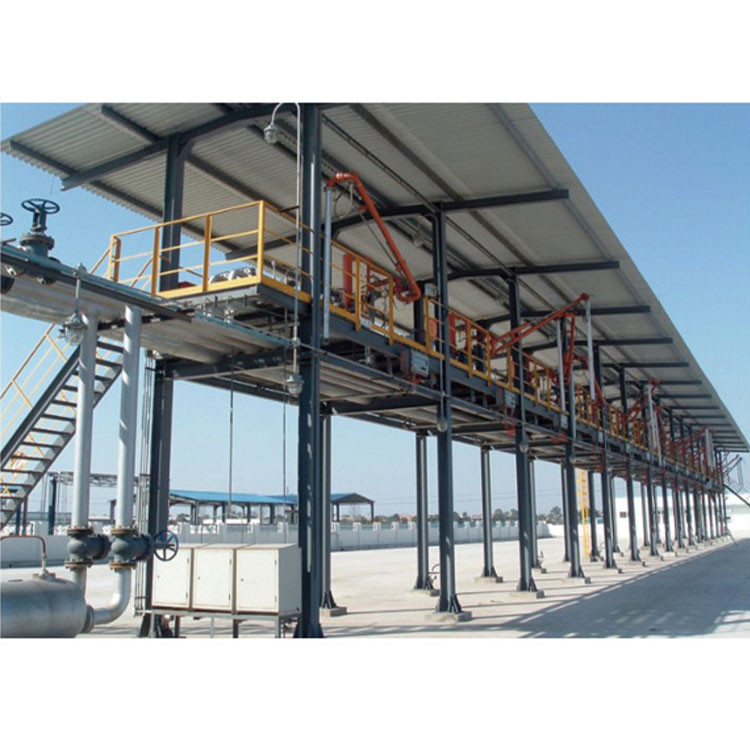

如AL1402型鹤管兼容水煤浆等多样介质，适用于栈桥、码头等场景。

四、技术创新与发展趋势

近年鹤管技术向智能化、高可靠性演进：

自动化升级：和昌机械自主研发的全自动智能鹤管通过伺服电机协同，实现垂管位置与高度的自主调节，提升作业灵活性。

结构优化：和昌机械专利设计，通过水平、纵向三轴联动，实现360°旋转与多角度伸缩，覆盖半径提升50%，尤其适合港口、化工厂等空间受限场景。

一键操作：通过中控平台预设参数，完成管道伸缩、角度调节、阀门启闭等动作，减少人工干预。我们公司研发的智能鹤管一键操作，可节省80%操作人力，单次装车时间缩短至传统设备的1/3。

总结

作为石化物流的“安全桥梁”，鹤管以动态适应性和多重防护机制保障高危介质高效转运。未来随着气动自动化、结构轻量化及密封技术的持续突破，鹤管将在降低人工风险、提升装卸精度方面发挥更大价值。
