四通道UDL2阴极保护采集终端便携式数据记录仪 智能测试桩

一、储罐底板阴极保护独特监测难点

大型化工储罐底板埋于回填砂垫层下方，土壤介质复杂，同时罐区紧邻变电站、输送管线、厂区动力设备，交直流杂散干扰叠加，阴极保护监测难度远高于地面管道。其一，罐底无法人工近距离测量，传统两线法测量 IR 降误差极大，无法判定底板真实极化状态；其二，罐底预埋牺牲阳极、网状 MMO 柔性阳极受杂散电流分流影响，局部极易出现欠保护；其三，工频交流感应电压长期作用于罐底板，造成底板点蚀、渗漏，储罐渗漏会引发介质泄漏、火灾爆炸重大安全隐患；其四，储罐多为无人值守区域，季度人工巡检无法捕捉设备启停带来的短时杂散干扰，隐患长期无法发现。

现行储罐阴极保护规范明确要求，罐底必须长期监测断电电位、交流干扰电压、阳极输出电流，UDL2 数据记录仪针对储罐埋地监测工况优化硬件与测量逻辑，成为储罐底板阴保长效监测专用设备，全面解决储罐场景监测痛点。

二、UDL2 适配储罐底板的专属硬件与测量优势

内置断流器适配罐底试片真实电位测量

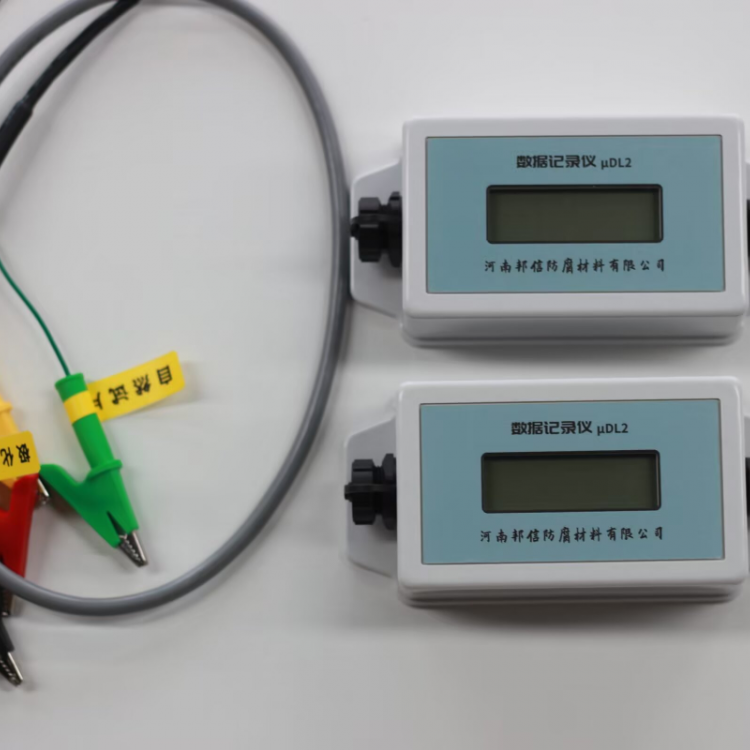

储罐施工阶段同步预埋极化试片、长效参比电极，管线引至罐周测试桩，UDL2 三线制接线直接连接三组引线，依靠机身内置毫秒断流模块切断试片回路，瞬时读取消除垫层土壤 IR 降的真实断电电位，无需额外布设 GPS 同步断流仪，大幅降低储罐监测配套设备投入。针对中小型储罐、大型储罐群差异化需求，设备可灵活调整采样周期，储罐检修期加密采样，日常运维降低采样频率，平衡监测精度与续航时长。

多参数同步采集覆盖罐底全部腐蚀风险指标

一台 UDL2 同步采集储罐底板核心监测数据：罐壁通电 / 自然腐蚀电位、试片真实断电电位、罐底交流干扰电压、试片交直流杂散电流、阳极输出电流、腐蚀试片损耗速率。多维度数据同步记录，可同时判断三大风险：阴极保护是否达标、交流杂散腐蚀风险等级、牺牲阳极消耗速度，实现一台设备完成储罐阴保系统全维度状态评估，无需搭配多台检测仪器。

强抗干扰电路适配罐区复杂电磁环境

化工储罐区大量泵机、变压器、输电电缆产生密集工频电磁噪声，普通采集仪易出现数据漂移、数值失真。UDL2 搭载多级光电隔离与滤波电路，65dB 工频抑制能力过滤工业噪声，输入阻抗 20MΩ 保障微弱电位信号稳定采集，即便在多台大型变压器相邻储罐区域，仍可稳定输出精准杂散电流、电位数据，无频繁数据失真问题。

三、UDL2 在储罐阴极保护运维中的四大核心作用

（一）实时监控罐底阴极极化状态，规避欠保护腐蚀

储罐底板防腐层存在破损缺陷时，若阴极保护电位不足，破损点会快速发生腐蚀。UDL2 长期连续记录断电电位，一旦数值持续正于 - 0.85V（CSE），判定局部欠保护，运维人员及时调整外加电流恒电位仪输出功率，或增补分布式牺牲阳极。针对老旧储罐阳极损耗问题，通过长期记录阳极输出电流衰减趋势，预判阳极剩余使用寿命，提前安排更换，避免罐底板大面积欠保护。

（二）量化罐底交流杂散干扰，预防底板穿孔渗漏

罐区高压电缆、变电站接地网会在罐底板感应交流电压，当交流电压持续超过 15V 安全阈值，会破坏金属表面钝化膜，加速点蚀。UDL2 高频采集交流电压曲线，统计全天超标时长，量化交流腐蚀风险。监测数据超标时，指导加装罐底固态去耦合器、接地排流装置，降低罐底交流电位，从源头抑制交流杂散腐蚀，杜绝储罐渗漏安全事故。

（三）评估储罐跨线、套管杂散电流分流影响

多条金属管线穿越储罐区域时，杂散电流会在储罐底板与管线间形成分流，消耗阴极保护电流，造成罐底保护不足。UDL2 同步监测储罐本体与相邻管线电位、电流，对比两者杂散电流流向与幅值，判断跨线分流程度，通过增设绝缘隔离、跨接排流装置平衡电流分布，消除分流对储罐阴保系统的削弱作用。

（四）为储罐定期检测、完整性评价提供合规数据档案

按照储罐安全管理规范，每 3-5 年需开展储罐底板腐蚀完整性检测，传统人工短时测量数据不具备长期参考价值。UDL2 可存储数年连续监测数据，导出完整电位、杂散电流趋势报表，作为储罐检测、安全评审、合规备案的核心资料。通过多年数据纵向对比，判断罐底腐蚀发展趋势，区分缓慢腐蚀与快速腐蚀区域，确定储罐大修、防腐修复周期，降低储罐运维安全风险。

四、储罐场景安装与运维优势

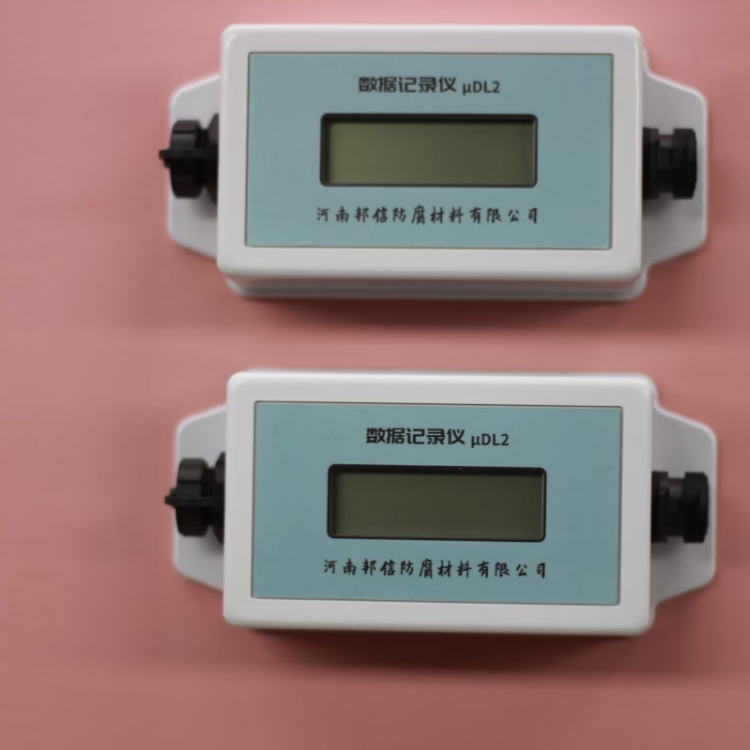

UDL2 体积小巧，可直接安装于储罐外围标准测试桩内，储罐改造无需开挖垫层、重新预埋线缆，施工成本低；IP67 防水外壳适配露天储罐多雨、多粉尘环境，宽温电池适配北方冬季低温、南方夏季高温工况；单次充电连续运行 4 个月，储罐群可批量布设，实现无人值守分布式监测，大幅减少人工巡检频次，降低储罐防腐运维人力成本。配套分析软件自动生成储罐每日、每月电位与杂散电流报告，自动标注异常超标时段，简化运维人员数据分析工作量。

五、结语

储罐底板埋地隐蔽、杂散干扰复杂、渗漏风险极高，是阴极保护监测的难点场景。UDL2 杂散电流记录仪依托自断流三线测量、多参数同步采集、强工业抗干扰能力，精准捕捉罐底真实极化电位与交直流杂散电流，实现储罐阴极保护状态长期、合规、量化监测，为储罐防腐运维、安全管控、合规评审提供完整数据支撑，是大型储罐群阴极保护体系不可或缺的监测设备。
