一、杂散电流对阴极保护体系的破坏性机理

城市轨道交通、高压输电网络、工业直流设备形成大范围杂散电流场，是埋地钢制管道阴极保护失效的首要诱因。直流杂散电流从管道某一区域流入、另一区域流出，电流流出位置形成阳极腐蚀区，破坏阴极极化平衡，即便管道整体通电电位达标，局部阳极区仍会快速发生电化学腐蚀；交流杂散电流通过电磁感应耦合至管道，产生交变电压，大幅降低金属极化效率，同时加速防腐层老化破损，大幅缩短管道使用寿命。

大量工程案例显示，地铁沿线未持续监测的燃气管道，仅 2-3 年就出现管壁穿孔泄漏；变电站周边储罐底板因交流干扰超标，局部腐蚀速率提升数十倍。传统阴保管理仅依靠季度人工巡检，单次测量只能获取瞬时数据，无法掌握早晚高峰、夜间设备停运等不同时段杂散电流变化，难以准确评估腐蚀风险，更无法提前开展干扰治理。UDL2 阴极保护杂散电流记录仪以杂散电流全时段监测为核心定位，构建完整的干扰风险识别、量化、治理数据闭环。

二、UDL2 针对杂散电流的专属监测功能

（一）交直流杂散信号双通道同步采集

UDL2 独立设置直流、交流双测量通道，互不干扰同步采集数据。直流通道记录杂散直流电流流向、幅值、管道电位正向偏移时长，判定直流干扰等级；交流通道测量管道对地交流电压、交流电流密度，对照 GB/T50698 标准 15V 安全阈值，实时记录超标时段。设备内置真有效值交流测量模块，精准捕捉不规则脉冲交流干扰，区别于普通记录仪仅能采集标准正弦波的局限，适配轨道交通不规则杂散电流波形采集。

（二）毫秒级采样捕捉短时干扰脉冲

列车加速、减速、变电站合闸产生的杂散干扰持续时间仅数百毫秒，人工巡检完全无法捕捉。UDL2 最高 1Hz 高频采样模式完整记录脉冲干扰全过程，通过上位机软件对数据做傅里叶变换分析，区分干扰频率、来源特征，精准区分地铁直流干扰、工频交流干扰、厂区设备杂散电流，实现干扰源精准溯源，为排流、隔离治理提供定量数据支撑，避免盲目加装防护设备造成资源浪费。

（三）结合试片量化杂散腐蚀速率

UDL2 可直接对接 ER 腐蚀速率试片与极化试片，同步采集试片腐蚀损耗数据，将杂散电流强度与实际腐蚀速率建立对应关系。无杂散干扰区域试片年腐蚀速率极低，强干扰区域腐蚀速率可提升百倍，设备通过长期数据对比，划分管道低、中、高三级腐蚀风险区，运维单位可优先对高风险管段实施防腐修复、杂散排流改造，优化运维资金分配，提升隐患治理效率。

三、UDL2 在杂散电流综合治理全流程中的作用

1. 前期干扰勘察与风险评估

新建管道规划阶段，在铁路、高压线路交叉点位布设 UDL2，持续监测 72 小时以上杂散参数，出具完整干扰评估报告。设计单位依据监测数据确定绝缘接头、固态去耦合器、极性排流装置布设点位与规格，从工程源头降低杂散腐蚀隐患，避免后期改造高额成本。老旧管网改造项目，通过沿线多台 UDL2 分布式监测，绘制全管线杂散干扰分布图，精准定位腐蚀隐患集中区域，制定分段改造方案。

2. 阴极保护系统运行动态调控

已投运强制电流阴保管道，杂散电流会造成全线电位大幅波动，恒电位仪固定输出模式无法适配动态干扰。UDL2 长期监测数据可总结干扰时间规律，运维人员分时段调整恒电位仪输出电压电流，高峰干扰时段提升保护输出，平峰时段降低输出，既保证管道全程处于保护区间，又避免长期过保护导致氢脆、防腐层剥离问题。牺牲阳极管线通过 UDL2 监测阳极输出电流变化，判断杂散电流分流造成阳极损耗加速，提前增补阳极保障保护效果。

3. 杂散治理设备效果验证

加装排流柜、去耦合器、绝缘隔离装置后，UDL2 持续对比治理前后交直流电位、电流数据，量化治理效果：交流电压是否降至 15V 以内、直流电位正向偏移时长是否符合国标 5% 限值要求。若监测数据未达标，可调整排流设备参数、增设隔离装置，直至杂散干扰控制在安全范围，解决传统治理无法量化成效的痛点，形成 “监测 - 治理 - 复测” 标准化闭环管理。

四、野外长期稳定运行保障持续监测能力

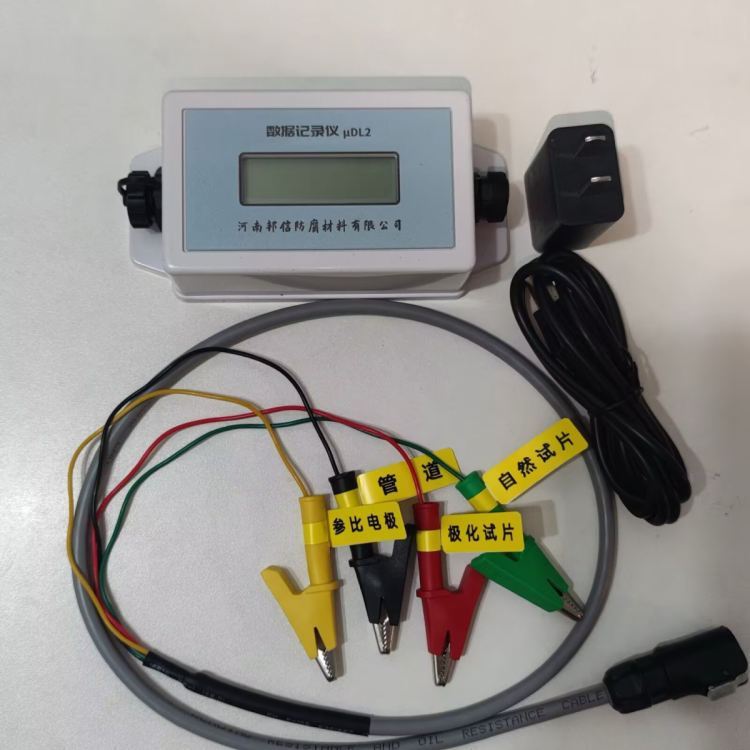

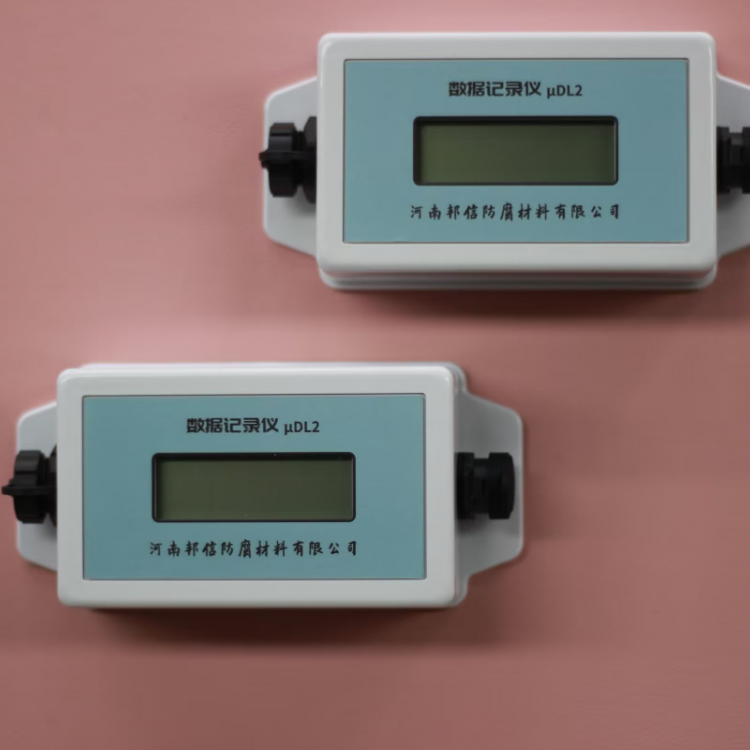

UDL2 紧凑型机身可直接收纳于标准测试桩内部，无需开挖改造；宽温锂电池低功耗设计，野外无市电环境连续工作 4 个月，支持太阳能辅助供电；防雷浪涌保护电路抵御雷电感应杂散冲击，防止设备损坏中断监测。机身自带 LCD 显示屏，现场可直接读取实时杂散电压、电流数据，无需电脑即可快速核验干扰强度，大幅提升现场巡检效率。存储数据断电不丢失，支持 USB 本地导出，数据附带 GPS 时间与点位信息，可直接用于腐蚀检测、管道完整性评价存档。

五、应用实践总结

在城市管网、长输油气管道、化工储罐等强杂散干扰场景中，UDL2 杂散电流记录仪不再是单纯的电位采集工具，而是杂散腐蚀防控体系的核心数据终端。它实现杂散干扰全天候、全波形、全时段量化监测，打通从风险评估、系统调控到治理验证的全流程数据链条，大幅降低杂散电流造成的管道腐蚀泄漏事故概率，延长阴极保护系统服役年限，为地下金属构筑物长效防腐提供科学、量化的决策依据。
