一、阴极保护行业长期存在的测量痛点
埋地钢质管道、储罐底板、码头钢结构普遍采用牺牲阳极与强制电流阴极保护技术，依靠维持管道 - 0.85V~-1.10V（CSE）极化电位抑制电化学腐蚀。长期以来，现场人工巡检存在难以规避的技术短板：传统万用表两线法仅能测得通电电位，土壤介质电阻产生的 IR 降会大幅虚高电位数值，无法判断管道真实极化状态；地铁、轻轨、高压变电站周边产生大量交直流杂散电流，列车通行、设备启停带来毫秒级瞬态电位波动，人工定点短时测量完全捕捉不到干扰峰值；牺牲阳极管线无同步断流设备，无法现场获取合规断电电位，造成阴保系统评估失真，大量管道长期处于欠保护或过保护状态，腐蚀穿孔风险持续累积。

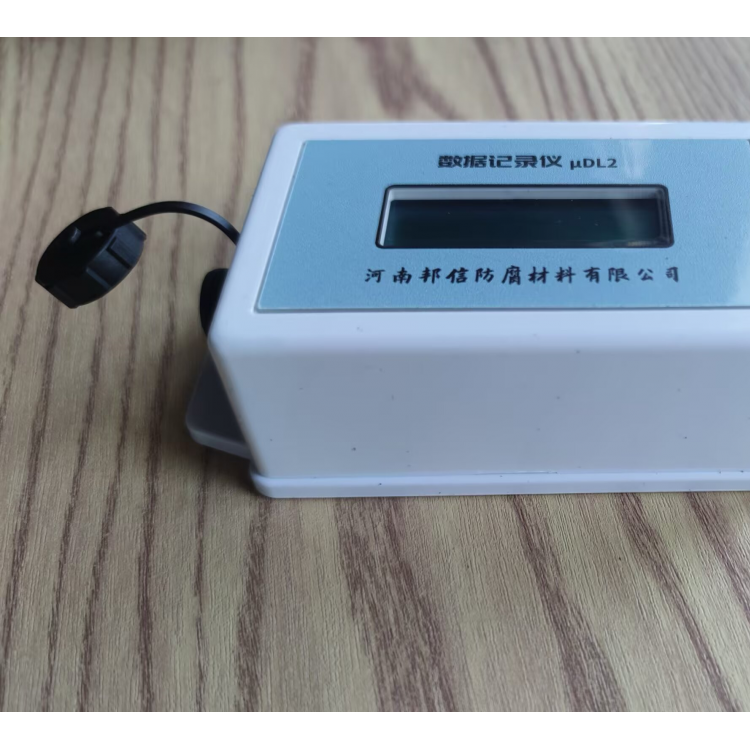

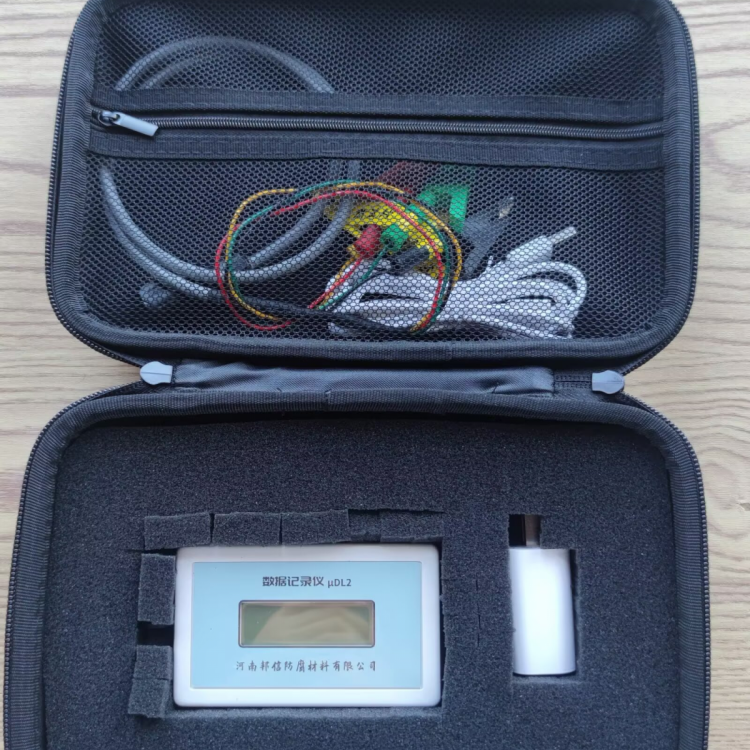

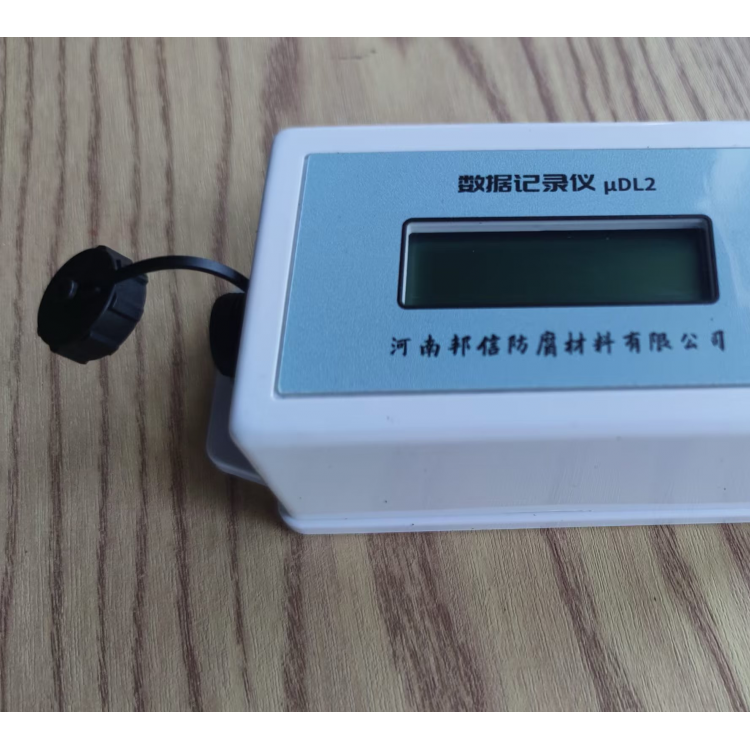

按照 GB/T21448、GB50991 规范要求，阴保效果判定必须以消除 IR 降的断电电位为核心依据，同时连续监测 24 小时交直流杂散干扰水平，传统人工巡检模式完全无法满足标准化监测需求。UDL2 阴极保护杂散电流数据记录仪专为解决上述行业痛点研发，集成内置毫秒断流器、三线制测量回路、24 位高精度 ADC 采集单元，成为当前阴保系统长效监测的标配仪器。
二、UDL2 核心技术原理：三线制自断流消除 IR 降误差
UDL2 区别于普通采集仪的核心优势是无需外接 GPS 同步断流器，依靠机身内置高速电子断路模块搭配三线接线法实现精准测量。设备分别连接管道本体、长效硫酸铜参比电极、预埋极化试片三组回路，形成双通道同步采集架构：管道与参比电极回路持续采集通电电位、交流干扰电压；试片回路通过毫秒级瞬时切断保护电流，在电流断开瞬间捕获无土壤压降的真实断电电位，从根源消除 IR 降带来的测量偏差，适配牺牲阳极、深井阳极外加电流全类型阴保系统。
设备输入阻抗高达 20MΩ，流经参比电极电流低于 1μA，不会极化参比电极造成数据漂移；内置 65dB 工频滤波电路，可过滤 50Hz 工业交流噪声，在高铁、变电站密集区域稳定捕捉微弱直流信号。电位测量分辨率 0.1mV，直流电流分辨率 0.01mA，交流电压精度 ±1%，完全覆盖杂散电流干扰监测、极化电位判定所需精度标准，可精准区分阴保正常电位波动与杂散电流腐蚀信号。
三、UDL2 在阴极保护系统中的基础监测作用
全天候自动化采集阴保核心参数
UDL2 可自定义采样频率，范围 1 次 / 秒至 1 次 / 12 小时，大容量存储支持 200 万组数据记录，一次充电续航 4 个月以上，长期部署于沿线测试桩实现无人值守监测。同步采集参数包含：管道自然腐蚀电位、通电电位、真实断电电位、IR 压降、试片直流保护电流、交流杂散电压、交流电流密度，搭配 ER 腐蚀速率探头可自动换算金属腐蚀速率，一套设备同步完成阴保效果评估与杂散腐蚀风险量化。
精准捕捉瞬态杂散干扰，量化腐蚀风险
地铁、轻轨直流杂散电流会使管道局部交替出现阳极区，短短数月即可造成防腐层破损、管壁减薄；高压线路感应交流电压超标时，会击穿管道防腐层加速点蚀。UDL2 高频采样模式可完整记录列车通行、设备投切带来的瞬时电位正向偏移曲线，依据国标阈值自动统计电位超标时长，区分持续性干扰与短时脉冲干扰，量化杂散电流腐蚀等级，填补人工巡检遗漏瞬态干扰的短板。
适配全场景阴极保护设施监测
长输油气管道、城市燃气供水网管、大型储罐底板、海底管线、厂区钢结构均可部署 UDL2。储罐场景搭配预埋试片监测罐底杂散交流干扰，预判底板渗漏隐患；城市管网交叉地铁区段加密布设，持续记录全天干扰波动规律；长输管道测试桩内一体式安装，无需改造原有桩体结构，施工便捷、适配野外 - 20℃~60℃极端温湿度环境，IP67 防水防尘外壳抵御雨雪、沙尘侵蚀。
四、UDL2 为阴极保护运维提供数据支撑
设备内置 GPS 模块，每条数据附带精准时间戳与地理位置，导出 CSV 格式数据可通过配套软件生成电位、电流趋势曲线，直观展示昼夜、工作日、节假日杂散干扰变化规律。运维人员依据长期监测数据完成三项核心工作：一是判定阴保系统是否达标，调整恒电位仪输出、更换损耗严重的牺牲阳极；二是溯源杂散干扰源，定位地铁牵引站、高压杆塔等干扰点位，针对性加装固态去耦合器、排流装置；三是建立管道腐蚀全周期档案，预判防腐层老化、阳极失效周期，制定预防性检修计划，避免管道泄漏安全事故。
五、总结
阴极保护的有效性建立在精准、连续、全面的参数监测之上，UDL2 杂散电流记录仪依靠自断流三线测量、多参数同步采集、长效野外监测三大核心能力，解决传统检测手段误差大、覆盖不全、无法捕捉瞬态干扰的缺陷，是规范落实阴极保护国家标准、防控杂散电流腐蚀、保障地下管网长效安全运行不可或缺的核心监测设备。
