现代埋地管道阴极保护系统由恒电位仪、牺牲阳极、参比电极、智能测试桩等设备组成，传统系统仅能采集电位、电流、土壤电阻率等电气参数，缺少直接衡量防腐成效的腐蚀速率指标，导致系统运行与效果监测脱节。ER腐蚀速率探头可与现有阴极保护硬件无缝融合，搭建一体化在线监测组网体系，实现电气参数与腐蚀速率同步采集、联动分析、远程预警，全面提升阴极保护系统的智能化、精细化运行水平，适配智慧管网建设需求。

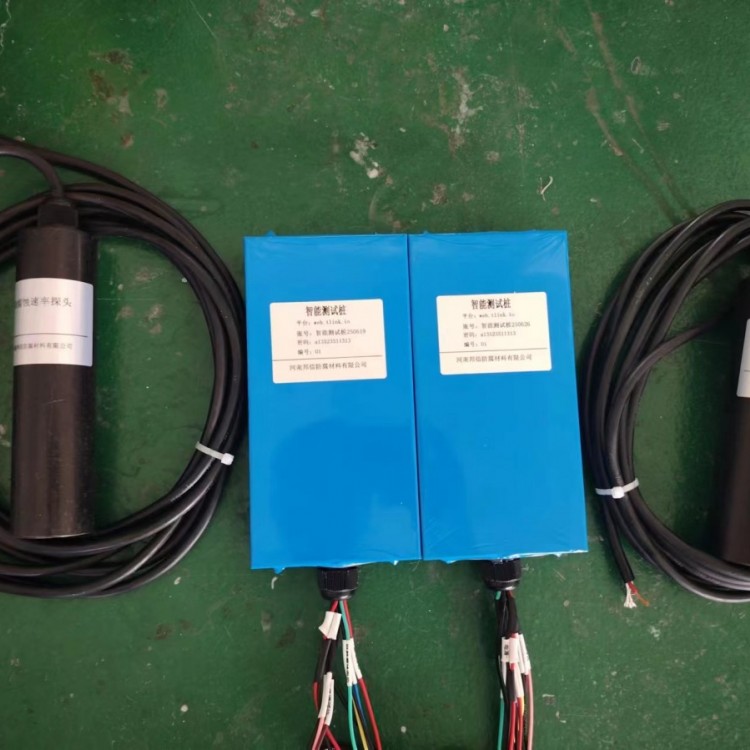

ER探头作为一体化监测网络的前端感知单元，专为阴极保护工程场景优化设计，适配各类埋地管道工况。设备外壳采用316不锈钢一体成型，IP68防护等级，可长期耐受地下水浸泡、土壤酸碱腐蚀、地层挤压，使用寿命可达3至5年。根据管道腐蚀环境差异，可灵活选配不同厚度敏感试片：中性低腐蚀土壤选用635μm标准试片，沿海盐碱、工业区强腐蚀区域选用250μm超薄试片，超薄试片灵敏度更高，可精准捕捉阴极保护轻微失效引发的微量金属损耗。安装施工无需改造原有阴极保护管线，仅需将探头平行埋设于管道周边，与管道可靠电连接，铠装屏蔽电缆接入智能阴极保护测试桩，即可完成组网部署，全程无需管道停输、无需大面积开挖。
智能测试桩是衔接ER探头与阴极保护系统的核心中枢，实现多参数一体化采集运算。桩体内部集成24位高精度采集模块、本地存储单元、无线传输模组，可同步采集ER探头腐蚀速率、累计金属损耗，以及管道通电/断电电位、阴极保护输出电流、交流杂散电压等核心参数，实现阴保运行参数与腐蚀效果一一对应。设备支持30秒至24小时自定义采集间隔，针对杂散电流干扰高危区域，可开启高频采样模式，精准捕捉短时阴极保护失效工况；本地存储可缓存12个月以上原始数据，通信中断时自动留存数据，信号恢复后自动补传，杜绝监测数据丢失，保障阴极保护运行数据的完整性与连续性。
供电与传输系统的适配设计，保障一体化监测网络全天候稳定运行。针对野外无市电的长输管道，采用太阳能光伏板+大容量锂电池双供电模式，日均4小时光照即可维持设备全年不间断运行，续航稳定可靠；城区管网、厂区管线可选用市电直供搭配备用锂电池，应对阴雨、无光等极端天气。通信单元集成NB-IoT、4G双模模块，偏远无公网区域可加装卫星通信模块，实现全域无盲区数据传输，实时将阴极保护运行参数、腐蚀速率数据上传云端平台，传输全程加密，保障管网运维数据安全。
云端管理平台实现阴极保护系统智能化研判与闭环管控，是一体化组网的核心价值体现。平台自动归集所有监测点位数据，生成电位-腐蚀速率联动趋势曲线，直观展现阴极保护运行状态与管道腐蚀的关联关系。系统内置标准化预警阈值，当腐蚀速率超标、电位偏移、电流异常时，自动推送短信、APP告警，运维人员可远程排查故障、调整恒电位仪输出参数，无需现场巡检。同时平台可自动生成阴极保护效能评估报告，数据可直接对接管道完整性管理系统，实现运维数据标准化归档、合规化管理。
ER探头与阴极保护系统的一体化融合应用，无需大规模改造现有设备，低成本补齐传统阴保系统的监测短板，构建起“实时感知、精准研判、动态调控、提前预警”的智能防腐体系，彻底改变传统人工巡检、间断监测的落后模式，大幅降低管网运维成本，全面提升埋地管道阴极保护系统的运行稳定性与防腐有效性。
