嵌入式四面出风机/卡式风机盘管/中央空调末端设备

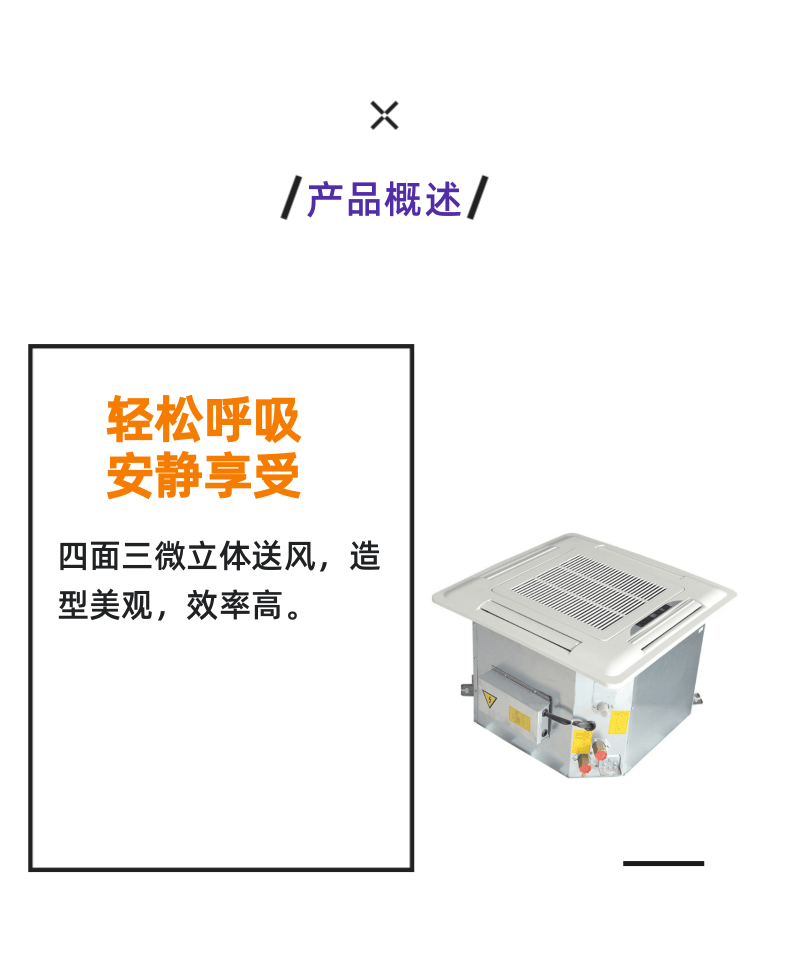

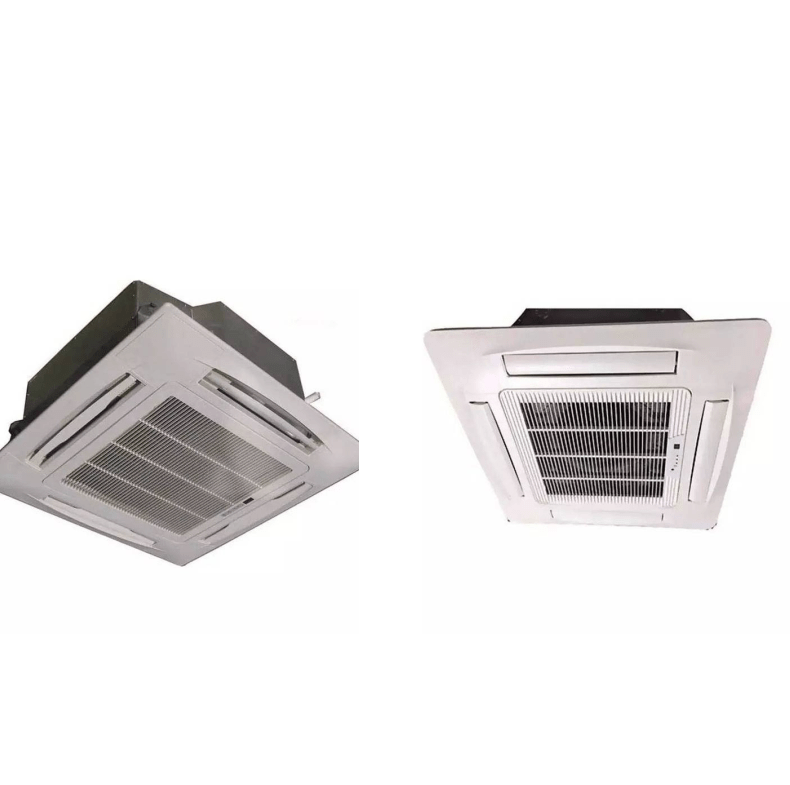

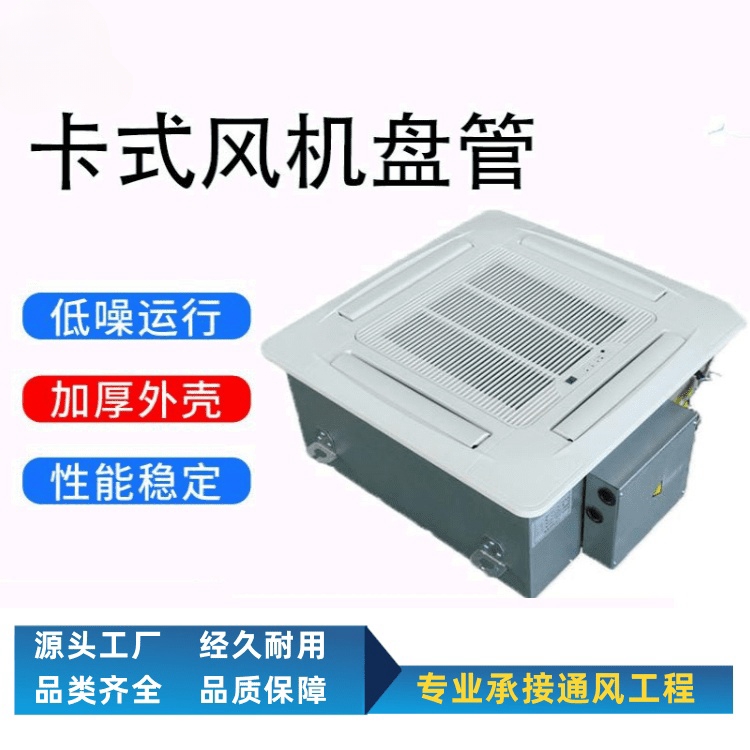

      卡式风机盘管（嵌入式四面出风机）

　　水系统中央空调最主流的末端设备，整机嵌入吊顶内部，仅面板外露，与天花板融为一体。

　　一句话定义

　　风机盘管=小型风机+换热盘管+过滤器+外壳，靠冷冻水/热水与室内空气换热，实现局部温控。卡式=嵌入式+四面出风。

　　核心结构

　　部件说明

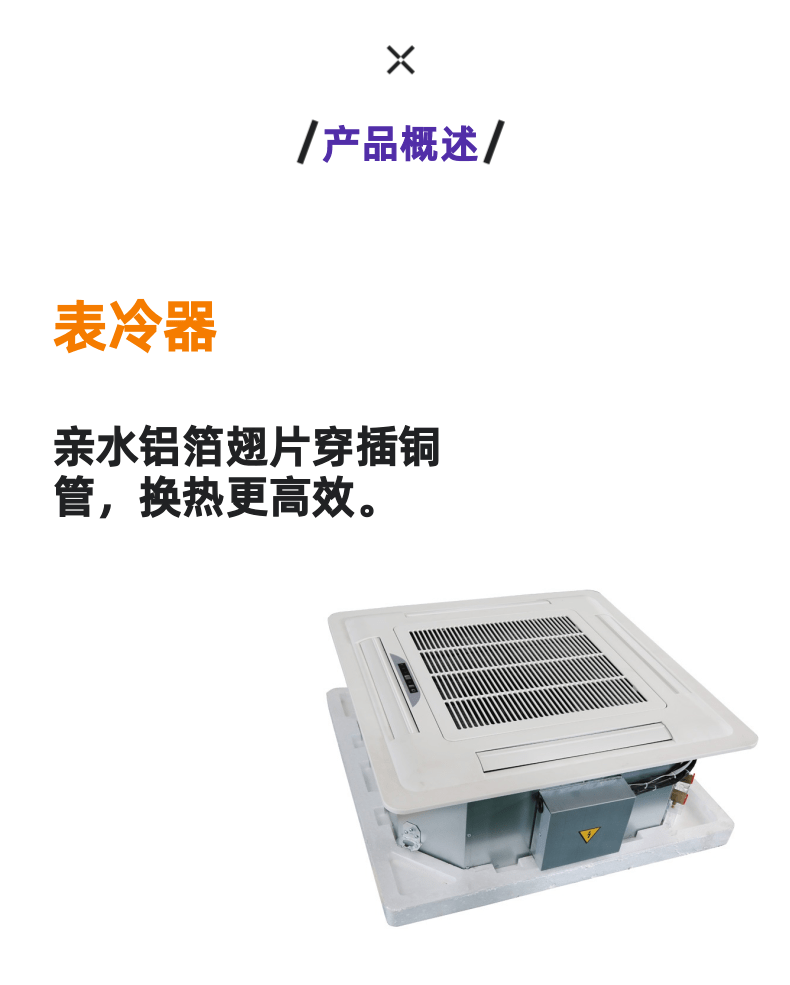

　　盘管紫铜管+亲水铝箔翅片，2排管（标准）/3排管（高效）

　　风机贯流风机，EC直流无刷电机（2026年主流）

　　面板ABS注塑，含吸音海绵，弹出式过滤网

　　回风底面回风（从下方吸入室内空气）

　　排水冷凝水盘一体成型，内置提升泵，扬程500～1200mm

　　控制三档风速+电动二通阀+预留220V输出接口

　　尺寸590×590mm，适配标准天花口

　　厚度200～290mm（2026年超薄款≤200mm）

　　工作原理

　　工况过程

　　制冷7℃冷冻水→盘管表面低于露点→空气冷却+除湿→四面送出冷风

　　制热45～60℃热水→空气加热→四面送出热风（不结露）

　　⚠️风机循环的是室内空气，必须配合新风系统使用。

　　关键参数（典型值）

　　参数数值

　　额定风量340～2380 m³/h（大机型可达2700）

　　出口静压12Pa（低静压型，不接风管）

　　供冷量≈2.7kW（典型FP-68）

　　供热量≈4.2kW（典型）

　　噪音（EC电机）低档≤25 dB(A)

　　温控精度±0.5℃

　　送风角度导风板0°～30°可调，可向下65°送风

　　核心优势（vs其他风机盘管）

　　对比项卡式（嵌入式）卧式暗装壁挂/明装

　　美观度✅完全隐藏需露风口明装，影响装修

　　送风✅四面出风，均匀单面单面

　　噪音✅最低（≤25dB）中等较高

　　排水✅高扬程泵，不受层高限制靠重力，需坡度靠重力

　　维护✅弹出面板即清洗需拆吊顶简单

　　占用空间✅零占用占吊顶空间占墙面

　　安装✅无需风管/风口需配风口+风管最低

　　卡式风机盘管（嵌入式四面出风机）已经介绍完毕，如果你还想咨询卡式风机盘管的价格、报价、规格型号、参数、安装说明或者注意事项的问题，随时拨打我们的热线电话或者随时咨询我们在线客服，山东普雷蒂空调设备有限公司竭诚为您服务。
