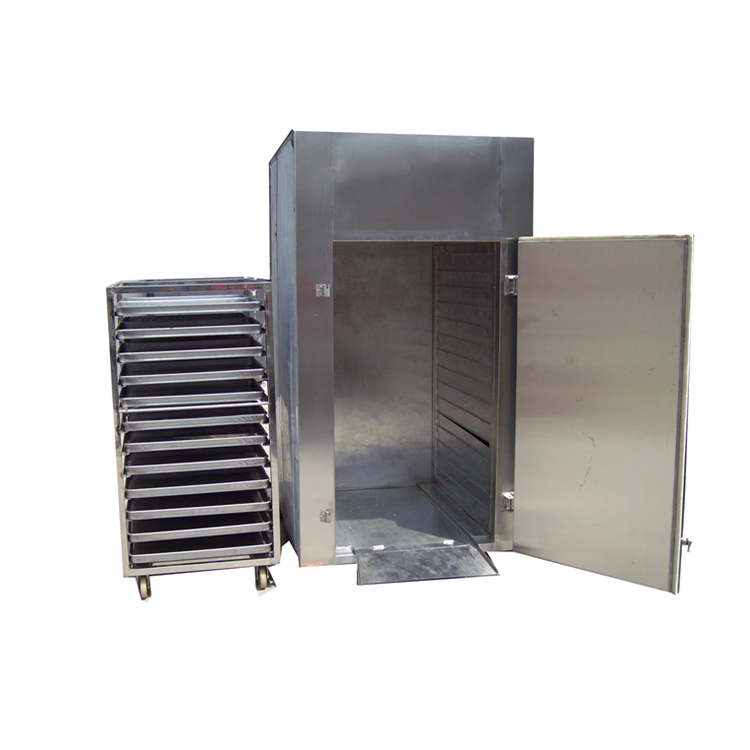

热风循环烘箱

一、概述

  热风循环烘箱的基本原理是利用蒸汽或电作为热能源，由蒸汽散热器或电加热元件产生热量，利用风机进行对流换热，对物料进行热量传递，并不断补充新鲜空气，排出潮湿空气。其最大特点是大部分热风在箱内循环，提高了热效率，节约了能源。本烘箱是属盘架式间歇干燥,是通用性较大的干燥设备,适用于制药、化工、食品、轻工、电子等行业的物料成品、半成品的除湿、固化乃至灭菌的单元操作。如:原料药.中药饮片、粉剂、颗粒、冲剂，丸、颜料、染料、香料、包装瓶、脱水蔬菜、食品、塑料树脂、电器元件、烘漆等。

二、结构特征及工作原理

1、该设备内外均采用品质不锈钢制作而成，整体美观大方，烘箱保温层厚80mm，保温层填充品质保温岩棉保温性能，该种材料导热系数低，保温性能良好，耐温密封胶条作箱门密封之用。

2、本烘箱为整体制作，箱内设有风机、通风系统、分风板、加热系统（不锈钢加热管），并配有不锈钢烘盘。

3、本烘箱开门方式为单/双开门，门锁为自碰式，省力、无磨损、易操作。

4、该烘箱以不锈钢加热管或蒸汽为热源，利用风机对加热总成对流换气的方式加热空气，热空气通过烘盘与物料的热量传递，空气通过进风口不断补充，湿空气排出箱外，使箱内的温度不断提高，物料逐渐烘干。

5、为了使箱内各点的温度均匀，除了依靠强制的循环空气对流传热以外，还在箱体左右两侧设有可调节的分风装置，使箱内上下各点的温度更趋一致。

6、该烘箱温度控制采用液晶数显温控仪表，该仪表具有良好的抗震、抗干扰能力、结构简单、体积小、操作方便、温差低等优点。

三、技术参数

型号 蒸发面积m2 风机功率kw 电加热功率kw 风量m3/h 箱内温差℃ 配用烘盘只 配套烘车

WKH-7-A 7 0.25 9 1400 ±2 12 1

WKH-7-C 7 0.45 12 3450 ±2 24 1

WKH-14-C 27 0.45 18 5000 ±2 48 2

WKH-27-C 27 0.9 30 6900 ±2 96 4

WKH-41-C 41 1.35 45 10350 ±2 144 6

WKH-54-C 54 1.8 60 13800 ±2 192 8
