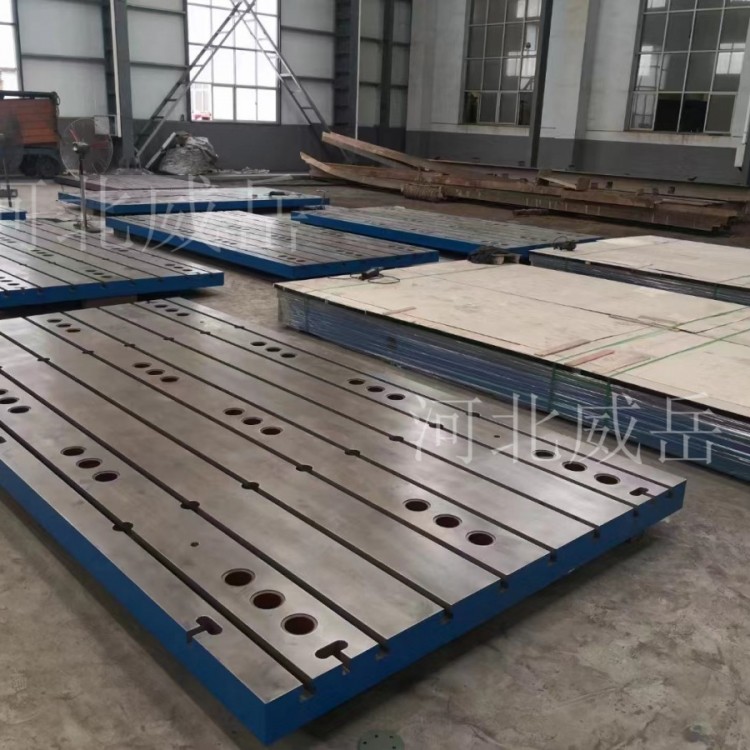

大型铸铁平台拼接，简单来说，就是用多块小规格的铸铁平台，通过特定的设计和安装，组合成一块能满足大型工件加工、测量需求的大平台。这种方法主要解决了超大平台在铸造、运输和成本方面的难题。
下面我从原因、方法到安装步骤，为你详细拆解。
为什么要用拼接平台？
相比做一个巨大的整体平台，采用拼接方式在几个方面有明显优势：
突破制造和运输限制：当平台尺寸超过约4米×8米时，无论是铸造生产还是道路运输都变得非常困难。拼接的方式让分段制造和运输成为可能。
降低综合成本：制造多个小规格的标准化平台，远比定制一个巨型平台要经济。如果未来某部分损坏，只需单独更换或维修，维护成本也更低。
保障精度与稳定性：对小平台进行独立的高精度加工和热处理，比处理一个巨大的铸件更容易控制质量。通过科学的拼接，终的整体精度依然可以满足要求。
灵活适应性强：拼接平台可以像搭积木一样，根据场地和工件需求，组合成各种尺寸和形状，适应性非常强。
核心拼接方法与设计要点
拼接可不是简单地把几块平台拼在一起，里面的设计很有讲究。
T型槽对接：为保证螺栓能顺利通过接缝，应将需要拼接的一端加工成U型槽。这样既能保证螺栓通过，也可作为退丝孔。
拼接面处理：为防止因端面不垂直或地基不平导致接缝裂缝，应设计拼接面的接触面积尽量小，或使接触面略微向内倾斜。
开槽平台对齐：若平台有T型槽，应设计拼接处的槽间距与整体一致。例如，要求槽间距300mm，可在两块平台接缝处各留150mm，对接后仍是300mm。
异形平台拆分：对于需要正方形等特殊形状，可按长方形进行拆分。例如，5米×5米的方形，可拆分为两块2.5米×5米的长方形平台。
承重支撑设计：对于重型工件，必的须设计合理的支撑方式（如地锚器、调整垫铁）和支点位置，确保平台受力均匀、稳定。
材料、精度与连接方式
了解一些基本的技术参数，能帮你更好地理解拼接平台的性能。
常用材质：平台多用高强度铸铁HT200-300制造，工作面硬度一般在HB170-240之间，具有良好的耐磨性和稳定性。
精度等级：平台的精度等级通常分为0、1、2、3级四个级别，数字越小精度越高。拼接后的整体精度会略逊于同尺寸的整体平台，但对于大多数大型工件的测量、划线、装配工作来说，是完全满足要求的。
连接与固定：平台之间主要依靠高强度螺栓进行紧固连接，使多块平台形成一个受力的整体。安装调试完成后，严禁拆除这些连接螺栓，日常也要注意清洁和防锈。
现场安装四步走
拼接平台的安装属于现场施工，有一套标准的流程：
吊装就位与初调：将平台吊装至预设的地基或支撑架上，用地锚器或垫铁进行初步找平。
连接紧固：在平台大致水平后，安装并拧紧连接螺栓，将多块平台固定成一个整体。
精的准精调：使用水平仪、电子水平仪等精的密仪器，通过地锚器或垫铁对平台进行微调，直到工作面的平面度等各项精度达标。
灌浆固定：精度调整合格后，对地锚器或地脚螺栓的预留孔进行灌浆。等灌浆料完全凝固后，平台就稳定了。
使用小贴士：
使用中要轻拿轻放工件，避免在平台上拖拽粗糙工件，防止划伤工作面。
定期清洁并涂抹防锈油，做好维护保养。
