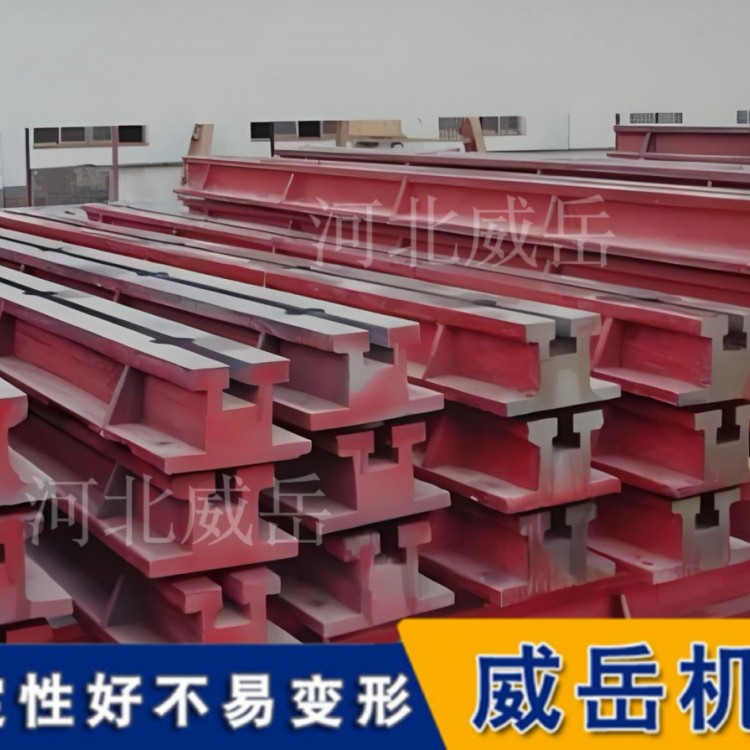

铸铁地梁/地轨 模具固定基座 HT250材质 按需打孔攻丝

铸铁地轨的拼接安装，简单来说就是像搭“工业乐高”一样，将多根标准规格的地轨组合成一个大型的承载平台-1。这种方式可以灵活适应不同尺寸的大型设备，既节省了整体铸造大型平台的成本，也减少了空间占用-2-3。

整个安装过程可以拆解为以下五个关键步骤：

第的一步：准备工作

检查地基：确保安装地面是坚实平整的高强度混凝土（建议C30以上）-1-7。

精的确放线：根据设计图纸，在地面清晰地弹出每根地轨的中的心线和安装边线。多根平行地轨的间距偏差建议控制在0.5mm以内-1。

备齐工具：准备好柔性吊装带、调整垫铁、高强度螺栓（建议8.8级以上）、高精度水平仪（如合像水平仪）以及无收缩灌浆料等-1。

第的二步：地轨就位与初步拼接

吊装落位：使用柔性吊带将地轨平稳吊起，按编号和图纸位置放置好-1。

接缝处理：对于需要拼接的相邻地轨，使用加强板和高强度螺栓进行连接。核心要点：接缝应平顺，间隙的好控制在0.1mm以内，可用0.03mm的塞尺检查，应难以插入-1。同时，根据环境温度，在连接处预留2-5mm的伸缩缝，以防止热胀冷缩导致变形-1。

初步找平：在每根地轨下方按预定间距（约500-800mm一个）放置调整垫铁。使用普通水平仪进行粗调，将地轨的标高和水平度大致调整到位-1。

第三步：精的确调平

这是保证精度的核心环节-1。

建立基准：先选择一根地轨作为基准，使用高精度水平仪（如合像水平仪，精度不低于0.02mm/m）和条形桥板，将其精的确调平-2-7。

逐根调整：以基准轨为标准，依次调整其他地轨。使用水平仪和百分表检查每根轨道的水平度以及相互之间的平行度。

精度标准：

任意1m长度内，水平偏差不大于1mm-2-4-8。

全长范围内，水平偏差不大于2mm-2-4-8。

两根轨道之间的平行度偏差小于2mm-2-4-8。

拼接处的接缝高低差≤0.05mm-7-9。

拼接后整体的直线度在全长内不大于8mm-2-4。

第四步：固定与二次灌浆

固定：调整合格后，用地脚螺栓（或预埋螺栓、膨胀螺栓）将地轨固定。螺栓间距约500-700mm-1-2-3。确保轨道底面与地面或垫铁紧密贴合，不得有虚跨间隙-2-3。

二次灌浆：在地轨与地基之间的缝隙中，灌注无收缩灌浆料或高强度水泥。灌浆要密实，确保地轨完全坐实在地基上，增强整体稳定性-1-7。灌浆料凝固需要时间，通常需养护数天（如7天以上）-7。

第五步：终验收

复检精度：待灌浆料完全凝固后，再次使用水平仪等工具，复核所有地轨的水平度、平行度及接缝状况，确保各项指标仍符合要求-1。

交付使用：验收合格后，即可根据设备固定点进行安装。

总结

简单来说，铸铁地轨的拼接安装可以概括为：“基础硬、放线准、接缝紧、水平精、灌浆实”。

总的来说，这项工作对精度要求很高，需要耐心细致地操作。如果你是第一次操作，建议找有经验的师傅指导，或者将核心的调平工作交给专业的安装团队来完成。
