进口压力表针型阀

OKE压力表针型阀概述

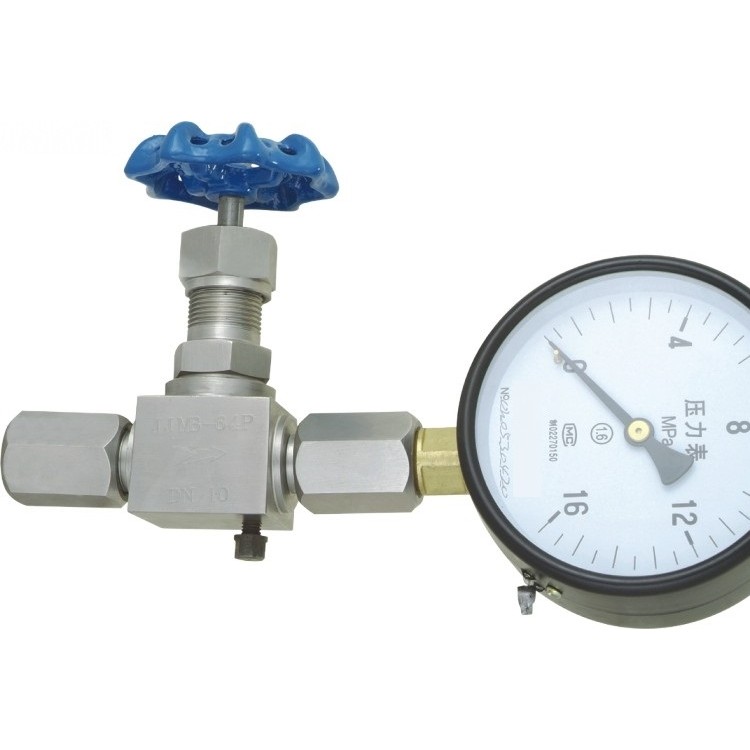

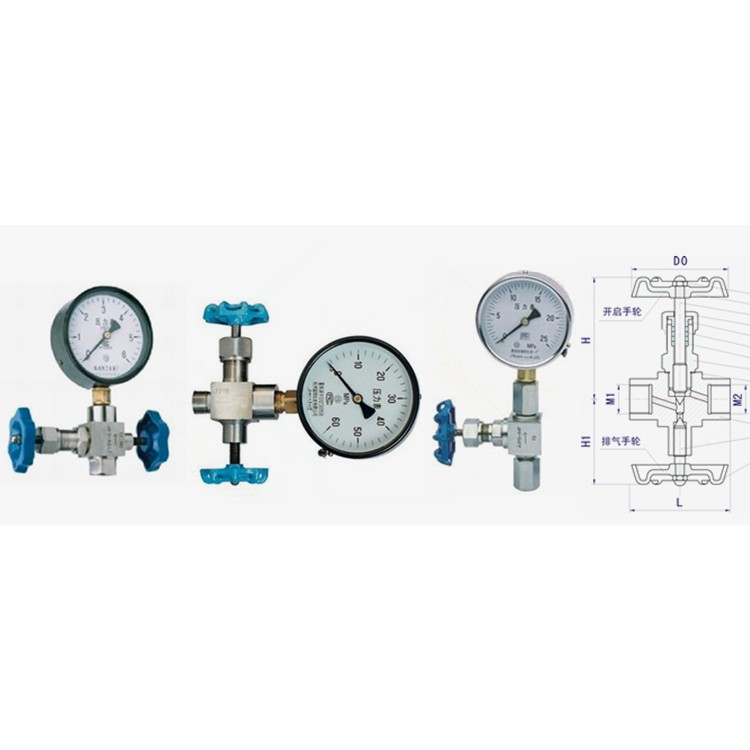

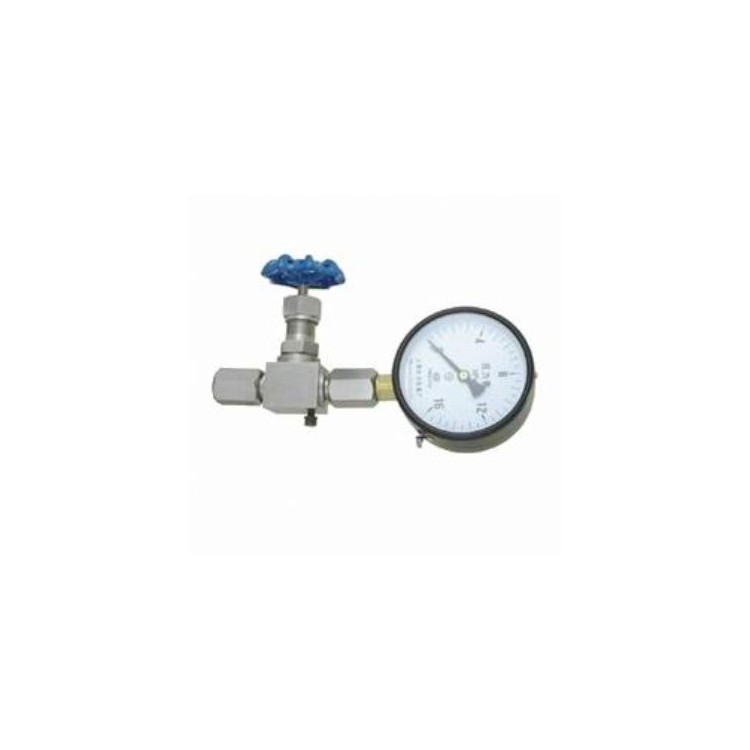

进口压力表针型阀是一种专用于压力表与测量系统之间连接的阀门，主要功能是控制介质流向压力表、保护压力表免受高压冲击或污染，并便于维护和更换压力表。它通过针型阀芯的锥度设计实现微小流量调节或完全切断，确保压力测量的准确性和系统的安全性。以下是关于压力表针型阀的详细介绍：

一、结构特点

针型阀芯设计：

阀芯为锥形或圆柱形针状结构，通过旋转阀杆调节阀芯与阀座的间隙，实现精确的流量控制或完全关闭。

阀芯与阀座的配合精度高，适合压力表的微量介质导通需求。

高密封性：

采用金属密封（如不锈钢/硬质合金）或软密封（如PTFE、氟橡胶），确保关闭时零泄漏，防止介质污染压力表或造成测量误差。

部分型号配备波纹管密封，进一步杜绝介质渗透到阀杆腔。

耐压能力：

阀体材质多为不锈钢（304/316L）或铬钼钢，耐压等级通常为PN40~PN400，适用于中高压环境（如工业管道、反应釜等）。

阀体设计符合压力容器标准（如GB/T 12224、ASME B16.34），确保安全可靠。

简易操作：

手动旋转手柄即可开关阀门，操作简单快捷。

部分型号可选锁紧装置，防止误操作导致阀门意外开启。

连接方式：

常见连接方式为螺纹连接（NPT/BSP）或焊接连接（对焊/承插焊），需与压力表接口和管道系统匹配。

压力表接口通常为M20×1.5或G1/2等标准螺纹。

二、核心功能

保护压力表：

在压力表前安装针型阀，可隔离高压或腐蚀性介质，避免直接冲击压力表，延长其使用寿命。

维修或更换压力表时，可关闭针型阀，无需停机或泄压。

精确控制介质流量：

通过调节阀芯开度，控制流向压力表的介质流量，确保压力表指针平稳、准确，避免过压或振动损坏。

防止泄漏和污染：

高密封性能可防止介质泄漏到环境中，同时避免杂质进入压力表，影响测量精度。

适应多种介质：

可处理气体、液体或蒸汽，适用于石油、化工、电力、制药等行业的压力测量系统。

三、应用场景

工业管道系统：

安装在主管道上，连接压力表以监测系统压力，保护压力表免受高压冲击。

适用于石油、化工、电力等行业的中高压管道。

反应釜与压力容器：

在反应釜或压力容器上安装针型阀，连接压力表以实时监控内部压力，确保安全运行。

锅炉与蒸汽系统：

用于锅炉出口管道，连接压力表以监测蒸汽压力，防止超压事故。

制药与食品饮料：

在无菌或高纯度介质系统中使用，确保压力表与介质隔离，避免污染。

实验室与科研设备：

用于实验装置的压力测量，通过针型阀调节流量，保护精密压力表。

OKE压力表针型阀详细参数

口径:DN6～DN25;

压力 1.0～40mpa

适用温度 ：-20℃～+538℃

连接方式 内螺纹连接 (NPT,G,Rc,Rp…)

阀体 Body 20# A105 SS304 SS304L SS316 SS316L

阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE

阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L

填料垫 Packing Seat PTFE 柔性石墨(Expanded Graphite)金属盘根(Matel and Graphite)

填料 Packing PTFE 柔性石墨(Expanded Graphite)

锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L

填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L

阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L

手柄 Handle 20# A105 SS304 SS304L SS316 SS316L

内六角螺钉 Hexagon Screw 20# A105 SS304 SS304L SS316 SS316L

适用介质：水、油、气等腐蚀性与非腐蚀性介质;

产品品牌：美国欧可（OKE）
