一、设备概述
单斗提升机是一款应用广泛的垂直 / 倾斜散状物料输送设备，核心具备结构简单、运行平稳、占地面积小、卸料快捷的特点，能适配矿山、冶金、化工、建材、粮食加工等多行业的物料输送需求，可处理粉状、颗粒状、块状（最大块度 1200mm）、液体状等有流动性的物料，物料温度耐受上限为 250℃，最大提升高度可达 10 米，还可根据工况灵活选择碳钢、不锈钢整机材质，或仅将料斗定制为碳钢 / 304 不锈钢材质。
设备在安全设计上做了多重保障，轮缘采用易更换的组合链轮且经特殊处理延长使用寿命，下部可配置重力自动张紧装置、电刹装置，断电或运行受阻时能有效防止料斗打滑、脱链坠落；同时配备防逆转、过载保护、速度监测等安全装置，进一步提升运行稳定性。
二、设备整体构造
单斗提升机的核心构造围绕物料承载、动力传输、运行导向、安全防护等核心功能设计，各部件协同工作实现物料的稳定提升与卸料，主要由料斗、牵引构件、驱动装置、头部和尾部装置、机壳、安全装置六大核心部分组成，部分定制款还包含导轨、行走轮、横向移动轨道等专属结构，具体部件功能与特性如下：
1. 料斗：设备核心承载部件，直接接触并装载物料，由钢板焊接而成，表面可做耐磨处理，也可定制 304 不锈钢材质。根据物料特性分为深斗、浅斗、三角斗三种主流形状，深斗适配流动性好、干燥的粉状 / 小颗粒物料，浅斗适配潮湿 / 粘性大的物料，三角斗适配块状 / 易碎物料，大料斗还具备安全卫生、不易变形、耐高温低温的特点。
2. 牵引构件：带动料斗循环运动的动力传输部件，主流为链条、环链，部分机型采用钢丝绳、板链、胶带。链条强度高、耐磨损，适配重载 / 高温环境；环链结构简单、与料斗连接牢固，输送磨琢性大的物料时磨损小；钢丝绳传动的机型密封性更佳；板链牢固、自重轻，适配提升量大的工况；普通胶带仅适用于磨琢性小的物料，且温度耐受度较低。
3. 驱动装置：设备动力来源，由电机、减速器、联轴器组成，通常安装在提升机上部。电机提供基础动力，减速器将高速旋转转换为低速高扭矩输出，联轴器保障电机与减速器之间的动力平稳传递，最终通过链轮 / 皮带轮带动牵引构件运动。
4. 头部和尾部装置：头部装置位于上部，包含驱动轮、卸料口、防护罩，驱动轮带动牵引构件运转，卸料口设计为喇叭形保障物料顺利排出，防护罩起到安全防护作用；尾部装置位于下部，包含张紧轮、进料口，张紧轮调节牵引构件松紧度，确保运行平稳，进料口为物料进入设备的核心入口。
5. 机壳：由钢板制成的防护外壳，分为头部、中间、尾部机壳，核心作用是保护内部部件、防止物料泄漏、减少粉尘污染。其中中间机壳可多节拼接，能根据实际提升高度灵活调整，适配不同工况需求。
6. 安全装置：保障设备安全运行的关键部件，为标配核心结构，主要包含防逆转装置（防止停机时因物料重力倒转）、过载保护装置（负载过大时自动切断电源）、速度监测装置（实时监控运行速度，避免速度异常引发故障），与下部张紧、电刹装置形成双重安全防护。

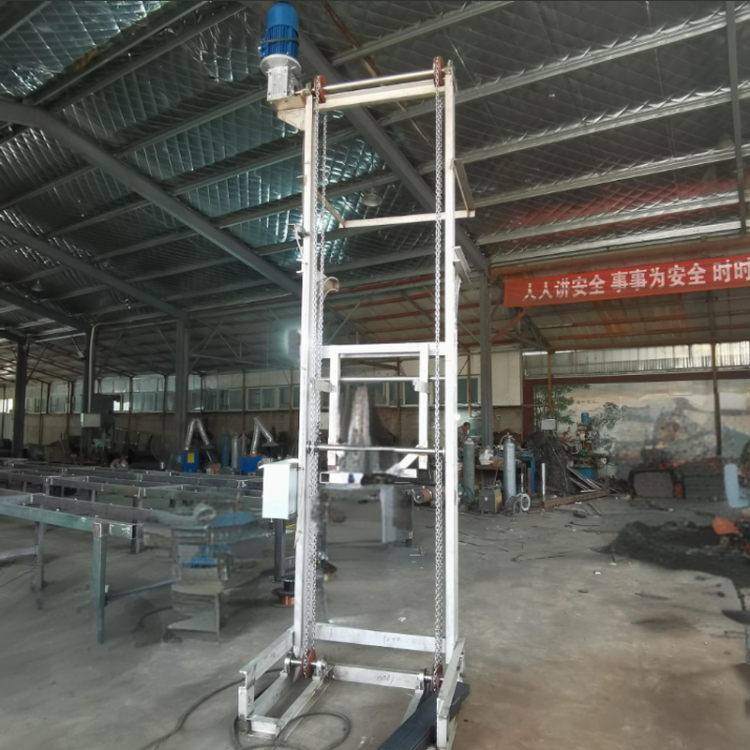

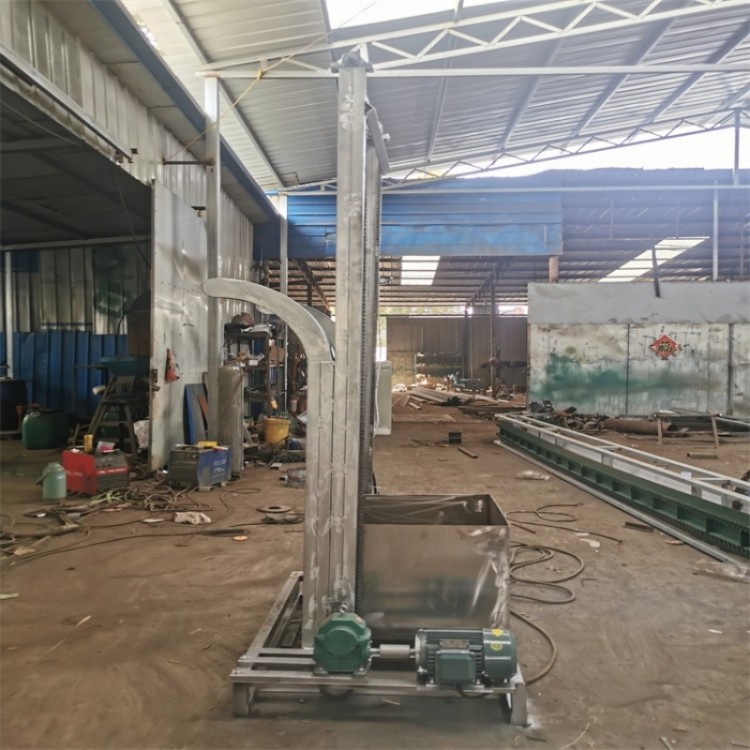

7. 定制化结构：部分单斗提升机配备机架、上 / 下轨道、行走轮、横向移动轨道，料斗的上 / 下行走轮分别置于对应轨道内，上行走轮与链条连接，横向移动轨道设置在上轨道靠近地面一端，进一步提升运行稳定性；还有机型由带走轮的料车、滑轮组成，料车为物料承载主体，适配倾斜输送与自动卸料需求。
三、工作原理
单斗提升机的核心工作逻辑是通过传动装置带动料斗 / 料车沿导轨做循环运动，利用重力、离心力实现物料的装料、提升、卸料，再通过空斗回程完成连续输送，不同传动方式与卸料方式的机型工作流程略有差异，核心分为通用循环式与料车倾翻式两种工作模式，具体流程如下：
（一）通用循环式工作流程
该模式为多数链条、胶带牵引机型的工作方式，料斗做连续循环运动，实现物料的不间断输送，核心分为四个阶段：
1. 装料阶段：物料通过尾部进料口进入设备，料斗在底部低速运动时与物料接触，流动性好的物料在重力作用下自然填充料斗，粘性较大的物料可搭配振动器等辅助装置，确保料斗装料充足。
2. 提升阶段：装满物料的料斗随牵引构件向上运动，料斗开口始终朝上，防止物料洒落，提升速度控制在 0.8-1.5 米 / 秒，过快易导致物料抛洒，过慢则降低输送效率，提升高度可根据工况灵活调整。
3. 卸料阶段：料斗运动至头部位置时，通过离心力或重力完成卸料。离心式卸料适配高速运行机型，物料因离心力被抛出料斗；重力式卸料适配低速运行机型，料斗在顶部翻转，物料依靠重力自然落入卸料口，两种方式均通过喇叭形卸料口确保物料顺利排出。
4. 回程阶段：卸料后的空料斗随牵引构件向下运动，料斗开口朝下，避免残留物料洒落，回到尾部底部位置后，进入下一次装料阶段，循环往复实现连续输送。
（二）料车倾翻式工作流程
该模式为钢丝绳牵引、带料车机型的工作方式，以料车为核心，通过限位开关实现自动化的单次提升与卸料，适配精准投料、间歇式输送需求，具体流程：
1. 料车处于底部原始位置时，由人工或自动化设备完成物料装载；

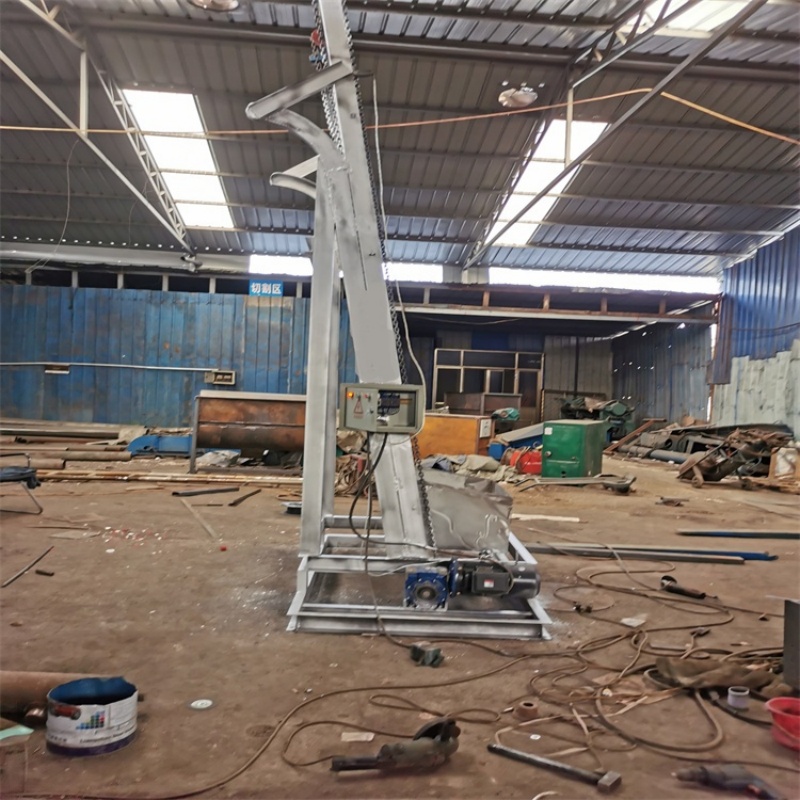

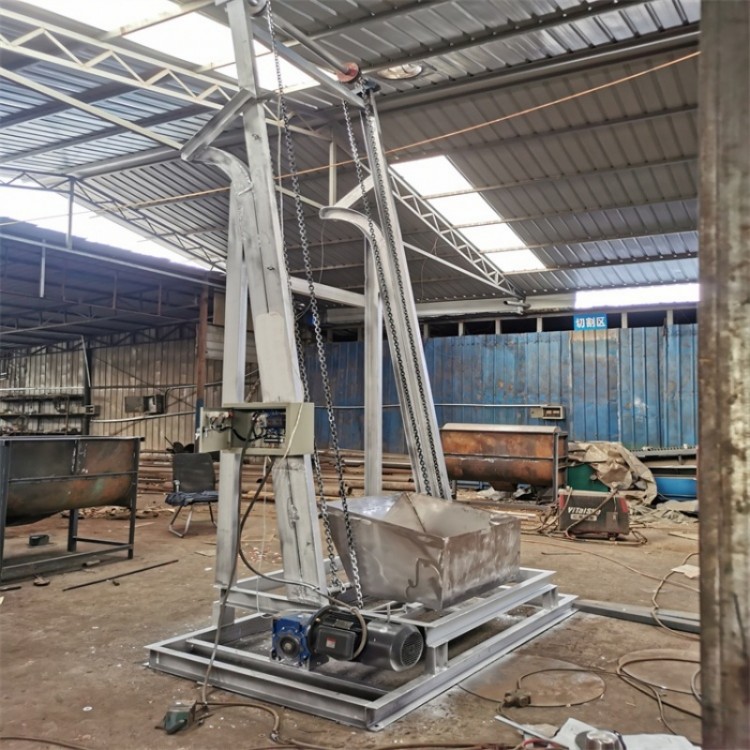

2. 装载完成后启动设备，传动装置通过钢丝绳牵引料车沿导轨缓缓上升，到达指定提升高度的运料层后，料车前行走轮沿下轨水平段运动，后行走轮沿上轨倾斜段上升，料车斗体自然倾翻实现卸料；
3. 料车倾翻时碰触头部限位开关，传动装置自动停止工作，确保物料完全卸清；
4. 卸料完成后按下下降按钮，料车沿导轨自动返回，到达底部进料处时碰触底部限位开关，传动装置停止工作，完成一次提升流程，可重复操作实现间歇式输送。
此外，斗式提升机的基础输送原理为料斗从底部储藏处舀起物料，随输送带 / 链条提升至顶部，绕过顶轮后向下翻转，将物料倾入接受槽内，带传动机型的胶带装在传动滚筒与改向滚筒上，链传动机型则通过两条平行传动链与链轮配合实现动力传输，且均配备机壳防止粉尘飞扬。
