海水工程镯式牺牲阳极施工分为陆地预制安装、水上作业、水下潜水作业三大类型，受水深、洋流、潮汐、作业空间限制，施工难度远高于陆地工况。同时海水高腐蚀特性决定了每一道施工工序都必须严守质量标准，表面处理、阳极装配、紧固密封、电气连接、间隙填充等环节的微小瑕疵，都会在海水环境中快速放大，引发接触电阻升高、阳极松动脱落、电流断路等问题。本文按照施工先后顺序，详解海水工程镯式牺牲阳极从施工准备、基体预处理、阳极安装、电气连接到密封防护的全流程实操工艺，区分不同结构阳极、不同作业场景的施工要点，明确操作规范与质量验收标准。
正式开工前的施工准备分为人员、设备、材料、技术四大板块，是保障施工顺利推进的前提。人员方面，水下作业人员必须持有专业潜水资质证书，施工班组提前完成技术交底，熟悉图纸、安装顺序、质量标准与海上安全作业规范，针对洋流突变、潮汐变化等突发情况制定应急方案。设备准备需区分水上与水下工具，陆地预制配备扭矩扳手、角磨机、铝热焊设备、喷砂装置；水下作业使用防水扭矩工具、水下焊接设备、潜水作业平台、起重吊装设备，所有电气设备做好防水绝缘处理。材料进场必须二次复检，核对镯式阳极型号、规格、材质报告，外观检查无裂纹、变形、砂眼，合金表面致密均匀；配套不锈钢螺栓、防松垫圈、防水电缆、导电填包料、密封胶等辅材，均选用耐海水腐蚀专用产品，严禁使用普通碳钢配件。技术层面，提前复测现场水深、流速、管线位置、钢桩标高，核对阳极布设点位，在构件表面做好清晰标记。
基体表面预处理是海水施工的关键工序，直接决定阳极与被保护钢结构的接触效果与导电性能。海水环境下，管道、钢桩表面普遍附着海生物、淤泥、锈蚀层、老化防腐涂层，若清理不彻底，会大幅增大接触电阻，阻碍保护电流传导。陆地预制构件采用喷砂处理，除锈等级达到 Sa2.5 级，彻底清除氧化皮、锈迹与油污，表面粗糙度控制在 40μm 以上；水下构件受作业条件限制，使用水下机械打磨、高压海水冲洗相结合的方式，逐点清理阳极安装区域，确保内壁、贴合面无附着物。预处理完成后，陆地构件需在 24 小时内完成阳极安装，避免钢材二次氧化；水下区域清理完毕后立即开展装配，利用潮汐窗口期缩短裸露时间。对于原有防腐涂层破损部位，同步做局部补涂处理，形成完整的防腐体系。

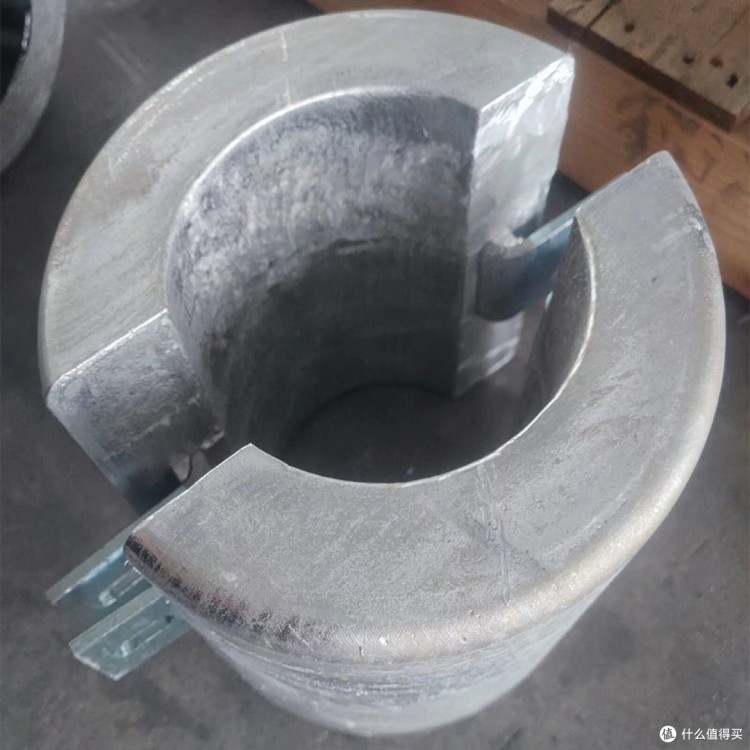

镯式阳极分为整体式与对开式两大结构，二者安装工艺差异较大，需分类实施。整体式镯式阳极适用于管道陆地预制阶段，在管道对接、防腐施工前，将阳极从管道一端平稳套入，按照标记点位滑动至指定位置，全程避免阳极内壁刮擦管道防腐涂层。到位后采用临时支架固定，防止管道吊装、下海过程中阳极滑移。对开式镯式阳极是海水水下工程应用最广的类型，潜水人员将两半环阳极环抱在管道或钢桩外侧，严格保证环形与构件同轴，两侧拼接缝隙均匀对齐，杜绝单侧翘曲、悬空。穿入不锈钢高强度螺栓，采用对角分次紧固法，使用扭矩扳手控制紧固扭矩，扭矩误差不超过 ±3%，保证两半环受力均匀，贴合面积不低于 95%。紧固完成后逐一检查，用手晃动阳极无松动、无偏移为合格。
阳极与基体之间的间隙处理是海水施工的特色工序。合格的镯式阳极装配后仅存在微小均匀间隙，需填充海水专用导电填包料，填包料由硫酸钙、膨润土、硫酸钠按比例混合制成，具备低电阻、耐海水浸泡、不板结的特性。填充作业分层进行，逐层夯实，确保间隙内部密实无空洞，避免海水、泥沙渗入。阳极两端及拼接缝隙使用防水密封胶封堵，阻断外部海水与淤泥进入间隙内部，防止填包料流失与局部腐蚀。大管径管道阳极间隙偏大时，禁止使用普通泥土、砂石填充，必须加厚导电填料层，维持低电阻传导环境。
电气连接工序决定阴极保护系统能否正常通电，海水环境优先采用铝热焊连接工艺。先清理焊接点位的金属表面，保证导电通畅，将阳极引出芯铁与钢结构母材熔接在一起，要求焊缝饱满、熔合牢固、无虚焊、无夹渣。焊接完成后敲除表面焊渣，对焊缝及周边区域涂刷防水防腐涂层，双重防护避免焊点被海水腐蚀断裂。电缆敷设沿构件外壁规整固定，每隔一定距离使用卡扣绑扎，防止洋流拉扯导致电缆断裂，电缆接头处采用防水接线盒密封，多层防水包裹，杜绝海水侵入造成短路、断路。
所有工序完成后，开展现场质量自检与竣工验收。检测阳极贴合状态、紧固程度、密封完整性，使用专业仪器测量接触电阻，要求接触电阻小于 0.3Ω；测量管道、钢桩保护电位，稳定控制在 - 1.00V~-1.20V（银 / 氯化银参比电极）区间。水上、水下全部点位验收合格后，方可交付使用。
海上施工受自然环境制约极大，施工团队必须精准把握潮汐窗口，避开大风、大浪、暴雨等恶劣天气。在高流速海域，缩短单点位作业时间，增加防护工装；浪溅区构件施工，重点强化螺栓防松与密封处理。整套施工工艺环环相扣，只有严格执行每一项操作标准，才能让镯式阳极在复杂海水环境中稳固安装、高效导电，充分发挥阴极保护作用。
冀公网安备13010402002588
