海水是典型的强腐蚀介质，高氯离子含量、潮汐往复、洋流冲击、海洋生物附着等多重因素，让海洋钢结构、海底管道、码头钢桩的腐蚀速率远高于陆地环境。镯式牺牲阳极凭借环形包裹、电流分布均匀、结构稳固的优势，成为海水工程阴极保护的主流产品，而整套防护工程能否长效运行，前期选型与方案设计是第一道核心关卡。不同于陆地工况，海水环境对阳极材质、规格参数、布置形式、电流量计算都有着严苛要求，设计阶段的疏漏会直接造成后期保护失效、阳极提前损耗、运维成本飙升。本文结合国标与海洋工程实践，全面讲解海水工程中镯式牺牲阳极选型依据、参数核算、方案规划及配套设计细节，梳理全流程实施标准。
海水工程工况划分是选型的基础，业内普遍将海洋区域分为浪溅区、潮差区、全浸区、海泥区四大板块，不同区域腐蚀机理、环境参数差异显著，对应镯式阳极的材质、结构、性能要求各不相同。浪溅区长期处于干湿交替状态，氧气充足，腐蚀反应最为剧烈，同时海浪反复拍打产生机械冲击力；潮差区随潮汐周期性浸水、裸露，海洋藻类、藤壶极易附着；全浸区持续被海水包裹，氯离子浓度稳定，洋流会带来持续冲刷；海泥区处于海底淤泥层，介质导电性强但存在淤泥淤积问题。在方案设计初期，技术人员必须完成现场勘察，精准采集海水盐度、水温、流速、水深、底质类型、年潮汐差等数据，结合被保护构件类型（海底管道、钢管桩、平台立柱、跨海管线）划分防护区域，为阳极选型提供数据支撑。
材质选型是决定防护效果的核心环节，当前海水工程主流使用铝锌铟合金、锌合金两大类镯式牺牲阳极，镁合金因自腐蚀速率高、寿命短，基本不用于长期海洋防护。依据《海水和含盐泥砂中阴极保护用牺牲阳极》标准，高盐度深海、高流速外海区域，优先选用铝锌铟系镯式阳极，该材质电流效率可达 88% 以上，电容量大、单位重量输出电流高，适配长期深海全浸区防护，也是海底长输管道的首选。铝锌铟合金对合金配比精度要求极高，铟元素作为活化剂，含量偏差会导致阳极表面钝化，彻底丧失导电能力，因此进场前必须通过光谱分析核验成分，严控铁、铜、硅等有害杂质总量。对于近岸低盐度海域、港口码头潮差区、小型钢桩结构，推荐使用锌合金镯式阳极，其电位稳定、不易产生过保护，抗杂散电流干扰能力强，在温度波动较大的近岸环境中性能更平稳，但锌合金单体重、电容量偏低，不适合大跨度深海管线。

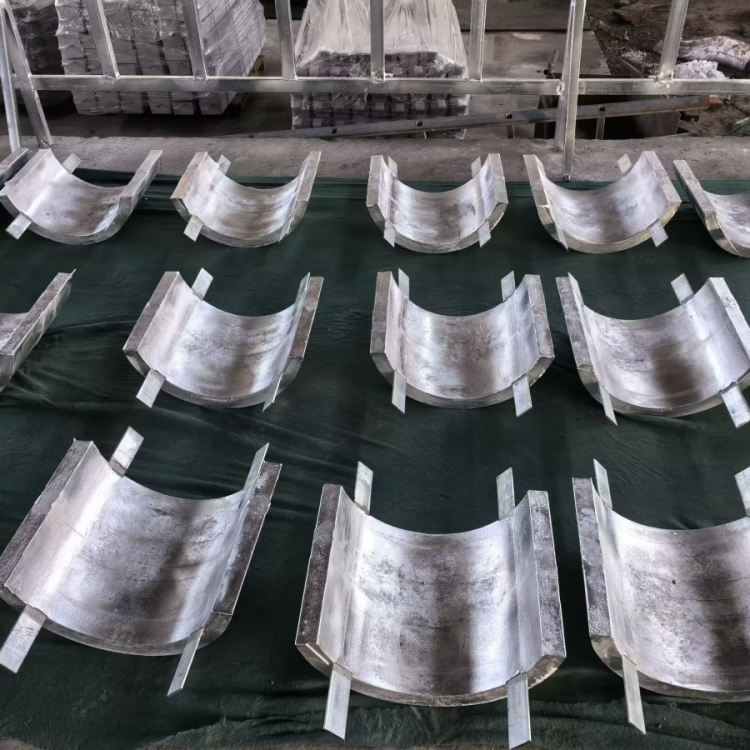

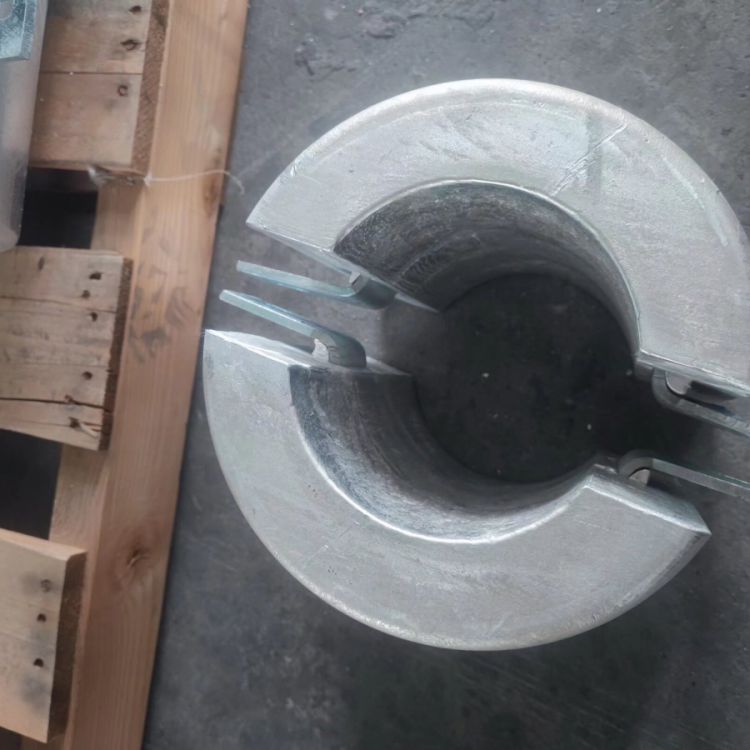

确定材质后，需开展阳极规格、数量与尺寸的精准计算。首先根据被保护构件的表面积、海水腐蚀电流密度核算总保护电流，海水环境中碳钢构件腐蚀电流密度常规取值为 80~120mA/㎡，强冲刷区域需提升至 150mA/㎡以上。再结合单块镯式阳极的额定输出电流，计算所需阳极总数量。针对海底管道，阳极内径必须与管道外径精准匹配，海水工况属于高要求场景，内径公差需控制在 0~+2mm，圆度偏差不大于 1mm，避免间隙存积海水与泥沙，加速局部腐蚀。大口径海底管道优先选用对开式镯式阳极，方便水下安装；小口径预制管道可选用整体式阳极，在陆地预制阶段提前套入固定。同时结合设计使用年限核算阳极重量，海洋工程常规设计寿命为 20~30 年，需扣除自腐蚀损耗量，避免服役中期阳极提前消耗殆尽。
阳极布局设计直接影响电流覆盖均匀性，也是方案设计的重点。海底管道沿管线纵向布设镯式阳极，常规纵向间距控制在 3~5m，高流速、强腐蚀段缩小至 2~3m，周向保证 360° 环抱，杜绝防护盲区。钢管桩、平台立柱等竖向结构，浪溅区阳极布置在平均高潮位上方 0.5m 位置，潮差区沿桩体竖向均匀排布，全浸区阳极间距 1~1.5m，所有阳极距离海泥面不得小于 1.5m，防止淤泥包裹影响电流输出。多条管线并行区域，需规避阳极之间电流相互干扰，合理拉大组间距离；转弯段、法兰连接处、管道支座等应力集中、涂层易破损的部位，属于腐蚀高发区，必须加密布设阳极，强化局部防护。
除阳极本身设计外，配套系统设计同样不可或缺。电连接系统优先选用耐海水腐蚀的铜芯防水电缆，采用铝热焊工艺实现阳极与钢构件的连接，焊缝做防腐密封处理，防止海水渗入造成断路。水下监测系统同步规划，每隔一段距离设置水下测试桩，预留电位、电流检测接口，方便后期运维检测。针对洋流冲刷严重区域，在设计中增加防冲刷护板、加固支架，提升阳极结构稳定性；海洋生物附着严重的近岸区域，可选用表面带防附着涂层的特制镯式阳极，降低藻类、贝壳堆积带来的性能衰减。
方案完成后，需执行多级审核流程，结合现场工况反复优化参数。对于跨海重大工程、深海油气管道等高危项目，还可开展模拟试验，验证阳极输出性能与布局合理性。从现场勘察、材质筛选、参数计算到布局规划、配套设计，每一个环节都严格遵循海洋工程标准，才能从源头打造科学合理的阴极保护方案。前期精细化设计，不仅能保障防护效果，还能最大化控制工程成本，避免后期整改带来的人力、物力损耗，为后续现场施工与长期运行筑牢基础。
冀公网安备13010402002588
