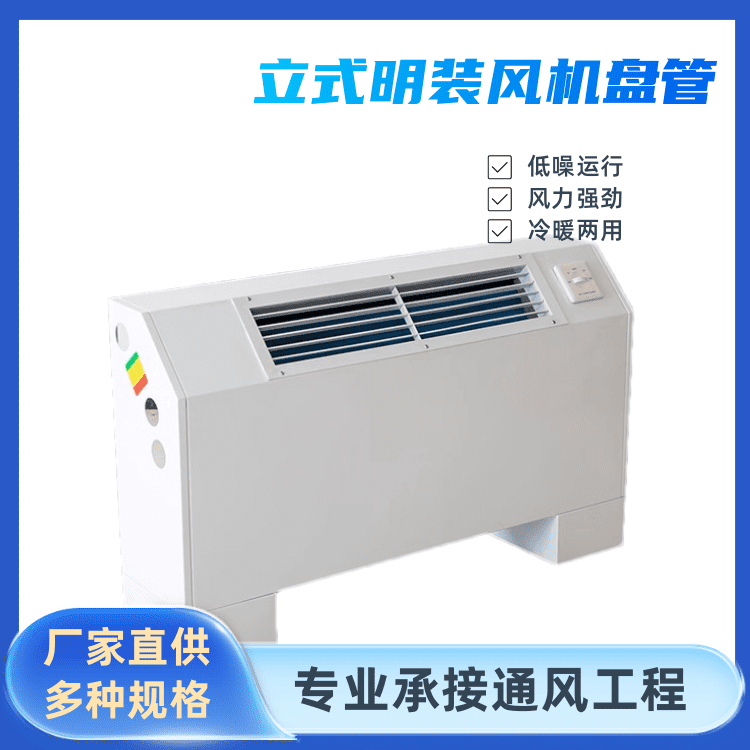

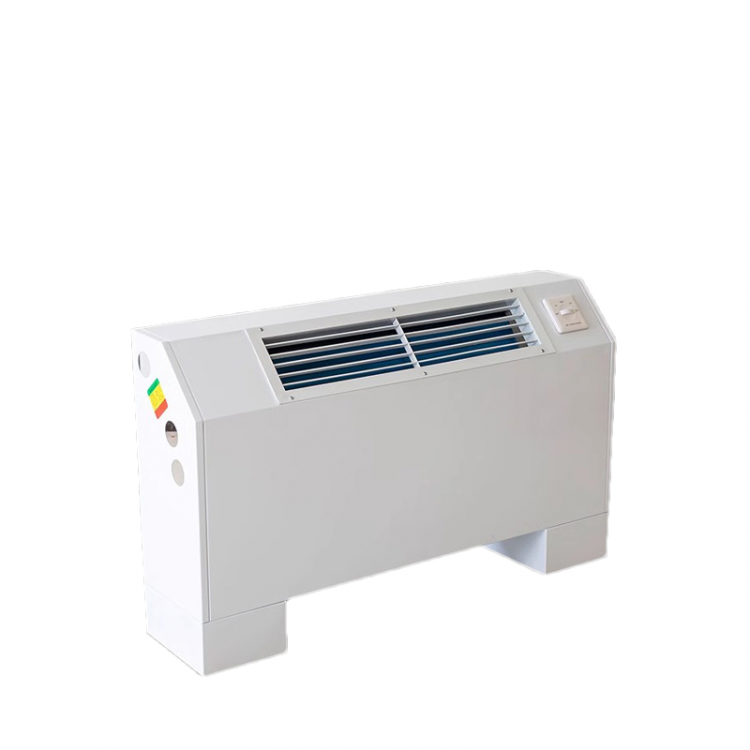

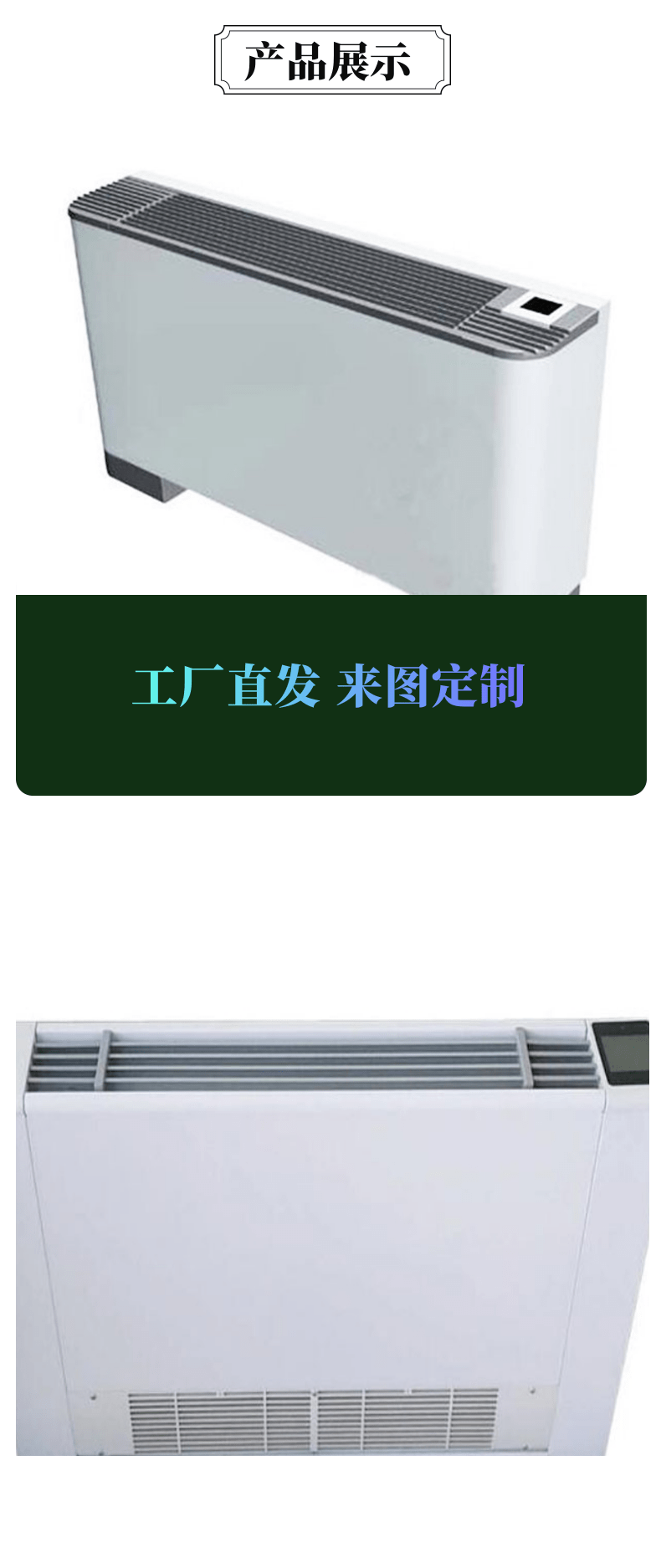

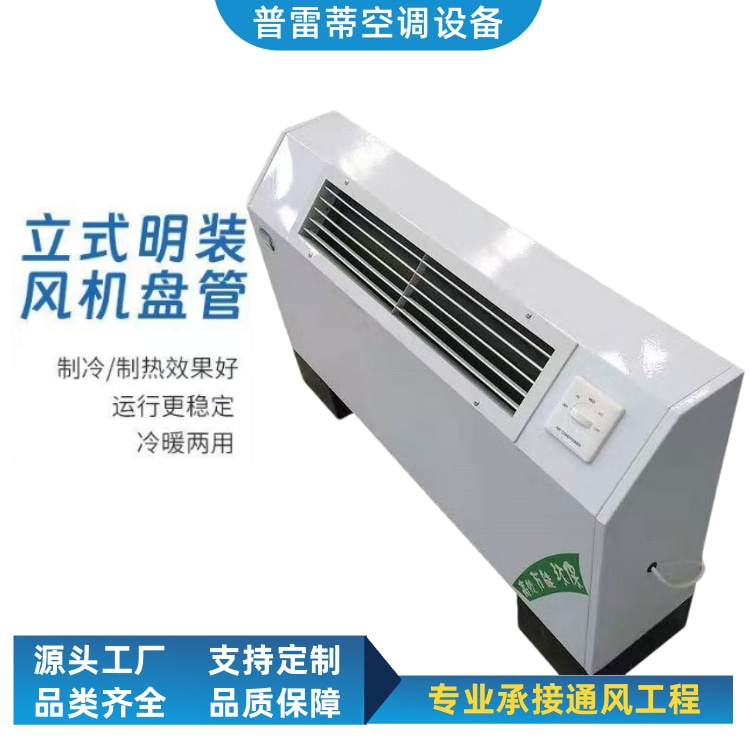

立式明装风机盘管
中央空调系统的落地式末端装置,机体完全外露、无需吊顶,通过风机强制空气流过冷/热水盘管实现制冷制热,是"明装"场景下的主力机型。
核心参数范围
参数范围
风量340~2380 m³/h(高速)
冷量1.3~12.6 kW(1308~12600W)
热量2.2~19.5 kW(2171~19530W)
噪声38~54 dB(A)
机身厚度195~260 mm(超薄型约195mm)
电源220V/50Hz(单相)
进出水口径DN20(3/4")
执行标准GB/T 19232-2003
常见型号对应:FP-34(340m³/h)→FP-51→FP-68→FP-85→FP-102→FP-136→FP-170→FP-204→FP-238,覆盖10~80㎡。
结构与工作原理
组件作用
离心风机强制空气循环,强化盘管对流换热
盘管换热器无缝紫铜管+铝质正弦波纹翅片,液压胀管工艺,管内走冷水/热水
超广角蜗壳+多叶风轮降低噪音,提升气流均匀性
凝水盘承接制冷时盘管表面冷凝水,坡度≥5°排出
外壳静电喷涂,可选多色,前面板整块可拆
控制板(FRBii)接收三速/温控信号,具备安全逻辑(防多命令冲突、电加热联锁)
制冷:7℃冷水进→盘管表面低于露点→空气降温除湿→冷风送出
制热:60℃热水进→盘管加热空气→风机送出热风
出风方式(两种可选)
方式特点适用场景
斜出风(45°)气流斜向前送,覆盖面积大窗边、墙角放置
上出风(90°)气流垂直向上,沿天花板扩散房间中央放置
风口格栅可调节角度,改变吹风方向。
适用场所
场所适配原因
宾馆/酒店客房低噪、美观、不破坏装修
医院病房易清洁、低噪声、防烫外壳
写字楼/办公室免吊顶、可落地放窗边
商场/展览厅灵活摆放、不受吊顶限制
学校/体育馆耐用、三速调节
煤改电住宅替代暖气片,冷暖两用
旧建筑改造最大优势——无需改动吊顶和管路
运行条件与限制
条件要求
冷水温度≥5℃(防结露)
热水温度≤80℃(常用60℃)
环境温度≤40℃
相对湿度≤95%
水质软性干净水,进水管装过滤器
新风工况制冷/热量约为回风工况的1.5倍
控制方式(三档升级)
级别方式效果

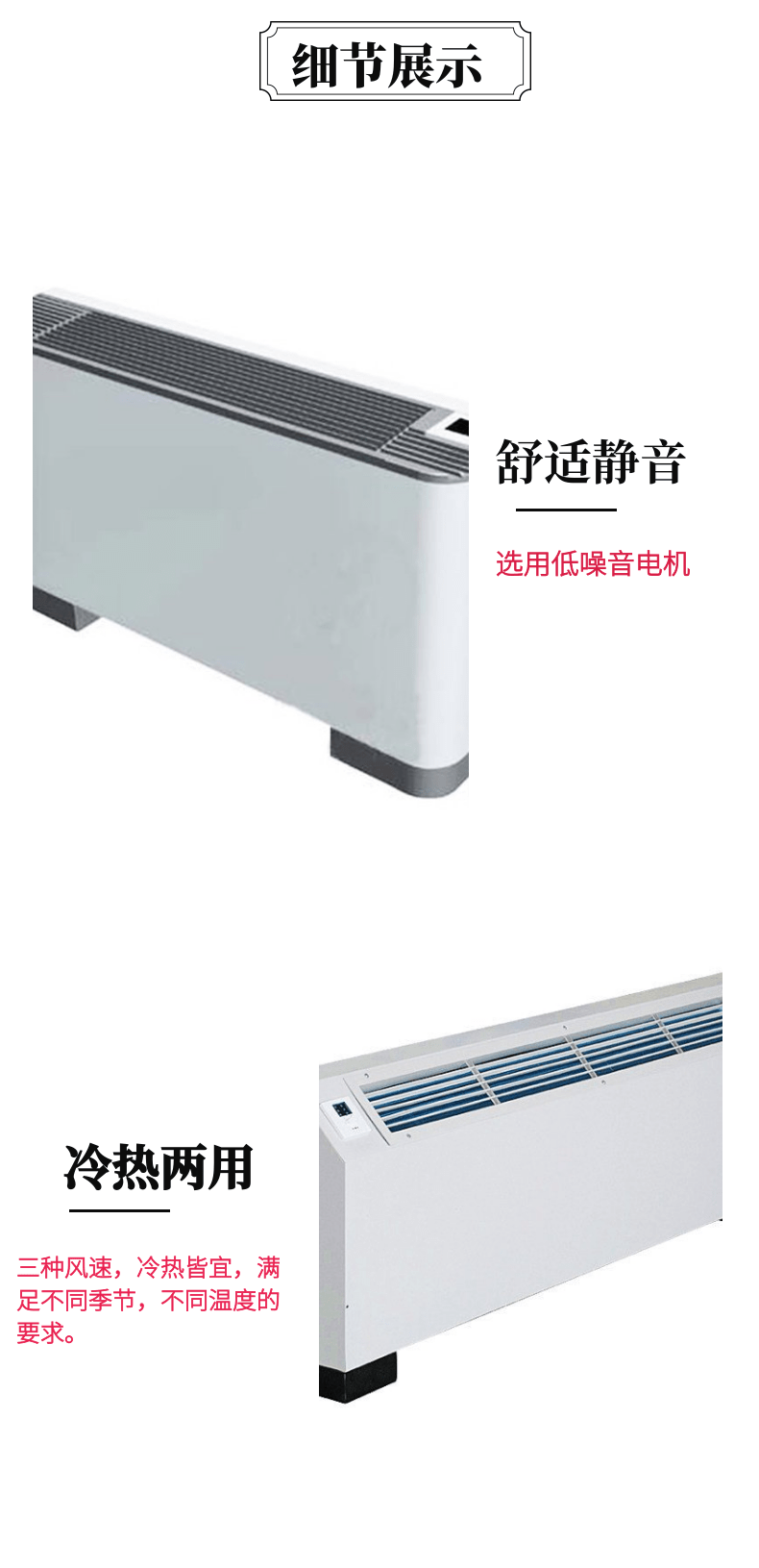

基础三速开关(高/中/低)手动调节风量,简单可靠
进阶温控器+二通阀自动恒温,节能
智能物联网远程控制+节能策略手机APP远程开关、定时、联动冷水机、分户计量
立式明装风机盘管=落地柜机+水系统中央空调末端,免吊顶、易安装、易维护,是旧建筑改造和无吊顶场景的最优解;制热够用但不如地暖舒适,制冷效果好,15~25㎡空间首选FP-51/FP-68。
