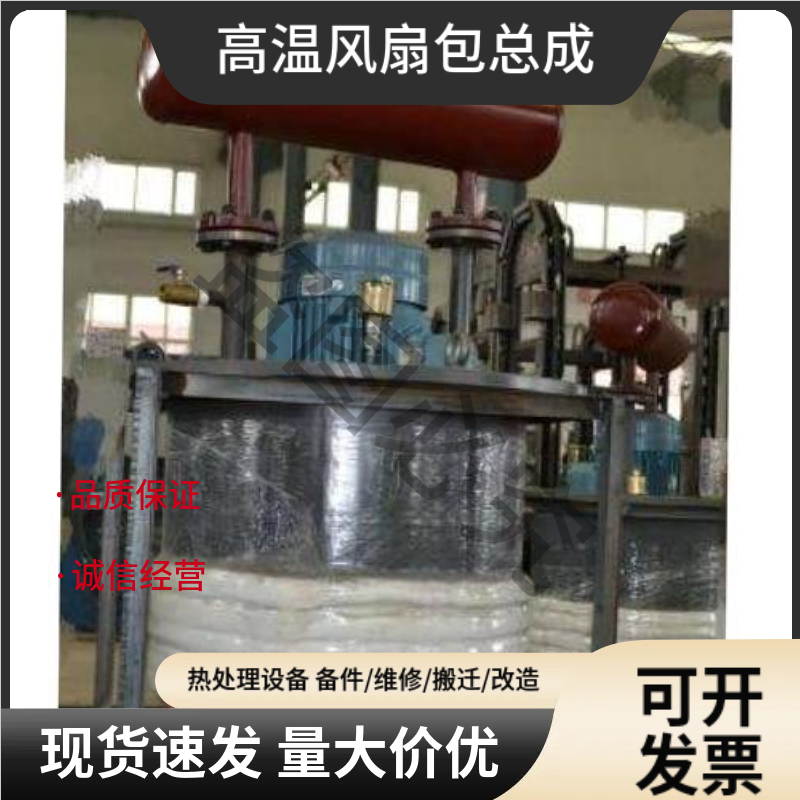

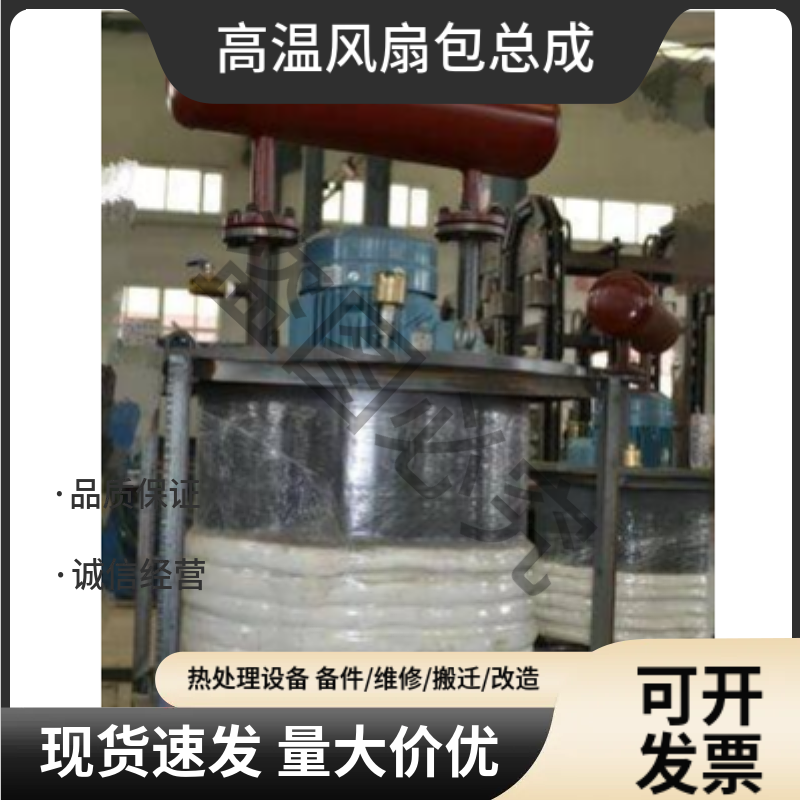

定制高温风扇包总成 多用炉炉顶安装

高温风扇包总成为热处理炉非标配套成套部件，整套包含高温耐热叶轮、主轴总成、浮动密封座、定位耐磨轴套、法兰底座，可搭配外置高温电机配套使用，装配在多用炉炉顶、井式炉炉底或侧部风道位置，依靠叶轮强制搅动炉膛保护气氛，均衡整炉温场与碳势浓度，避免局部积碳、温度偏差异常，适配渗碳、碳氮共渗、氮化、回火各类可控气氛工况，多用于老旧炉大修更换、新炉非标配套改造。

参考技术参数

1. 适用炉膛温度：常规工况 700～1050℃，高温强化款长期 1100℃持续运行，短时峰值 1150℃；
2. 叶轮材质：主流选用 310S、RA330 镍基耐热合金，强腐蚀氮化工况选用 Inconel601 材质，耐高温蠕变、抗气氛氧化变形；
3. 主轴材质：45# 调质 + 表层渗铝或 GH3039 耐热圆钢，高转速下同轴度稳定，长期高温不易弯曲形变；
4. 密封结构：分体式迷宫 + 石墨复合浮动密封，预留氮气密封吹扫口，通入低压氮气阻挡炉内裂解气、炭黑粉尘沿轴缝外泄；
5. 转速适配：配套 4 极 / 6 极 / 8 极驱动电机，叶轮工作转速 720～1450r/min，可配合变频电机实现无级调速；
6. 轴套配置：高铝石墨自润滑轴套，免炉内加注润滑油，耐高温干磨，适配无油密闭炉膛环境；
7. 法兰安装尺寸：按照炉体开孔非标测绘定制，法兰平面加工密封槽，搭配高温盘根实现炉体气密；
8. 风量覆盖范围：单套循环风量 800～8000m³/h，依据炉膛容积、炉膛高度调整叶轮直径与叶片倾角；
9. 水冷参数（水冷款）：冷却水进水≤32℃，常规水流量 3～6L/min，依靠循环水冷降低轴端散热温度，保护外侧驱动电机；
10. 动平衡标准：叶轮出厂做 G2.5 等级动平衡校验，高转速运行振动小，避免长期震动造成炉体焊缝开裂；
