电机试验平台其实没有那么神秘——你可以把它理解成一个“电机体检中和心”，专门用来检测电机的各项性能指标。无论你是刚入行的工程师，还是需要搭建测试台的项目负责人，这篇文章都会用通俗的方式，带你快速了解它的构造、怎么用、以及如何选型。
一、它长什么样？核心构造拆解

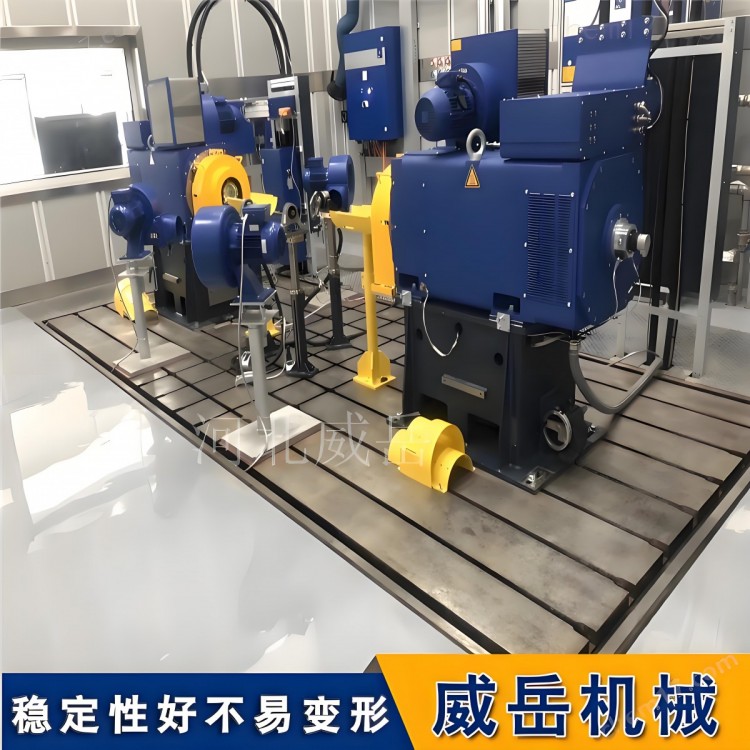

一个完整的电机试验平台，通常由三大块组成：
机械平台（龙骨与地基）：

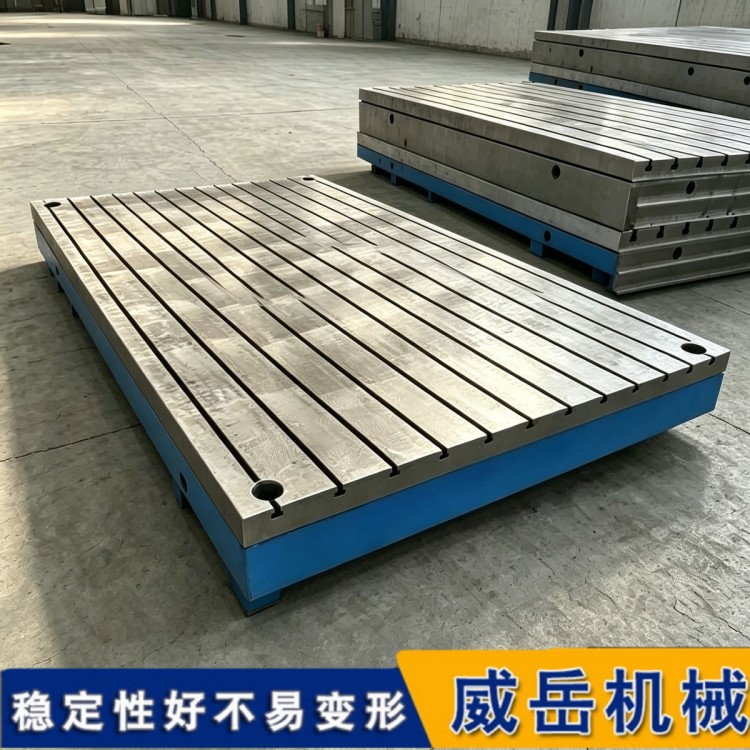

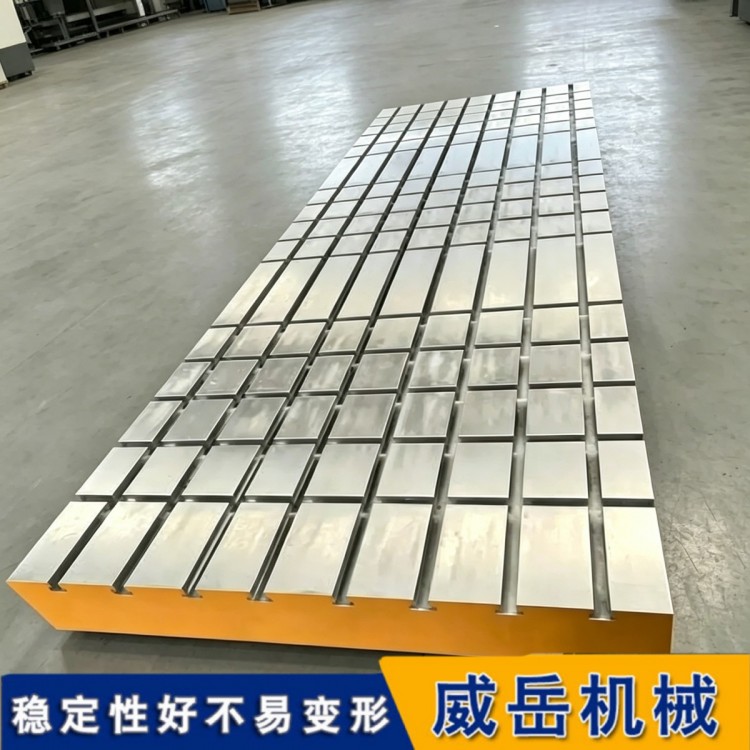

T型槽平台：这是一块厚重的铸铁或花岗岩平台，表面有一条条T型槽。它的作用就一个字——稳。它能通过T型槽和螺栓把电机、测功机等设备牢牢固定住，并保证它们的轴在一条直线上（同轴度），这是测量数据准不准的基础。
底座与支架：用来支撑电机和传感器，有些还带减震功能，防止电机自己振动影响测量。
测功机（给电机“上强度”）：
这是平台的核心部件，相当于跑步机上的阻力系统。它给电机施加负载（就是“加载”），模拟电机带动风扇、车轮或机床的真实工作状态。
常见的有三种：
磁粉测功机：便宜、控制简单，适合测小功率电机，但转速不能太高。
电涡流测功机：适合测高速、大功率的电机，运行平稳，但产生的热量多。
电力测功机：先进、精0准，能测动态性能，还能把测试产生的电能回收利用（回馈电网），省电省钱。
传感器与控制系统（眼睛与大脑）：
传感器：包括测量扭矩/转速的扭矩传感器、测量温度的传感器、测量振动的传感器。高精度的扭矩传感器精度能到±0.05%。
功率分析仪：高精度测量电压、电流，结合转速扭矩算出电机效率。
软件：在电脑上操作，设置测试工况，自动记录数据，生成专业的测试报告。
除了机械硬件，电控系统提供被测电机需要的各类电源，也是平台必不可少的组成部分。
二、它能干啥？常见应用场景
这套设备不是实验室专属，它在很多行业都扮演着质检官的角色：
新能源汽车：测试驱动电机的效率图谱，看它在不同车速和路况下的耗电量，直接影响汽车续航里程。还会模拟山路爬坡、高速超车等工况。
工业电机与家电：检测我们常见的异步电机、空调风机电机等。看它的能效是否达标（比如国际标准IE3/IE4），以及长时间运行会不会过热。
伺服与精0密控制：测试机器人关节电机、数控机床主轴。看它在收到指令后，能不能在几毫秒内反应过来，以及位置控制的精度高不高。
研发与质检：研发阶段靠它找设计缺陷优化性能，出厂前靠它把关确保每台电机合格。
三、怎么挑？选型避坑指南
新手选型容易迷茫，只要抓住下面5个关键指标，就能理清思路：
精度与量程（首要指标）：
看数据：搞研发就选高精度的（如扭矩精度±0.05%），做粗加工或老化测试可以选普通精度。
看功率：平台能测多大电机？留出余量，建议被测电机功率不超过测功机额定功率的90%。
转速与扭矩（核心参数）：
搞清楚你的电机是高速小扭矩（像电钻）还是低速大扭矩（像起重机电机），测功机的型号必0须匹配。
台体本身素质（基础保障）：
材质：优先选HT250或QT600等高强度铸铁，必0须经过时效处理（可以理解为“自然老化”过程），这样的平台才不容易变形。
平面度：根据国标，测试平台至少选0级（平面度≤0.05mm/m），精0密测试选00级。
软件与自动化（省不省心）：
软件好不好用很关键。要能自动加载、自动记录、自动生成报告，能自定义测试流程，这能大大提升工作效率。
特殊环境需求：
比如测试航空航天电机可能需要真空环境，测试车用电机需要-40℃到150℃的高低温环境箱。如果有这类需求，一定要提前和厂家沟通定制。
四、新手常见误区
误区一：买回来直接装 —— 错。平台安装后必0须用水平仪调平，电机和测功机连接时必0须用激光对中仪校准同轴度。不同心，数据全白费。
误区二：只盯着硬件 —— 硬件决定了能不能测，软件决定了测得好不好用、快不快。
误区三：忽视散热 —— 测功机加载会产生巨大热量，尤其是磁粉和电涡流类型，必0须配好水冷却系统，否则设备容易烧坏。
总结
搭建电机试验平台，就是建立一个能精0准控制、稳定测量的测试环境。如果你是新手，建议先从明确被测电机的参数（功率、转速）和测试目的（研发/质检）入手，然后按照“T型槽平台 -> 测功机 -> 传感器与仪器 -> 软件”的顺序逐步搭建，或直接找集成商采购成套设备。
