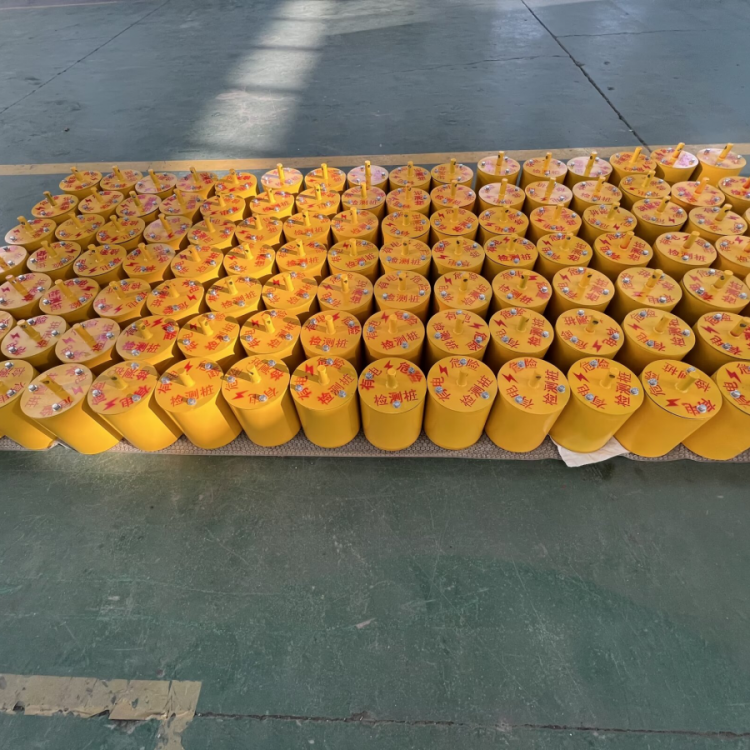

城镇燃气管道小型井下测试桩井口装置 阴极保护防腐材料

完整阴极保护系统由恒电位仪、辅助阳极、牺牲阳极、接地线缆、绝缘装置与测试桩六大模块构成，其中恒电位仪负责输出保护电流、阳极完成电化学极化作业，测试桩则是整套系统唯一地面数据出口，稳居阴极保护系统监测枢纽的核心地位，是串联电源端、阳极地床与被保护金属构筑物的关键桥梁，没有标准化布设的测试桩，整套阴保系统无法量化管控、参数无从校准，阴极保护只能停留在粗放式经验运维层面。从系统架构逻辑来看，地下管线、储罐等被保护构件深埋土层内部，肉眼无法直观查看腐蚀状态，管道自然电位、通电极化电位、回路保护电流等电化学参数全部隐藏在土壤介质中，测试桩通过预埋专用测试线缆，将地下金属体的电信号引至地面接线端子，把不可测的地下数据转化为可现场实测的量化数值，成为打通地下工况与地面运维的唯一通道，这一不可替代的物理导出功能，奠定了测试桩在系统内的基础性枢纽地位。

依据 GB/T21448-2017 埋地钢质管道阴极保护国家标准要求，干线管道每 1～2km 布设一支基础测试桩，穿跨越、三通、绝缘接头、土壤突变区加密布桩，全线路由测试桩划分若干监测单元，每一个单元的阴保运行参数都以辖区桩体实测数据作为基准，恒电位仪电压、电流的每一次调配，均依托前后点位测试桩读数完成整定，电源输出过高造成过保护、输出不足引发欠保护的判定标准，全部由测试桩数据界定边界。在牺牲阳极配套保护体系中，镁、锌、铝系牺牲阳极埋设于地下，阳极损耗速率、实时输出电流无法直接观测，专用牺牲阳极测试桩单独引出阳极接线，定期实测阳极输出电流，以此预判阳极剩余使用寿命，科学规划阳极更换周期，实现牺牲阳极资源合理化管控。

对比系统其他部件优势，恒电位仪仅能管控输出电量，无法掌握沿线管道分段电位；阳极地床仅负责释放保护电流，不能反馈远端极化效果；绝缘接头仅起到隔离漏电作用，自身无数据反馈能力，唯有测试桩兼具全段采样、分段监测、多点校验多重属性。同时测试桩兼容多类型测量需求，一支组合式测试桩可同步实现电位、电流、绝缘性能三项检测，一套桩体覆盖单点全维度工况采集需求，大幅简化系统监测架构。从工程全周期维度，项目建设期依托测试桩完成系统初次调试，运维期依靠测试桩常态化巡检，大修改造阶段借助桩体数据锁定故障漏点，贯穿设计、施工、投运、运维全生命周期。依托枢纽定位带来的采集优势，测试桩成为阴极保护系统实现标准化、规范化运行的先决条件，是整套防腐体系不可或缺的核心组成部分。
