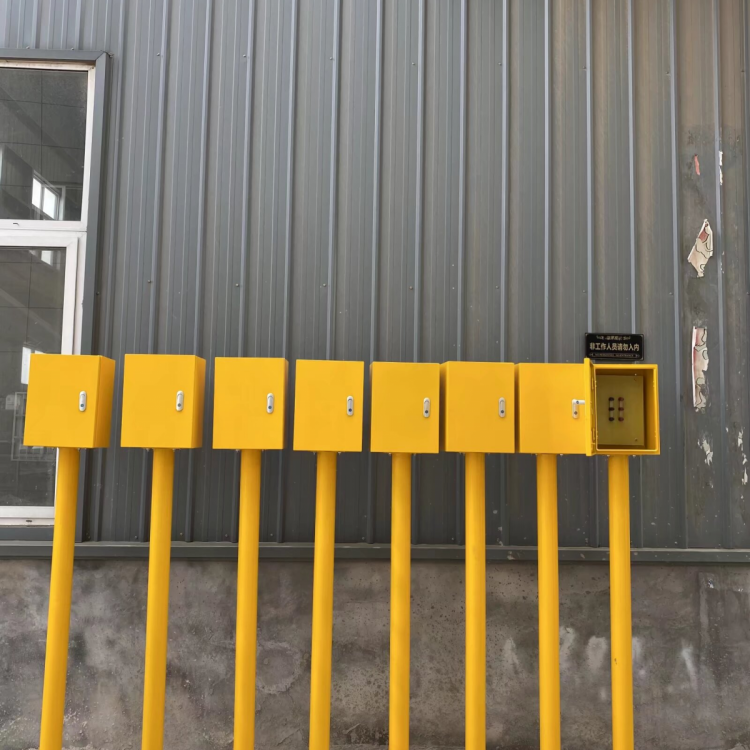

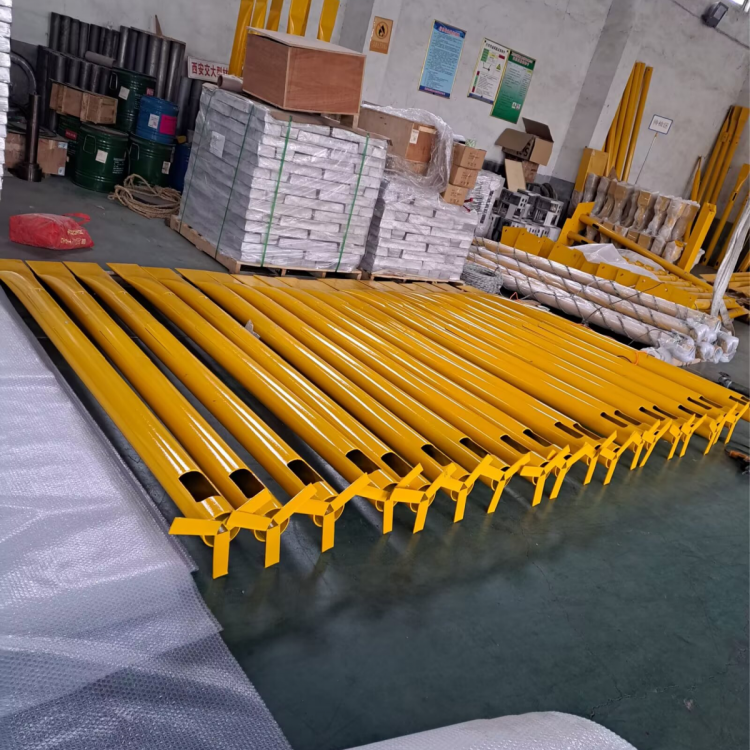

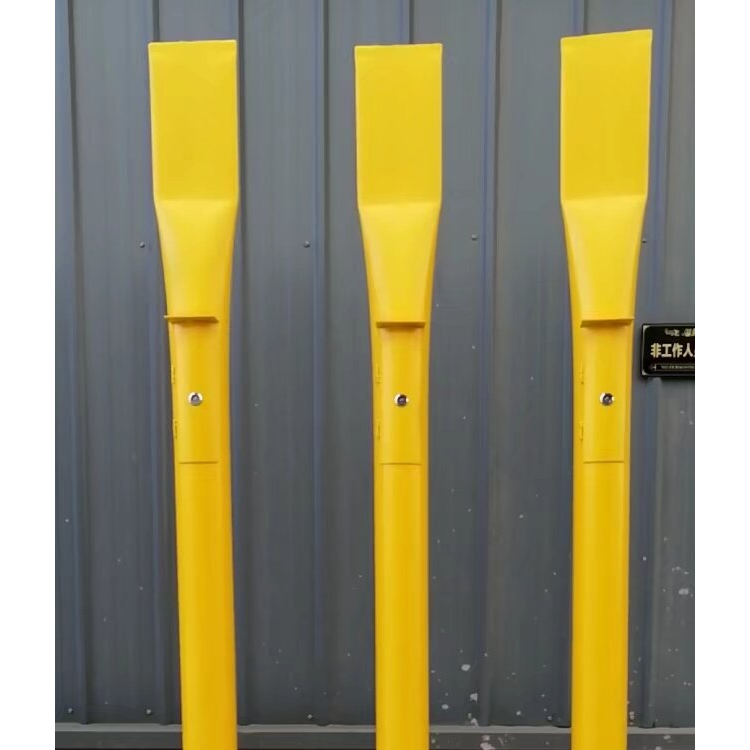

阴极保护普通测试桩 1米2米3米碳钢不锈钢玻璃钢水泥材质

测试桩的选址、布设间距、点位布局合理性，从宏观层面决定阴极保护系统的监测覆盖范围与故障排查效率，不合理的点位规划会形成监测盲区，隐蔽区域管道腐蚀隐患无法被及时发现，最终造成阴极保护系统调控滞后、局部管段防腐失效，是阴极保护工程设计阶段关键管控要素。依据 GB/T21448-2017 埋地钢质管道阴极保护规范，长输干线常规测试桩布设间距宜控制在 1~2km，弯头、三通、管道穿跨越公路铁路、绝缘接头两侧等腐蚀高发关键节点需加密布设，缩短至 300~500m，若设计阶段盲目拉大布设距离，长距离管段无监测点位，中间区域电位失控无法实时掌握，恒电位仪只能依据两端测试数据统一调压，极易出现近端过保护、远端欠保护的两极分化现象。

选址远离杂散电流干扰源是规避数据失真的硬性准则，测试桩与高压输电线路距离不足 50m、临近电气化铁路 100m 以内时，交流电杂散电流在土壤中形成交变电位场，参比电极基准电位被交变电场干扰，测得电位持续不规则跳动，运维人员无法区分数值波动是系统自身故障还是外界干扰，频繁调整恒电位仪输出参数，造成外加电流阴极保护系统输出功率无序变化，深井阳极、预包装牺牲阳极长期处于负载紊乱工况，大幅缩短阳极使用年限。部分项目将测试桩设置在垃圾填埋场、化工排污沟渠周边，周边土壤被废液持续污染，土壤介质逐年变化，同一测试点位年内电位漂移幅度超 300mV，数据失去纵向对比参考价值，无法精准研判阴极保护系统逐年运行状态。

点位代表性是选址另一核心要求，单根测试桩的数据需能够代表周边数百米管道土壤环境与保护工况，若桩位布设在局部回填砂石、人工换土区域，该处土壤电阻率与管道全线原生土层参数差异巨大，以此点位数据作为全线调控依据，会误导恒电位仪参数整定。例如局部换土区土壤电阻率偏低、极化更容易实现，测得电位偏负，运维人员降低输出后，其余原生土层管段出现保护不足，埋地管道加速电化学腐蚀。同时测试桩选址需要兼顾运维可达性，埋设于农田深处、大型构筑物正下方等难以抵达区域，日常巡检无法常态化开展，桩体密封破损、线缆老化等隐性故障长年无法排查，逐步发展为监测失效点位，对应管段失去数据管控，成为阴极保护系统薄弱环节。

在多阳极组协同运行的外加电流阴极保护系统中，阳极地床周边必须配套布设测试桩，用于监测阳极输出电流与地床接地电阻，缺失该点位会导致阳极地床老化、接地电阻升高无法被提前预判，地床失效后整套阴极保护回路导通受阻，大面积管道瞬间失去保护。优化布局层面，新建管线优先在土壤电阻率突变分界点、不同防腐层搭接位置增设测试桩，实现分段监测、分段调控，依托精准分区数据精细化调整恒电位仪输出，消除保护失衡问题，全面提升阴极保护系统整体管控精度。
