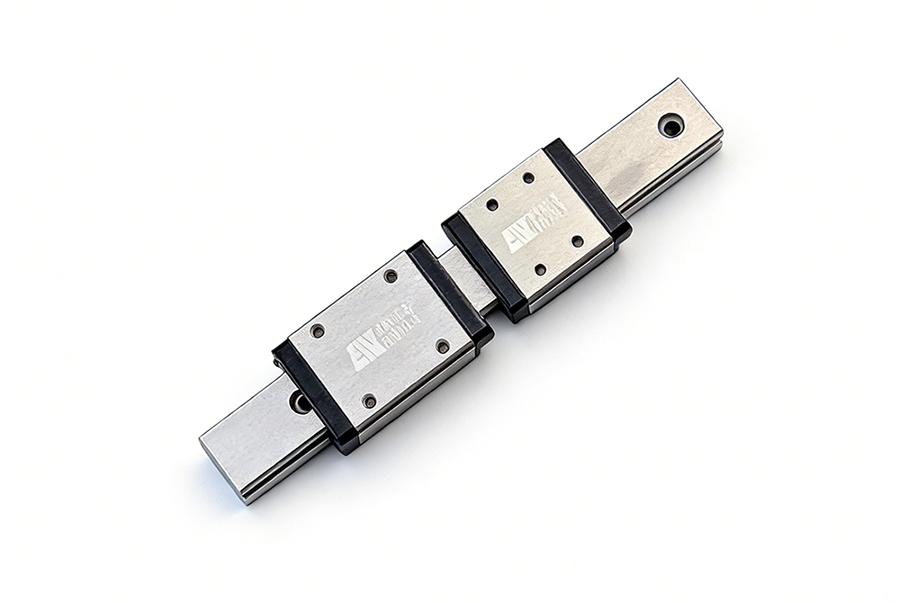

达沃鑫DVW9微型宽幅线性导轨

达沃鑫DVW9微型宽幅线性导轨是达沃鑫出品的 9 规格级宽幅微型线性导轨（DVW 宽幅系列），主打宽轨设计、高力矩、强刚性、可单轴稳定运行，专为空间紧凑但对负载力矩、抗倾覆性要求高的精密传动场景设计。

一、型号与核心规格

型号定义：DVW（达沃鑫宽幅微型导轨）+ 9（规格 9）+ 滑块类型（C 标准 / H 加长）。

滑轨宽度：WR=18mm（为规格 9 的 2 倍，宽幅核心特征）。

达沃鑫DVW9微型宽幅线性导轨滑块选型：

DVW9C：标准型滑块（长 39.3mm、宽 21mm）

DVW9H：加长型滑块（长 50.7mm、宽 23mm）

尺寸参数：组合总高 H≈11mm；标准节距 20mm、端距 7.5mm；标准长度可达 1000mm（可定制）。

材质：合金钢（高负载耐磨）、全不锈钢（滑块/滑轨/钢珠/配件全不锈钢，防锈耐腐蚀）

精度等级：普通级（N）、高级（H）、精密级（P）三档。

预压等级：间隙预压（FZ）、轻预压（FC）、中预压（F0）。

二、结构与性能特点

宽轨高刚性：18mm 加宽滑轨，力矩承载约为同规格 DVN9 标准型的 3 倍，可单轴独立使用、抗倾覆强。

歌德式四点接触：四向等载，可承受上下、左右、倾覆复合负荷，刚性与稳定性均衡。

钢珠防脱落：滑块内置微型保持钢丝，取下滑块钢珠不脱落，安装维护更安全。

顺畅低噪：全钢珠循环+精密保持器，行走平顺、噪音低、长期精度稳定。

润滑与防尘：端盖侧预留注油孔，可注 射 器补油；标配刮油片，防尘防污、寿命更长。

品质溯源：滑块刻印型号、Logo、生产批号；通过 ISO9001 质量体系认证。

三、适用场景

精密设备：半导体检测、精密测量仪器、光学设备、医疗分析仪器。

自动化装置：3C 组装、小型机械手、点胶/焊锡设备、精密定位平台。

单轴重载场景：需要宽轨稳性、抗倾覆、单轴即可满足的紧凑传动机构。
