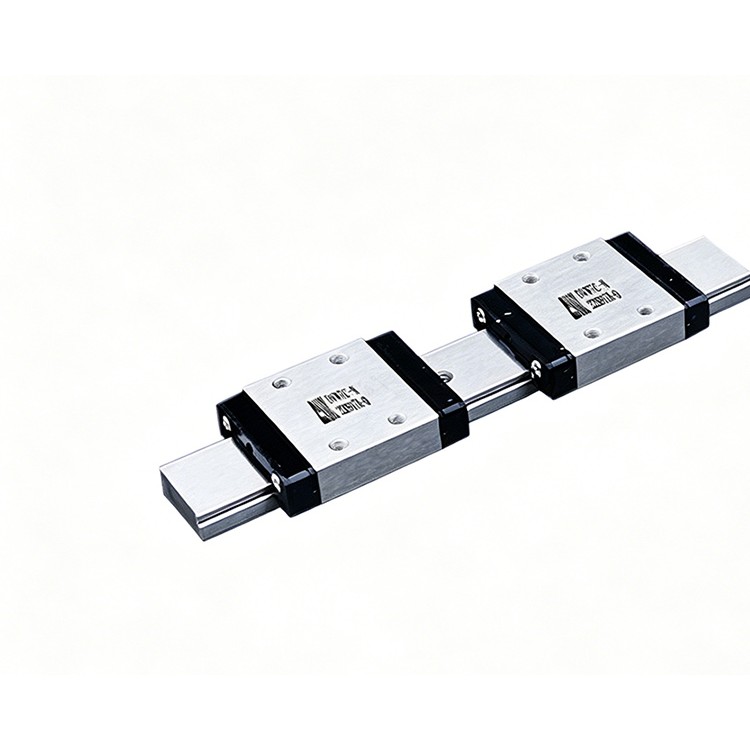

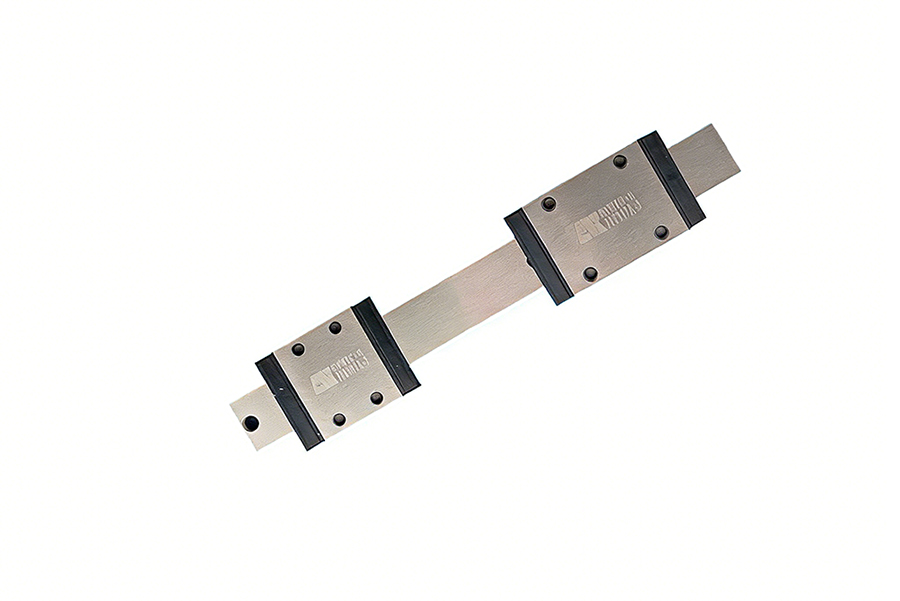

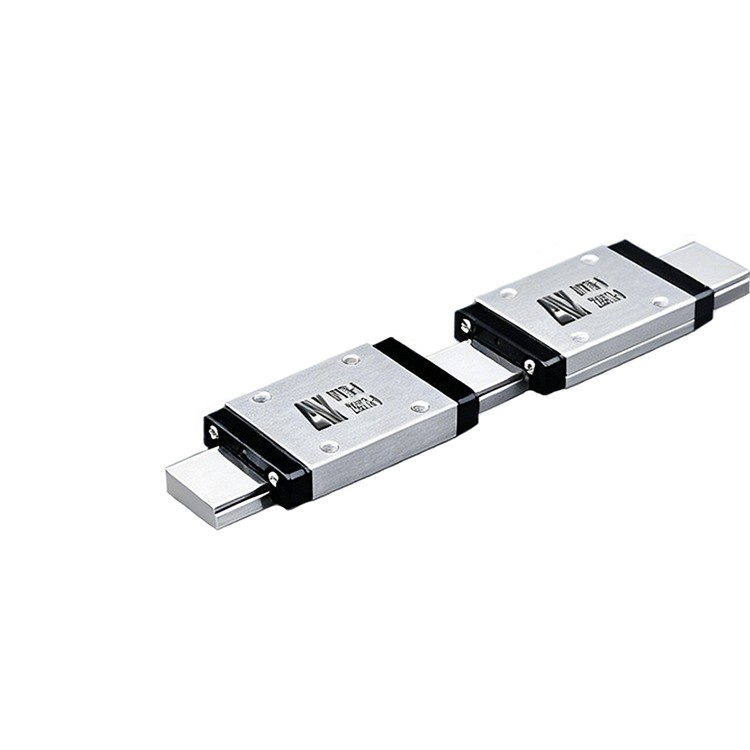

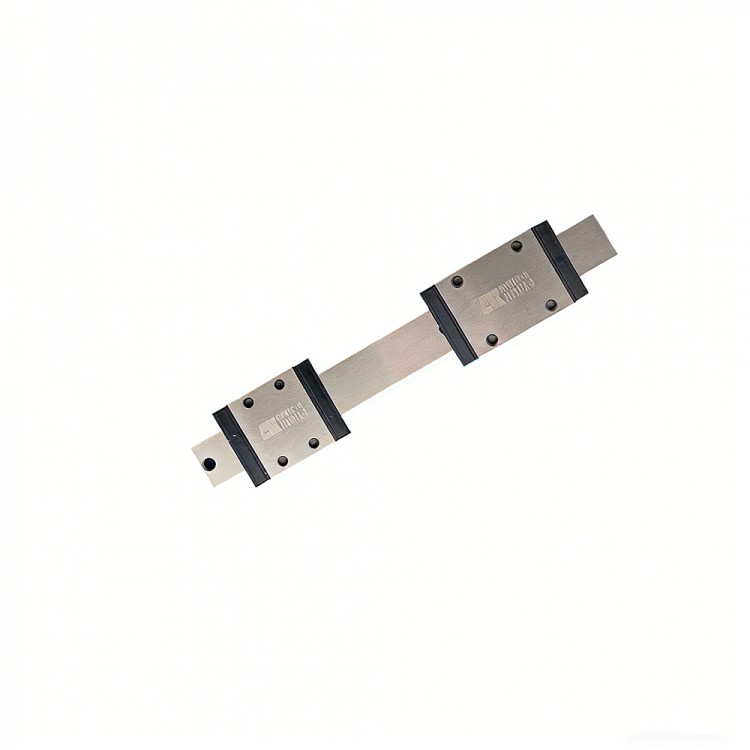

达沃鑫DVW7微型宽幅线性导轨

达沃鑫DVW7微型宽幅线性导轨是达沃鑫推出的 7 规格级宽幅微型线性导轨（DVW 宽幅系列），核心特征是滑轨加宽、高刚性、大扭矩，在微型尺寸下实现远超同规格标准导轨的负载与抗倾覆能力，专为空间受限但对力矩稳定性要求高的精密传动场景设计。

一、型号与核心规格

型号定义：DVW（达沃鑫宽幅微型导轨）+ 7（规格 7）+ 滑块类型（C 标准 / H 加长）；

滑轨宽度：WR=14mm（为规格 7 的 2 倍，宽幅核心标识）。

滑块选型

DVW7C：标准型滑块（适配常规安装与负载，尺寸参考：总长约 32.5mm、宽 16mm）；

DVW7H：加长型滑块（提升负载与刚性，尺寸参考：总长约 44mm、宽 18mm）。

尺寸参数

组合总高 H=9mm，滑块与滑轨间距 H1=1.9mm，外侧间距 N=5.5mm；

滑轨厚度 Hr=5.2mm，固定螺栓规格 M3×6；

标准节距 P=30mm，标准端距 E=10mm，标准长度可达 1000mm（可定制）。

单位重量约 0.51kg/m

达沃鑫DVW7微型宽幅线性导轨材质

全不锈钢（滑轨、滑块、钢珠及配件均为不锈钢，抗腐蚀、适用于潮湿/洁净环境）；

合金钢（高耐磨、高负荷，适用于对强度要求更高的工况）；

精度等级：普通级（N）、高级（H）、精密级（P）三档，满足从自动化到精密仪器的不同需求；

预压等级：支持间隙预压（FZ）、轻预压（FC）、中预压（F0），按需匹配精度与刚性。

二、结构与性能特点

宽幅高刚性：14mm 加宽滑轨设计，容许静力矩约为同规格 DVN7 标准型的 3 倍，可单轴独立稳定运行，抗倾覆能力显著提升。

歌德式四点接触：钢珠与滚道四点接触，可均衡承受上下、左右、倾覆等多方向负荷，刚性强、运动精度高。

钢珠防脱落：内置微型保持钢丝，取下滑块时钢珠不脱落，安装与维护更安全、便捷。

顺畅低噪：全钢珠循环系统搭配精密保持器，运动平顺、噪音低，长期运行精度稳定。

润滑与防尘

端盖侧预留注油孔，可用注 射 器补油，维护灵活。

标配刮油片，有效防尘防污，延长使用寿命。

品质管控：滑块刻印型号、Logo 及生产批号，全流程可溯源；通过 ISO9001 质量管理体系认证。

三、适用场景

精密设备：医疗分析仪、实验室自动化平台、半导体检测装置、光学测量仪器。

自动化装置：3C 电子组装、小型机械手、点胶/焊锡设备、精密定位平台。

单轴重载场景：空间紧凑但需高力矩、强抗倾覆能力的小型传动机构。
