金属腐蚀是工业领域普遍存在的难题，尤其是长期埋设于地下、浸泡在水体中的钢制管道、储罐、钢结构件，长期接触土壤、海水、工业污水等电解质介质，电化学腐蚀会逐年侵蚀设备本体，造成管壁变薄、罐体渗漏、结构强度下降等安全隐患。为解决这一问题，外加电流阴极保护技术凭借防护范围大、使用寿命长、后期运维便捷、可适配复杂工况等优势，成为长距离管道、大型储罐群、海洋平台等设施防腐的首选方案。恒电位仪作为外加电流阴极保护系统的核心电源与控制设备，区别于普通直流整流器，其核心特质在于恒电位自动控制，依靠模拟电路或智能微控系统，结合电化学极化原理，动态输出保护电流，稳定被保护金属的极化电位。本文从系统架构、控制逻辑、运行机制、工况适配等角度，系统阐述外加电流阴极保护恒电位仪的工作原理。
要弄懂恒电位仪的运行逻辑，首先要区分牺牲阳极阴极保护与外加电流阴极保护的差异，从而明确恒电位仪的定位。牺牲阳极法依靠金属电位差形成原电池，依靠阳极金属自然溶解提供保护电流，适用于短距离、小型设备防腐；而外加电流法需要外部专用电源主动输出大电流，适配长距离管线、大型储罐等大防护面积场景，恒电位仪就是专为该场景设计的专用直流电源。其工作的根本依据是金属极化理论：当向金属通入直流电流时，金属电极电位会发生极化偏移，向负方向移动，当电位偏移至规定保护区间后，金属表面的阳极腐蚀反应会完全被抑制。不同材质、不同使用环境的金属设施，对应的最优极化电位各不相同，这就要求供电设备不能简单输出固定电流，必须以电位为控制目标，实时调整输出功率，这也是 “恒电位” 名称的由来。
整套外加电流阴极保护系统由三电极体系与主机电路系统两大板块构成，三电极体系包含被保护金属构件（工作电极）、参比电极、辅助阳极，是实现电化学保护的物理基础；主机电路系统包含电源变换模块、信号采样模块、比较控制模块、功率输出模块、故障保护模块，是实现自动调控的电气核心，两大板块协同运作，构建起完整的保护与控制体系。
被保护金属作为工作电极，是整个防腐系统的保护对象，也是电流回路的重要组成部分。辅助阳极作为对电极，选用耐蚀性极强的惰性材料，只负责传导电流，自身不会发生明显腐蚀，可长期埋地使用。参比电极是整个控制系统的 “基准标尺”，它拥有固定且稳定的电极电位，不会受外界电流、介质环境影响，专门用于精准测量工作电极的对地电位，目前埋地工程中应用最广泛的是饱和硫酸铜参比电极，海水环境则多选用氯化银参比电极。三支电极配合电缆、电解质介质，形成电流主回路与信号采样回路两条独立线路，电流主回路负责输送防腐保护电流，信号采样回路负责传递电位监测信号，两路线路互不干扰，保障监测与输出的精准性。
从电气控制角度来讲，恒电位仪本质是一台带深度负反馈的自动调节直流电源，负反馈控制是其实现恒电位功能的核心原理，整套运行过程形成不间断的闭环循环。首先是电能变换阶段，市政交流电接入设备后，依次经过隔离、降压、整流、滤波处理。工频交流电波形呈周期性变化，无法直接用于阴极保护，主机内部的晶闸管整流桥将交流电转换为直流电，再通过滤波电抗器、电解电容组成的滤波电路过滤电流纹波，输出波形平滑的直流电，为后续电流输出提供合格能源。老式恒电位仪多采用模拟电路控制，新一代智能设备则采用单片机、DSP 微处理器搭配 PID 调节算法，控制精度、响应速度与稳定性实现全面升级。
接下来进入信号采集与对比阶段，这是自动调节的起始环节。参比电极持续采集工作电极（被保护金属）的实时极化电位，将模拟电信号传输至主机的信号放大电路。微弱的电位信号经过放大处理后，送入比较单元，与设备面板上人工设定的目标保护电位进行比对，计算出电位偏差值。PID 控制电路会对偏差值进行运算分析，根据偏差的大小、变化速率输出对应的控制指令。
控制指令会作用于移相触发电路，改变晶闸管的触发脉冲相位，进而调整晶闸管的导通角，最终改变直流输出的电压与电流大小。具体调节逻辑分为两种工况：第一种是欠保护工况，当土壤电阻率升高、管道防腐层破损面积增大、外界干扰电流入侵时，被保护金属电位会正向偏移，偏离设定保护值。此时系统判定保护力度不足，控制电路增大晶闸管导通角，提升输出电压与电流，加大极化强度，迫使金属电位回落至标准区间。第二种是过保护工况，当土壤含水率升高、介质导电能力增强、外界负载减小时，金属电位会过度负移，进入过保护区间。持续的过保护会让金属表面产生大量气，造成防腐涂层鼓包、脱落，甚至损伤金属基体，此时控制系统会减小晶闸管导通角，降低输出功率，将电位回调至安全范围。
这种 “采样 — 放大 — 对比 — 运算 — 调节 — 输出” 的闭环循环不会中断，设备每秒完成数十次甚至上百次信号检测与调节，无论外界环境如何变化，都能将被保护金属电位稳定在极小波动范围内。常规工业设备的电位控制误差可稳定在 ±5mV 以内，完全满足阴极保护工程的技术要求。

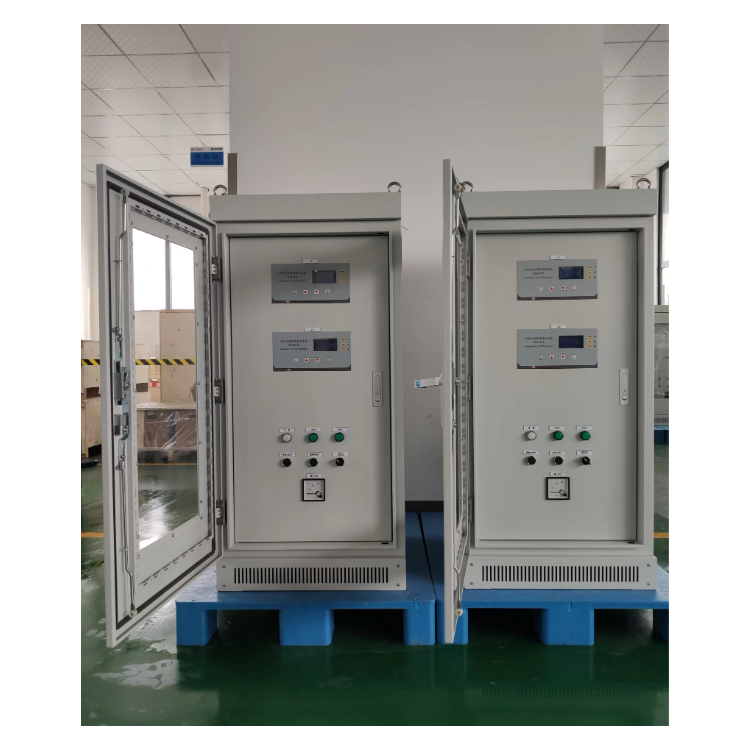

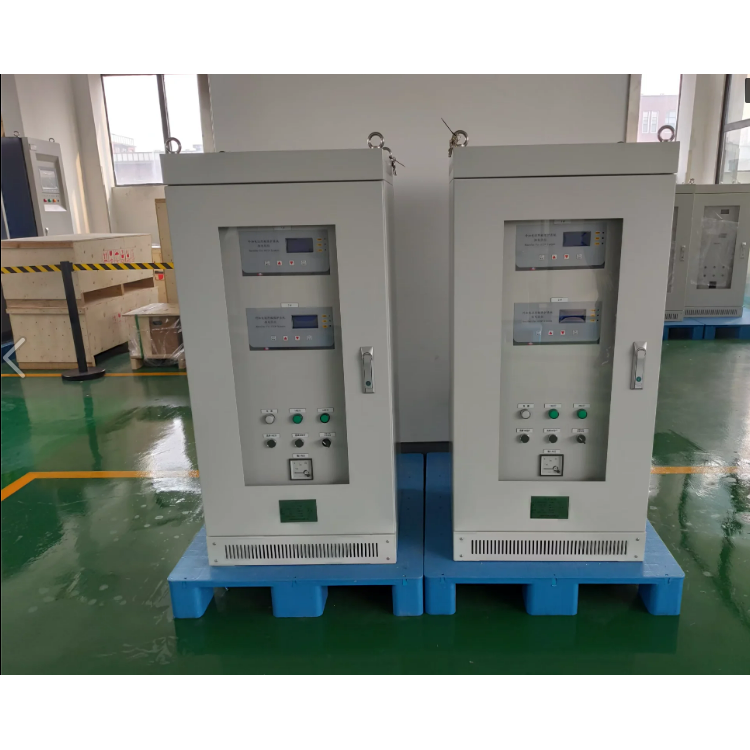

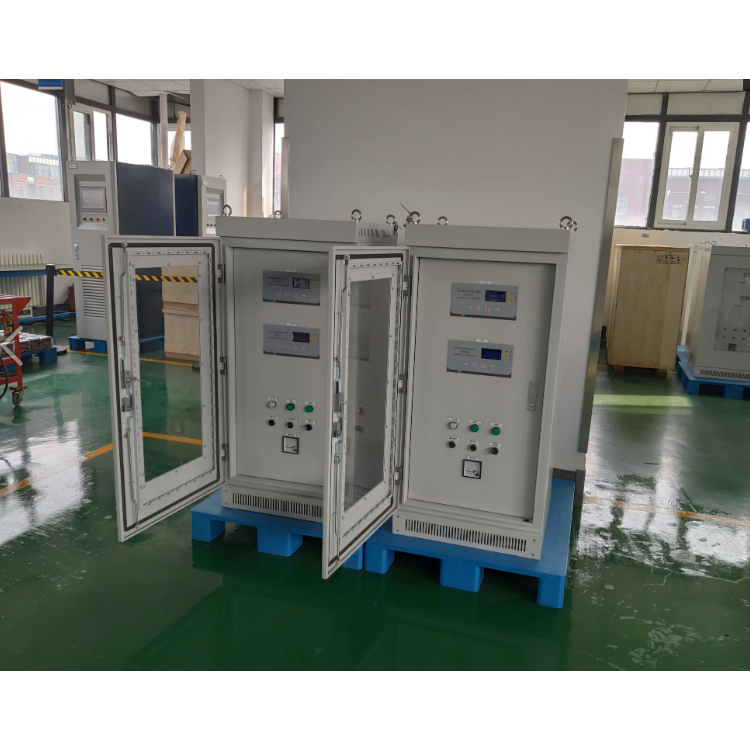

除核心控制回路外，现代恒电位仪还集成了完善的辅助功能与安全防护机制，进一步提升设备可靠性。设备配备独立的人机交互界面，可实时显示输出电压、输出电流、管道极化电位等运行参数，支持现场手动设定保护电位、切换恒电位 / 恒电流工作模式。针对野外复杂工况，设备设置了过流保护、短路保护、超温保护、防雷保护、参比电极断线报警等功能，当电缆短路、阳极损坏、参比电极失效、设备内部温度异常时，系统会立刻发出声光报警，并自动切断功率输出，避免设备烧毁与保护系统瘫痪。部分一用一备双机配置的恒电位仪，还具备自动切换功能，主设备故障时备用设备立即投入运行，保障长输管道、大型储罐等关键设施不间断受保护。
在实际工程应用中，恒电位仪还可根据场景切换工作模式，除核心的恒电位模式外，还支持恒电流模式、手动调压模式。恒电流模式适用于介质环境极度稳定、电位波动极小的场景；手动模式主要用于设备调试、检修以及特殊应急工况。长输油气管道、城市地下综合管廊、大型油储罐、跨海钢质管线等设施，之所以能够实现数十年免大修，外加电流阴极保护系统与恒电位仪的稳定运行起到了决定性作用。
综合来看，外加电流阴极保护恒电位仪是电化学理论、电力电子技术、自动控制技术相结合的工业专用设备。它以金属极化防腐为目标，以三电极体系为物理载体，以负反馈闭环控制为核心运行逻辑，通过对输出电流、电压的动态调节，精准锁定金属极化电位，从根源抑制电化学腐蚀。随着工业防腐技术不断发展，恒电位仪正朝着智能化、小型化、远程化、节能化方向升级，但其核心工作原理始终围绕电位监测与自动调节展开。深入理解其运行机制，对于设备选型、现场安装、日常运维、故障排查都有着至关重要的作用，也是保障各类金属基础设施长期安全运行的技术基础。
