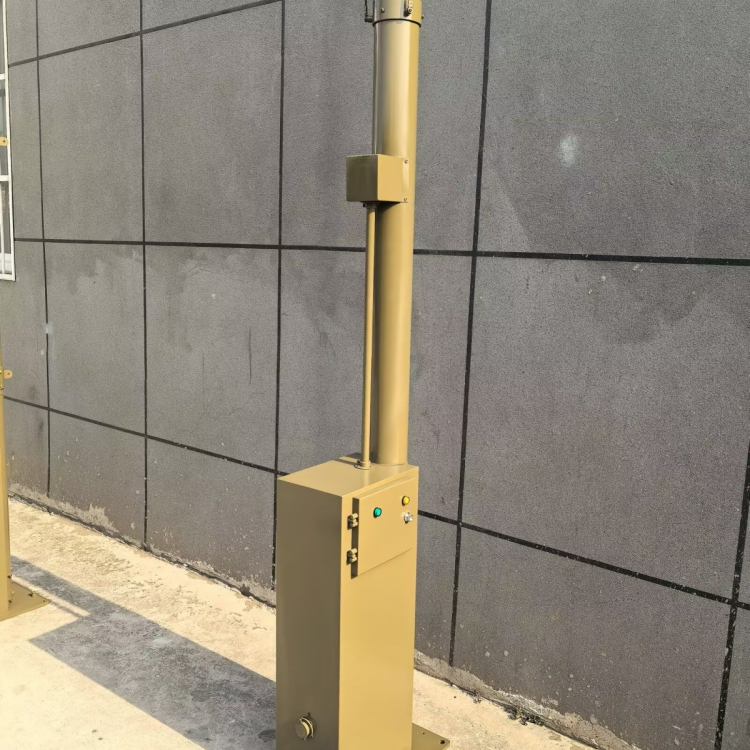

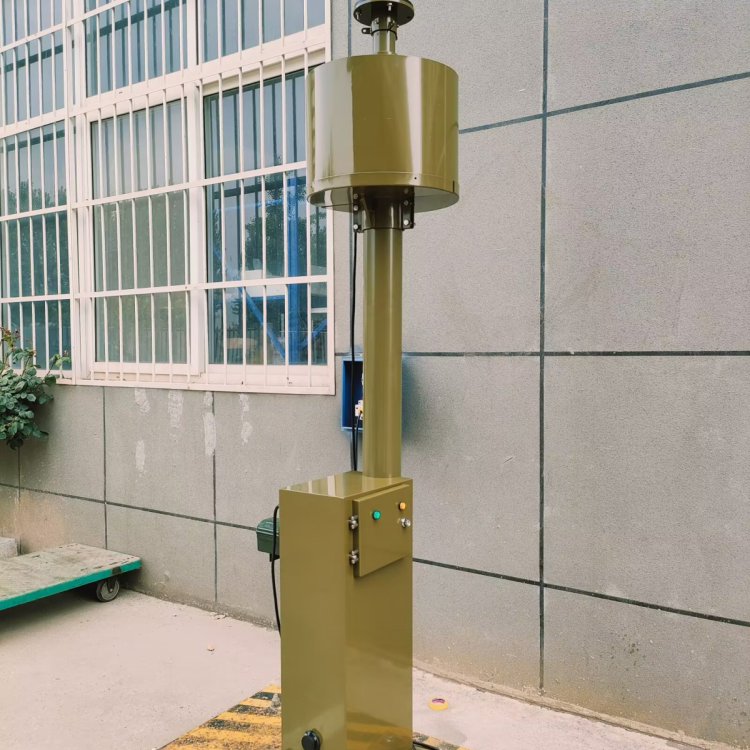

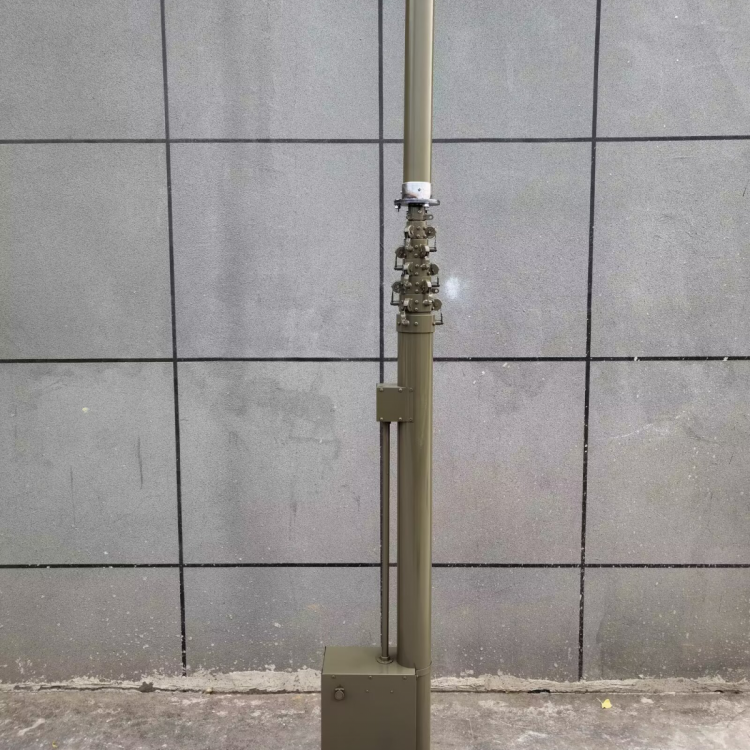

电动升降杆避雷针依靠电机、电控系统实现自动化升降，操作便捷、可远程控制，广泛应用于通信基站、园区安防、智慧工地、大型场馆等场所。该设备集成机械传动、电气控制、防雷接地三大系统，安装工作不仅包含杆体架设、基础施工，更对电气接线、电路布设、电控调试有着严格要求。若接线不规范、电路防护不到位，不仅会造成升降功能失灵，还可能出现漏电、短路，甚至影响防雷系统安全。本文针对电动型升降杆避雷针，详细讲解专属安装措施、电气接线标准、线路布设要求以及系统调试方法，明确施工规范与禁忌。
第一部分为前期准备与机械部分专项安装措施，电动款设备电机、电控箱为核心附属部件，前期准备需额外核对电气配件清单。除常规检查杆体、接闪器、固件之外，重点查验驱动电机、减速箱、控制主机、遥控接收器、限位传感器、电源线、控制线等电气配件，检查电机绝缘层是否完好、传感器灵敏度是否正常、线缆有无破损老化。结合设备功率规划供电线路，明确供电方式，区分交流 220V 市电供电与直流车载供电两种类型，提前布设专用供电回路，严禁与大功率设备共用一条供电线路，避免电压不稳影响电机运行。
基础与底座安装除遵循通用标准外，需预留电气布线空间。落地式基座施工时，在底座内部或基座旁预留线缆穿线管，穿线管选用阻燃 PVC 管或镀锌金属管，管口做倒角处理，防止划伤线缆。底座安装调平紧固后，先固定电机与减速箱组件，电机安装位置保持水平，传动齿轮、联轴器对接精准，同轴度误差控制在允许范围内，联轴器加装防护外罩，防止人员触碰发生机械伤害。电机与杆体传动机构对接完成后，手动盘动传动部件数圈，确认运转灵活、无卡滞、无异常阻力，再进行后续电气安装。
杆体组装、接闪器安装、引下线布设流程与通用规范一致，但电动升降杆杆体内部有控制线、信号线穿行，组装时格外注意保护内部线缆。嵌套套管过程中，缓慢操作，避免挤压、拉扯内部线路，套管衔接处的导电触点安装到位，保证机械伸缩与电气导通双重可靠。顶部接闪器安装牢固，导电连接达标，完成杆体整体组装后，先进行空载手动升降测试，确认机械部分运行正常，再开展电气接线作业。
第二部分是核心的电气接线安装措施与规范，分为主供电线路、电机控制线、限位线路、远程遥控线路四大模块，所有接线工作必须在断电状态下进行。首先布设主供电线缆，线缆规格按照电机额定电流选型，线缆全程穿管防护，走线横平竖直，沿墙体、杆体外侧固定，避开高温、尖锐棱角区域。线缆转弯处保持圆弧过渡，禁止硬折、扭曲。电源线进入控制箱时，通过防水密封接头接入，箱内线缆分类排布，强弱电线路分开布设，强电电源线与弱电控制线保持安全间距，避免电磁干扰。
电机主回路接线严格按照设备说明书标识区分相线、零线、保护地线，接线端子压接牢固，多股线芯不得散丝、外露，每个端子接线数量不超过规范要求。接地保护线单独连接至设备专用接地端子，电机外壳、电控箱体、金属底座全部做保护接地，形成完整保护回路，防止电机漏电伤人。
上下限位传感器是电动升降杆的安全保护装置，接线安装尤为关键。传感器分为机械式与光电式两种，安装时将传感器固定在杆体预设位置，位置偏差会直接导致杆体超程损坏。限位信号线采用屏蔽线缆，减少外界电磁干扰，线缆连接后逐一标记线号，方便后期检修。接线完成后，手动移动杆体触发限位开关，测试通断状态，确保杆体上升至极限高度、下降至完全收回位置时，限位装置可立即切断电机电源。
具备远程遥控功能的设备，接收器安装在电控箱内部或杆体上部信号良好位置，接收器天线外露且避开金属遮挡物，防止信号屏蔽。遥控线路接线完成后，检查信号传输稳定性，排除线路接触不良问题。所有箱内接线完成后，整理线束，使用扎带规整捆绑，箱内空余孔洞全部用密封胶封堵，提升防水防尘能力。户外使用的电控箱，箱体底部预留排水孔，防止箱内积水。
第三部分为线路防护与户外配套安装措施。户外使用的电动升降杆，所有外露线缆必须做耐候防护，室外线缆选用户外专用耐老化电缆，禁止使用普通室内电线。线缆接头尽量设置在箱体内，室外严禁出现裸露接头。长距离走线时，每隔一米设置一个固定线卡，防止线缆随风摆动拉扯端子。穿越地面、墙体的线缆，加装防护套管，地面位置可增设防护盖板，避免车辆、人员碾压破损线路。在雷电高发区域，电控系统前端建议加装浪涌保护器，抑制雷电感应过电压，保护电机与控制模块不被击穿损坏，浪涌保护器按照规范可靠接地。
第四部分为整机通电调试措施与故障排查要点，接线、机械安装全部完成后，进入分步调试阶段，调试遵循 “先单项、后整体，先点动、后连续” 的原则。第一步，通电前全面复查，再次核对所有接线是否正确、接地是否可靠、线路有无短接、绝缘是否完好，确认无误后方可合闸送电。第二步，点动测试电机转向，分别按下上升、下降按钮，观察杆体运动方向是否与操作指令一致，若方向相反，立即断电调换电机相线。第三步，限位功能调试，连续操作升降动作，测试上下限位是否精准起效，若出现限位滞后、失效，及时微调传感器位置，反复测试直至达标。
第四步，连续升降试运行，连续往复升降十余次，全程观察杆体运行速度、平稳度，监听电机、传动机构有无异响，检查线缆是否被拉扯、磨损。同时检测电机温升，正常运行状态下电机外壳温度无明显异常升高。第五步，远程遥控调试，在不同距离、不同方向测试遥控信号，确保遥控启停、升降指令响应灵敏，无延迟、失灵现象。第六步，防雷系统复测，再次检测接地电阻、引下线连通性，确认电气控制系统与防雷系统相互独立、互不干扰，不存在电位串扰问题。
调试过程中如出现故障，立即断电排查：杆体不动作，优先检查供电、熔断器、限位开关；杆体单向运行，排查线路断路、接触器故障；电机异响、抖动，检查传动机构对接、电机固定情况。所有调试项目全部合格后，锁紧所有接线端子、箱体螺丝，完善线路标识，整理调试记录。
最后做好使用交底与后期防护安装，在电控箱、操作面板处张贴操作流程、安全警示，明确禁止强行突破限位、超载使用、私自改动线路等规定。对于长期户外运行的设备，为电控箱、电机加装遮阳防雨罩，延缓电气部件老化。整套电动升降杆避雷针从机械装配到电气接线、系统调试层层把控，才能保障设备自动化运行稳定、防雷功能可靠。
