在石油、化工、市政管网、跨海管线及大型储罐等地下与水下金属构筑物防护领域，阴极保护是遏制金属电化学腐蚀最主流、最经济的技术手段。整套阴极保护系统由恒电位仪、阳极组、测试桩、参比电极以及电位传送器等多个单元协同构成，其中电位传送器作为信号传输与远程监测的核心装置，承担着电位信号采集、转换、远距离传输的关键职能，直接决定了阴极保护系统调控的精准度与运行稳定性。深入剖析电位传送器的应用原理，是掌握阴极保护系统运维、优化防护效果的基础。
金属发生腐蚀的本质是电化学氧化还原反应，裸露的钢铁、管道、钢结构在土壤、海水、酸碱介质中会形成腐蚀原电池，阳极区域的金属不断失去电子发生溶解，最终造成设备破损。阴极保护通过人为施加外部电流，让被保护金属整体成为原电池阴极，以此抑制腐蚀反应发生。而判断阴极保护是否达标，核心指标就是保护电位，不同材质、不同介质环境下的金属构筑物，都有对应的标准保护电位区间。传统人工现场测量电位的方式效率低、数据滞后，且偏远管线、深海设施、密闭罐体内部难以频繁巡检，电位传送器便是为解决电位信号远距离、实时、稳定传输问题而研发的专用配套设备。
电位传送器的基础工作原理建立在模拟信号采集、信号放大、模数转换、隔离传输四大核心环节之上。其前端搭配高精度参比电极，常见类型为硫酸铜参比电极、氯化银参比电极，参比电极作为电位基准，持续拾取被保护金属表面与周围介质之间的实时电位差值。该原始电位信号属于微弱毫伏级模拟电信号，极易受到土壤杂散电流、工业用电、雷电、管线周边电气设备的电磁干扰，若直接长距离传输，会出现信号衰减、波形畸变、数据失真等问题，无法为恒电位仪和后台监测系统提供有效依据。
这就需要电位传送器内部的信号处理模块完成第一道优化工作。首先，内置的高阻抗放大电路对微弱原始电位信号进行线性放大，在不改变信号原有电位特征的前提下，提升信号强度，增强抗干扰能力。其次，设备搭载电气隔离单元，采用光电隔离、磁隔离技术，将采集端与输出端进行电气隔断，彻底阻断地电位环路、杂散电流带来的干扰，这也是电位传送器区别于普通信号线缆的核心优势。在复杂工业厂区、电气化铁路沿线、高压输电线路周边，强电磁环境会严重影响弱电信号，而隔离设计能保证电位数据始终真实可靠。
完成放大与隔离后，电位传送器会根据系统配置，将处理后的模拟信号转换为标准工业信号输出，主流输出类型为 4-20mA 直流电流信号，也可适配 0-10V 电压信号。4-20mA 信号是工业自动化领域通用传输信号，具备传输距离远、线路损耗小、抗干扰能力强的特点，单条线缆即可实现数千米的稳定传输，完美适配长距离输油输气管道、城市综合地下管网的监测需求。转换后的标准信号通过专用线缆传输至现场测试终端、恒电位仪控制柜，或是远程中控平台。
在闭环运行模式下，电位传送器形成了完整的监测 - 反馈 - 调节工作逻辑。实时电位信号传回恒电位仪后，仪器会将实测电位与系统预设的标准保护电位进行对比：当实测电位偏正，说明保护电流不足，金属仍存在腐蚀风险，恒电位仪自动增大输出电流；当实测电位偏负，出现过保护现象，容易引发金属氢脆、涂层脱落，设备则自动减小输出电流。电位传送器不间断采集、传输数据，让整套阴极保护系统实现全自动动态调节，无需人工现场值守。
除基础信号传输外，工业级电位传送器还集成了温度补偿、故障自检、防雷保护等辅助功能。土壤、海水温度变化会影响参比电极的基准电位，温度补偿模块可根据环境温度修正电位数值，消除温度带来的测量误差；故障自检功能可实时监测参比电极断路、线路短路、信号中断等问题，并上传故障代码，方便运维人员快速排查；外置防雷模块则能抵御户外管线区域的雷击破坏，提升设备户外使用寿命。

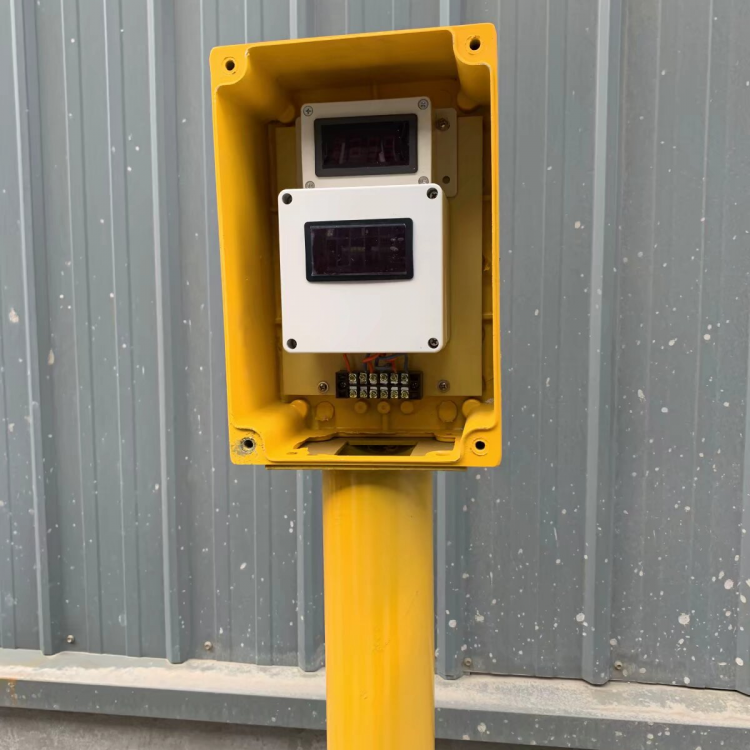

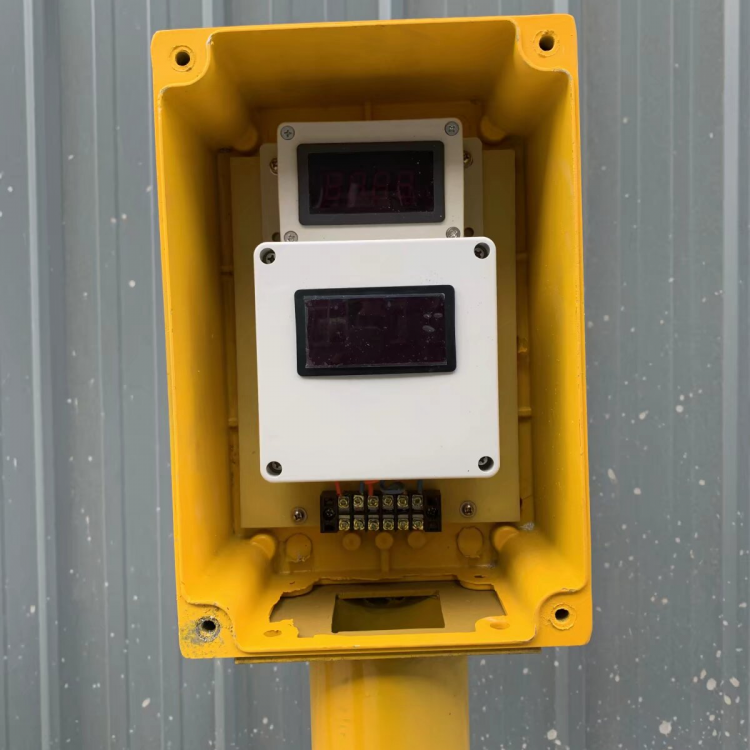

在实际应用场景中，电位传送器多安装在测试桩、阀室、管线转角、储罐围堰等位置，与参比电极、牺牲阳极、外加电流阴极保护系统配套使用。对于长达数十公里的长输管道，按照一定间距布设电位传送器，可实现全线保护电位网格化监测；对于大型储罐、码头钢桩等集中式金属构筑物，多点位布设设备，能够精准掌握不同区域的防护状态。
总而言之，电位传送器并非单纯的信号中转装置，而是阴极保护系统中连接现场工况与控制终端的 “神经枢纽”。它依托电化学信号采集、电路放大隔离、标准信号转换的原理，解决了微弱电位信号远距离传输易失真、易受干扰的行业难题，让阴极保护从传统人工巡检模式升级为自动化、智能化监测调控模式。理解其应用原理，才能合理选型、规范安装与日常维护，充分发挥阴极保护的防护效能，延长金属构筑物的服役年限，降低腐蚀带来的安全隐患与经济损失。
