在油气长输管道、城市市政管网、工业工艺管道的阴极保护工程里，电位传送器是实现保护电位实时采集、信号转换与远程传输的核心设备。设备安装质量直接决定电位数据的准确性、系统运行稳定性以及使用寿命。结合管道敷设形式、沿线环境、配套设施差异，行业内形成了多种标准化安装方式。不同安装方式适配不同工况，施工要求、防护标准与运维特点也各有区别。本文结合埋地管道、架空管道、站场管线等不同应用场景，全面介绍电位传送器各类安装方式、适用范围以及标准化施工流程。
埋地管道是阴极保护工程中占比最高的类型，与之配套最普遍的安装形式便是测试桩内置式安装，这也是长输干线管道的首选方案。按照阴极保护设计规范，埋地管道每隔一定距离布设专用测试桩，桩体内部预留设备安装空间、线缆通道与接线端子，为电位传送器提供了天然的安装载体。这种安装方式将设备整体置于测试桩腔体内部，依托桩体实现防雨、防尘、防外力破坏，整体防护效果优异。施工时首先对测试桩内部进行清理，检查腔体干燥度，随后利用绝缘支架、塑料卡扣将电位传送器固定在桩体中上部位置，底部预留充足空间规避地面积水浸泡。
接线环节是内置安装的核心要点，需严格区分输入、电源与输出线路。管道本体测试引线、参比电极引线接入设备信号输入端，直流供电线路与 4-20mA 标准信号输出线分区排布，所有线芯使用冷压端子压接，接线完成后用防水绝缘胶带、密封胶对端子做灌封处理，防止潮气渗入造成电路短路。信号输出线缆沿测试桩预留管道直埋敷设，全程选用屏蔽电缆，且与高压电力线缆保持安全间距，降低电磁干扰。测试桩顶盖加装密封胶圈，保证整体密闭性。该安装方式布线距离短、信号损耗小、现场布局规整，日常巡检仅需开启桩盖即可完成设备检查、参数调试，运维便捷，广泛应用于野外长输管线、城市主干道埋地管网等常规区域。

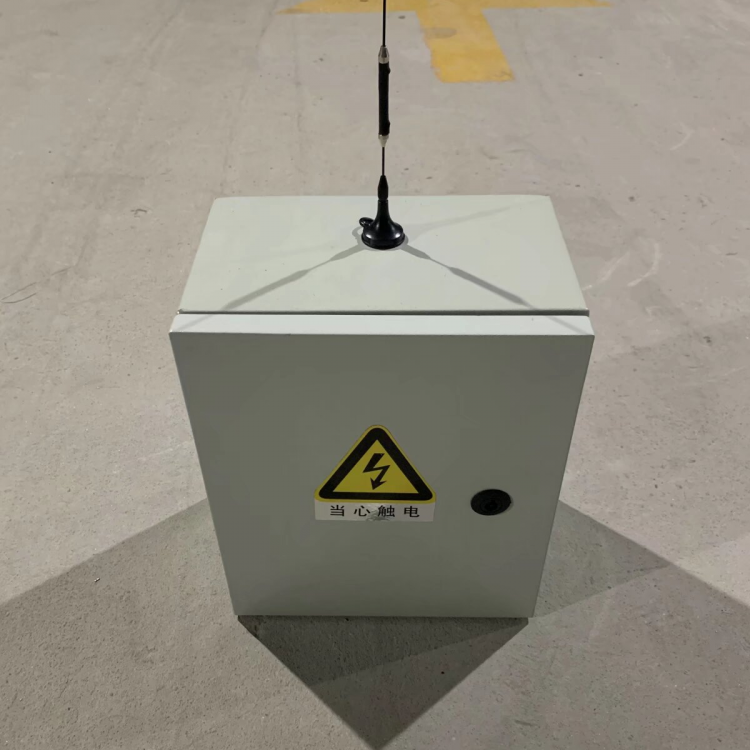

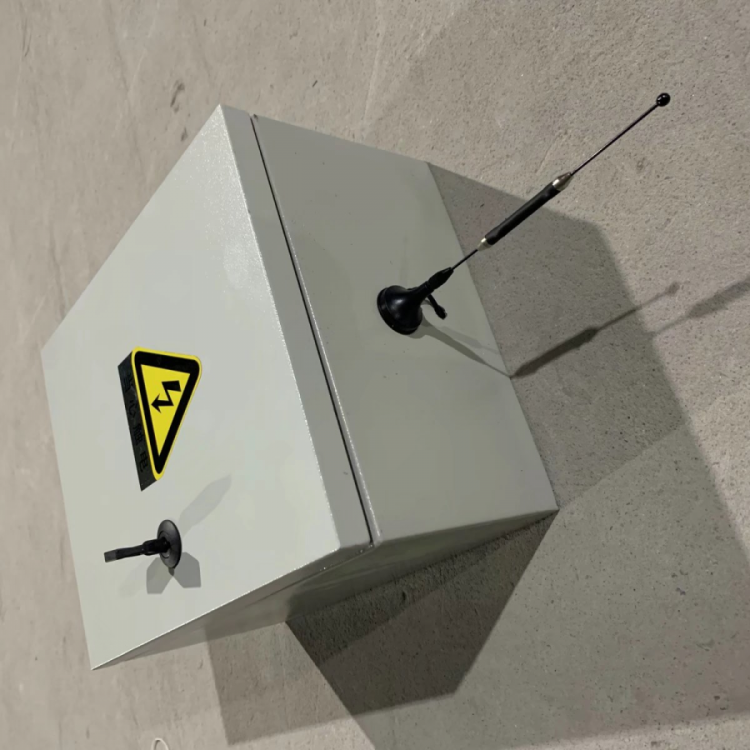

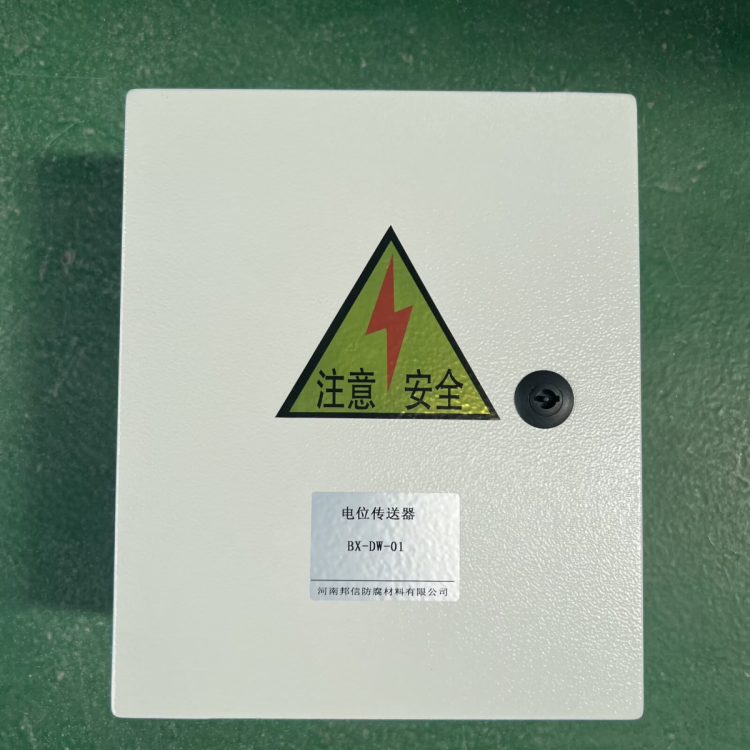

针对老旧管线改造、原有测试桩内部空间狭小，或是临时增设监测点位的情况，普遍采用户外箱体壁挂式安装。部分早期建设的管道测试桩结构简单、内部容积不足，无法容纳电位传送器，若更换整根测试桩施工成本高、工期长，壁挂式箱体便成为最优选择。施工时在测试桩外壁、管道周边墙体、立柱等坚固载体上，通过膨胀螺栓固定防水仪表箱，化工、油气等易燃易爆区域必须更换为防爆箱体。电位传送器借助标准电气导轨卡装在箱内，箱体安装高度控制在 1.2 米至 1.5 米，既方便人员操作，又能避免地面积水漫入。
箱体底部预留排水孔，正面配备防盗锁与密封门，抵御雨水、沙尘与人为破坏。从地下引出的参比电极线缆、管道测试线，通过防水格兰头接入箱体内部，线缆外部套防腐保护管，沿墙面、地面规整固定，杜绝线缆悬空拖拽、磨损断裂。壁挂式安装灵活性极强，无需改动原有管线与测试桩结构，施工简单、适配范围广，不仅用于老旧管网改造，也常应用于管道穿路、穿河、分支三通等关键节点的增补监测。
在管道阀室、分输站、调压站、输油站场等区域，管线集中且配套有专用配电房、控制柜，柜内导轨集成式安装成为主流方式。站场作为管道系统的枢纽区域，监测点位密集，将电位传送器统一安装在恒电位仪控制柜、现场仪表柜或中控弱电柜内，可实现集中供电、集中管控。设备采用标准 DIN 导轨卡接安装，拆装简单、排列整齐。柜内严格执行强弱电分离原则，信号线缆单独布置在弱电桥架内，与接触器、变压器等强电设备保持 0.5 米以上间距，从源头减少电磁干扰。
设备输入端连接现场参比电极与管道信号引线，输出端直接接入恒电位仪或远程数据采集模块，形成完整的闭环控制系统，信号传输链路最短，数据延迟低、稳定性强。柜内环境干燥、温湿度可控，设备运行工况优良，故障率大幅降低。运维人员可在站场中控室内完成所有传送器的参数查看、故障排查与功能调试，大幅提升管理效率，是站场内部管道监测点位的标准安装形式。
除以上三种主流方式外，在地下水位偏高、土壤常年潮湿、滩涂及低洼地段的管道工程中，还会使用地下检查井嵌入式安装。这类区域地表易积水，普通地面测试桩难以彻底防水，因此依托混凝土、玻璃钢材质的地下密封井进行安装。电位传送器固定在井壁中上部支架上，距离井底至少 30 厘米，远离积水区。所有进出线缆均采用防水密封接头，井体盖板做全密封处理，同时预留小型通气孔，防止井内水汽凝结腐蚀元器件。地下井体隐蔽性强、防护等级高，能有效抵御雨水浸泡、土壤腐蚀与外界撞击，适合水文条件较差的管道区段使用。
综合来看，测试桩内置、箱体壁挂、控制柜集成、地下井嵌入四种安装方式，覆盖了管道工程绝大多数工况。施工人员需结合管道新旧程度、敷设环境、防爆要求、运维条件合理选型，同时严格落实防水、绝缘、抗干扰、密封等细节要求，才能保障电位传送器长期稳定运行，让管道阴极保护系统持续发挥防护作用。
