电位传送器是管道阴极保护在线监测系统的核心终端设备，负责采集管道保护电位、完成信号转换与远程传输，其安装流程是否规范，直接影响测量精度、设备稳定性与系统使用寿命。结合埋地长输管道、市政管网、工业工艺管道等主流应用场景，电位传送器安装需遵循前期准备、点位核查、线缆布设、设备固定、接线调试、密封防护、竣工验收七大标准化流程，每一步都有对应的技术要求与实操规范。本文结合现场施工经验，详细梳理完整安装步骤、操作细节及注意事项，为现场作业提供参考。
安装正式动工前，首先开展施工前期准备工作，这是保障安装顺利、规避返工的基础环节。施工人员需先核对设计图纸、设备清单与现场工况，明确电位传送器型号、防护等级、防爆类型、量程参数，区分普通型、防爆型、户外防水型设备，确保设备与现场环境匹配。同时清点配套材料，包括屏蔽信号电缆、冷压端子、防水绝缘胶带、密封胶、绝缘卡扣、固定支架、防爆密封接头、接地线缆等工具辅材，检查所有配件外观完好、规格合规。
其次对作业人员进行技术交底，明确安装点位、接线定义、安全规范，尤其在油气站场、化工园区等防爆区域，必须落实动火、断电作业审批，配齐绝缘工具、防爆工具及安全防护用品。针对野外管线、地下水位较高区域，提前排查场地积水、土质情况，规划线缆走向，清理测试桩、检查井周边杂物，为后续施工创造安全、整洁的作业环境。此外，提前检查配套参比电极状态，确认电极完好、电解液充足，避免安装完成后因电极故障二次施工。
第二步为现场点位复核与载体预处理。按照设计图纸定位安装点位，优先以阴极保护专用测试桩、地下检查井、管廊仪表箱为安装载体，再次确认点位距离管道、高压线缆、振动设备的安全距离，核对点位与管道里程、编号一一对应。针对最常用的地面测试桩载体，先开启桩体顶盖，彻底清理内部灰尘、积水、泥沙，检查桩体内部绝缘支架、预留线缆通道是否完好，若支架松动、破损需提前加固或更换。
对于老旧测试桩、内部空间狭小的载体，提前加装外置不锈钢仪表箱，在墙体、立柱选定固定位置，标记打孔点位。地下检查井则需检查井体密封性与排水情况，清理井底积水，确保设备安装位置高于常年水位线。若点位周边土壤板结、存在建筑垃圾，需对参比电极埋设区域进行开挖换土，更换为湿润、密实的原生土壤，保证后续电极正常工作。完成载体预处理后，再次复核点位周边电磁环境、安全环境，确认无强干扰源、无安全隐患后方可进入下一工序。
第三步进行线缆敷设与预埋作业。线缆质量与敷设工艺直接决定信号传输稳定性，电位传送器全部采用屏蔽电缆，区分信号输入线、电源供电线、4-20mA 输出线，三类线缆分开布设，严禁混束缠绕。首先布设参比电极与管道测试引线，从测试桩位置向管道方向开挖浅沟，沟深与管道埋深基本一致，将屏蔽线缆穿防腐 PVC 保护管敷设，线缆转弯处保持平缓弧度，避免硬折、挤压损伤线芯。
参比电极按照规范埋设于管道侧面 0.5 米至 1 米处，埋设深度与管道中心线平齐，回填细土并逐层夯实，保证电极与土壤充分接触。线缆两端预留足够余量，方便后续接线与设备检修。信号输出线缆沿预设通道延伸至就近中控箱、恒电位仪或通讯终端，全程远离高压电力电缆、动力线路，平行间距不小于 0.5 米，交叉处采用垂直跨越方式。线缆穿越墙体、井体、测试桩隔板时，使用防水格兰头或密封接头做好穿线防护，所有外露线缆沿墙体、支架用卡扣固定，杜绝悬空拖拽。

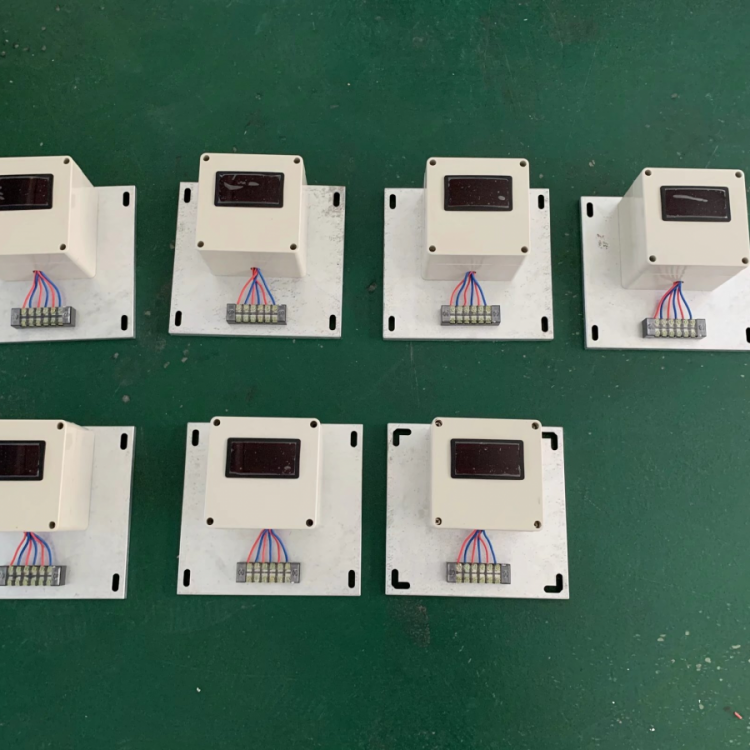

第四步开展设备固定与物理安装。根据安装载体不同，采用对应的固定方式。测试桩内置安装时，利用专用绝缘卡扣或金属支架，将电位传送器平稳固定在桩体中上部，远离桩底积水区，设备保持水平放置，不得倾斜、悬空，同时保证设备金属外壳与测试桩金属壳体做绝缘隔离，防止形成杂散电流回路。采用壁挂式仪表箱安装时，使用膨胀螺栓将箱体牢固固定在墙面或立柱上，安装高度控制在 1.2 米至 1.5 米，箱体底部预留排水孔，随后将设备通过标准电气导轨卡装在箱内，卡接到位、无松动。
地下井嵌入式安装需将设备固定在井壁预制支架上，距离井底不低于 30 厘米。防爆区域所用防爆箱、防爆设备，安装后检查箱体闭合间隙，保证密封面贴合紧密。无论哪种安装形式，都要保证设备周边留有操作空间，便于后期检修、校准，设备安装完成后手动晃动检查，确认固定牢固，无位移、无松动现象。

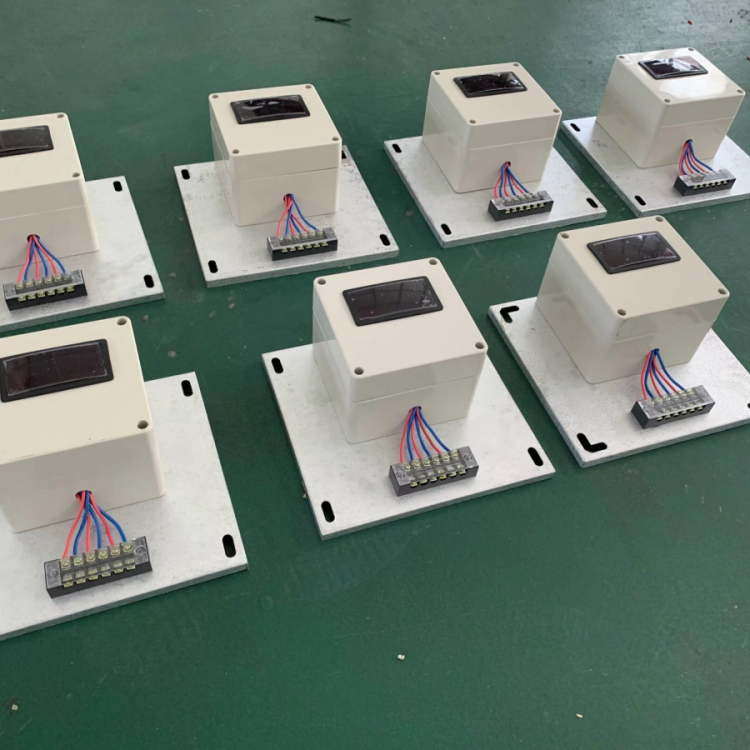

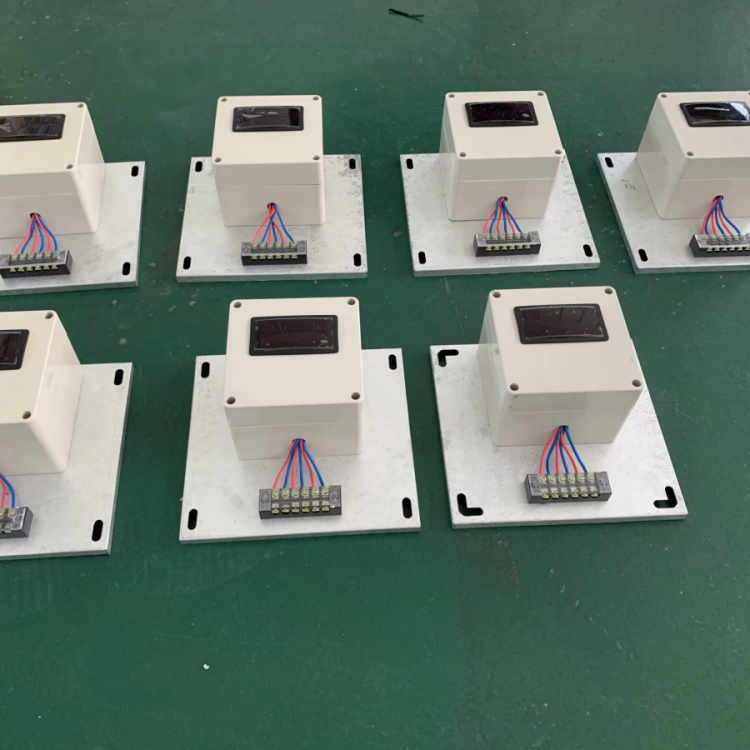

第五步是核心的线路连接与通电前检查，也是最容易出现故障的环节。接线前必须断开整套系统电源，严格按照设备接线标识操作，区分输入端、供电端、输出端，严禁接错正负极。先连接输入端，将管道测试引线、参比电极引线线芯用冷压端子压接，牢固接入设备信号端子；再接入直流 24V 工作电源线，最后连接 4-20mA 信号输出线至后端采集设备。所有接线端子拧紧，线芯无外露、虚接情况。
接线完成后，用防水绝缘胶带、密封胶对端子进行包裹灌封，户外及潮湿区域必须做到全密封。屏蔽电缆的屏蔽层按照规范单端接地，接地线缆连接至专用接地极，接地电阻符合设计要求。全部接线完毕后，开展通电前全面检查：核对线路走向、接线顺序、密封状态，排查线缆破皮、短路、断路隐患，确认强弱电分区清晰、绝缘防护到位，防爆区域检查所有密封接头、箱体密封完好，确认无误后方可准备通电调试。
第六步进行通电调试、参数设置与数据校验。逐级合上电源开关，为电位传送器供电，观察设备运行指示灯状态，正常情况下电源灯常亮，无报错、无异常闪烁。随后根据设计要求设置设备量程、零点、波特率等基础参数，匹配管道保护电位监测范围。参数设置完成后，采用便携式电位测试仪在现场实测管道真实保护电位，与电位传送器上传至终端的数值进行比对，校验测量精度。
若数据存在偏差，及时进行零点校准、量程修正；若出现数据跳变、信号中断，逐一排查线路接触、电磁干扰、电极埋设等问题，直至数据稳定、误差在允许范围内。对于接入恒电位仪的闭环控制系统，调试整套联动逻辑，模拟电位偏高、偏低工况，验证恒电位仪能否自动调节输出参数，确保系统联动正常。调试过程中做好数据记录，留存原始测试数据。
最后一步为整体密封防护、现场清理与竣工收尾。调试合格后，对所有线缆接口、穿线孔、箱体缝隙再次做密封处理，户外设备、地下井体恢复盖板并拧紧锁具，测试桩顶盖加装防水胶圈并密封。清理作业现场的工具、废料、余土，恢复场地原貌，农田、绿化带区域做好植被复原。完整填写安装施工记录表，标注设备编号、安装位置、接线方式、调试数据、设备参数，整理线缆走向图、点位分布图等竣工资料。安排人员进行短时值守观察，确认设备长时间连续运行无异常，整套安装作业正式完成。
总而言之，电位传送器安装是一套流程化、精细化的系统作业，从前期准备到最终验收，每一个步骤都环环相扣。严格遵循标准化安装步骤，把控线缆敷设、接线密封、调试校验等关键环节，既能保障电位传送器测量精准、运行稳定，也能让管道阴极保护监测系统长期可靠运转，充分发挥腐蚀防护作用。
