HSGS150WDC/DC1/4砖模块电源

产品特点

◆超宽输入电压范围(4:1)

◆ 效率高达90%

◆ 隔离电压2250VDC

◆输入欠压保护,输出短路,过流,过压,过温保护

◆工作温度范围:-40℃to+70℃

◆金属五面屏蔽封装

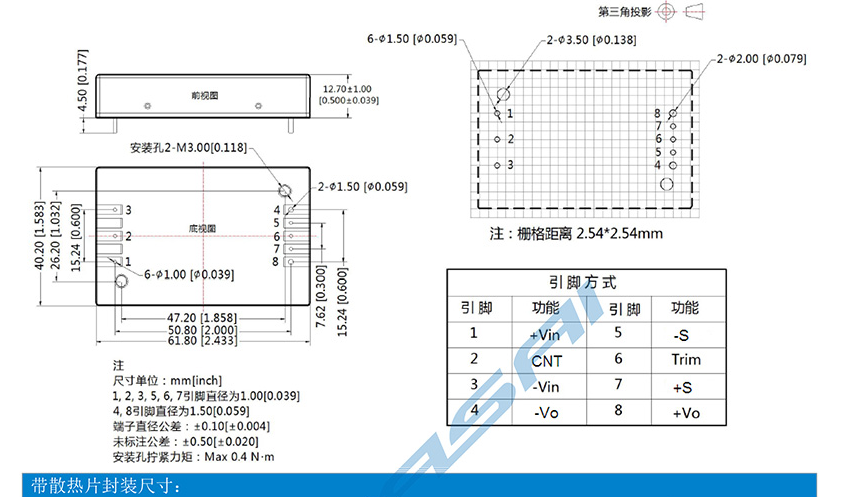

◆1/4砖国际标准引脚方式

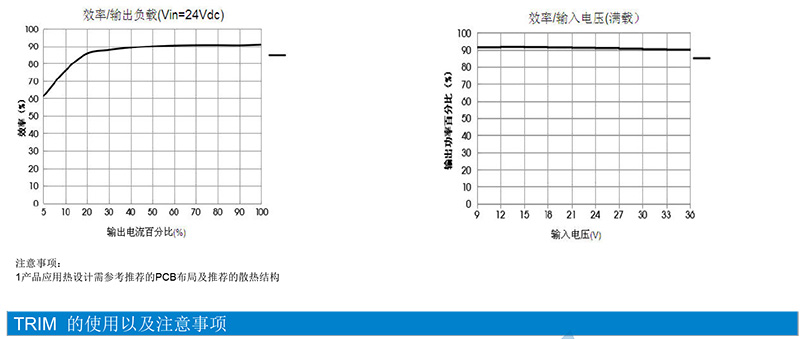

注意事项：

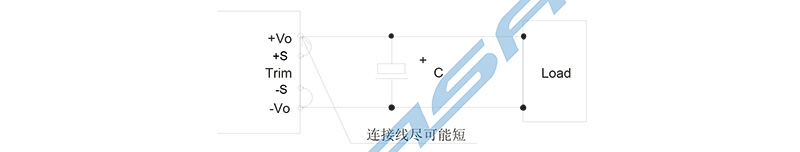

1)   当不使用远端补偿时,确保+Vo与+S,-Vo与-S短接；

2)   +Vo与+S,-Vo与-S之间的连线尽可能短,并靠近端子,避免形成一个较大的回路面积,当噪声进入这个回路后,可能造成模块的不稳定

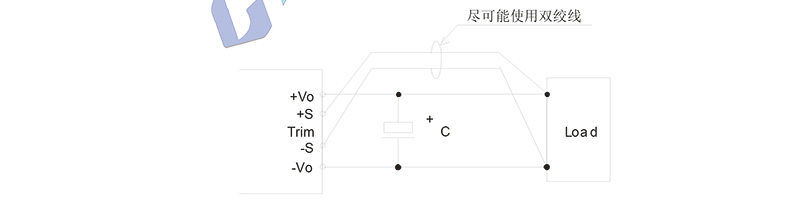

2.当使用远端补偿时：

注意事项：

1.如果使用远端补偿的引线比较长时,可能导致输出电压不稳定,如果必须使用较长的远端补偿引线时请联系我司技术人员。

2.如果使用远端补偿,请使用双绞线或者屏蔽线,并使引线尽可能短。

3.在电源模块和负载之间请使用宽PCB引线或粗线,并保持线路电压降应低于0.3V,确保电源模块的输出电压保持在指定的范围内。

4.引线的阻抗可能造成输出电压振荡或者较大纹波,使用之前请做好足够的评估。

设计参考：

1.应用电路

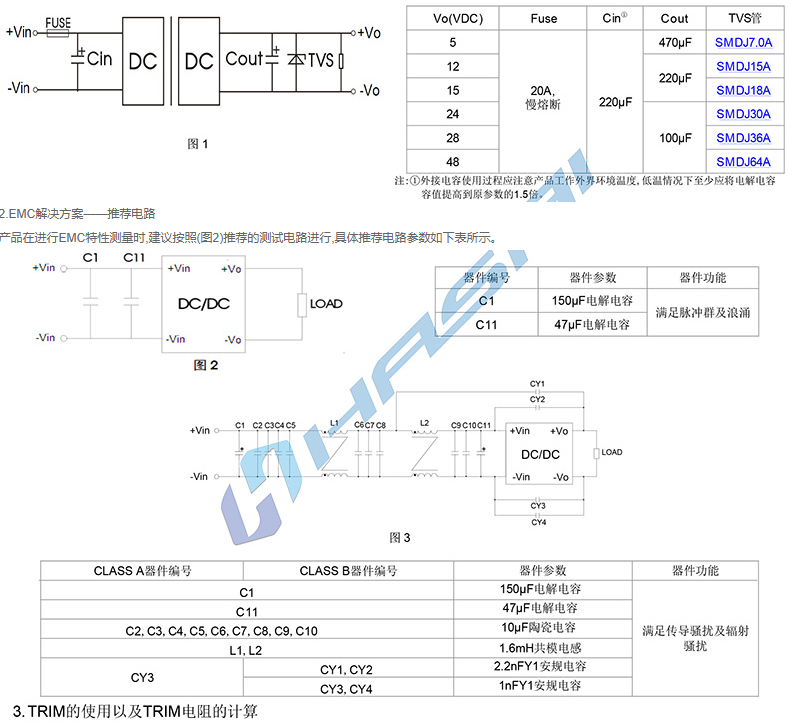

 (1)产品测试及应用时,请按照(图1)推荐的测试电路进行;至少保障外接一个电解电容Cin(≥220µF),用于抑制输入端可能产生的浪涌电压。

 (2)如果产品输入端并联瞬变能量较大的电路(如并联电机驱动电路),或会导致产品输入电压被拉低,此时关注产品输入电压的波动,建议适当增大输入端电解电容Cin的容值,以保障输入端电压稳定,避免输入电压低于欠压保护点导致产品重复启动的情况。

 (3)如果产品输出端为感性负载时(如继电器,电机),建议在容性负载规格内增大输出电容Cout容值,并增加TVS管,用以滤除电压尖峰

 (4)如需进一步减少输入输出纹波,可适当加大外接电容Cin,Cout容值或选用串联等效阻抗值小的外接电容,外接电容Cout容值不能大于产品的Max.容性负载。
