某省会城市地铁 1 号线运营后，与其并行约 2.3 公里的城市高压燃气管道频繁出现电位剧烈波动、恒电位仪频繁报警、绝缘接头放电烧蚀等问题。管道投产 5 年，已发现 3 处防腐层破损点，腐蚀速率远超正常水平，存在重大泄漏爆炸风险。

传统人工巡检每周 1 次，仅能测瞬时通电电位，数据波动大、无规律，无法判断干扰来源与强度；曾盲目加装排流桩，成本高但效果差，电位波动仍达 ±3V 以上，保护状态完全失控。2023 年 8 月，项目引入UDL2 数据记录仪，开展为期 3 个月的专项监测与治理，彻底解决地铁杂散电流干扰难题。

二、监测方案与 UDL2 部署

1. 监测点位布设

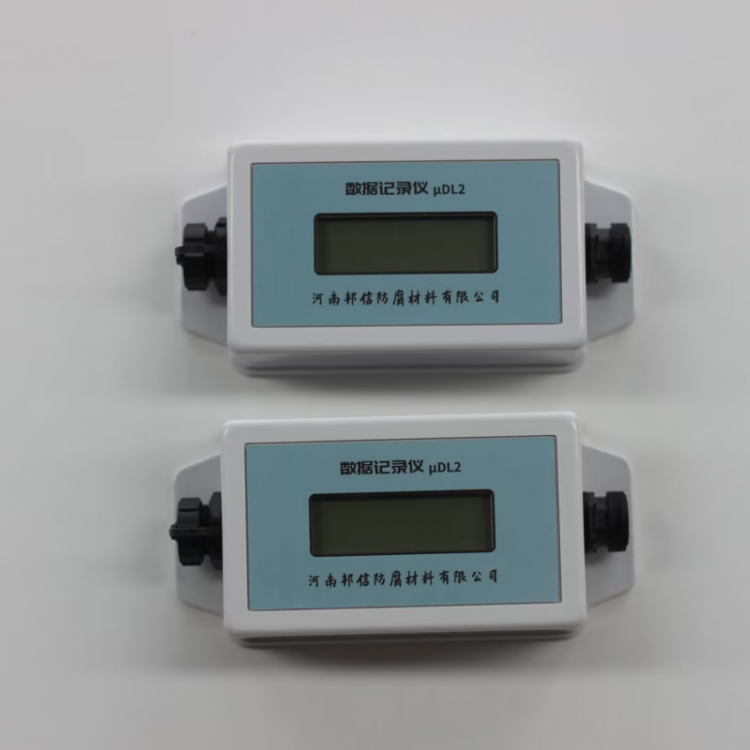

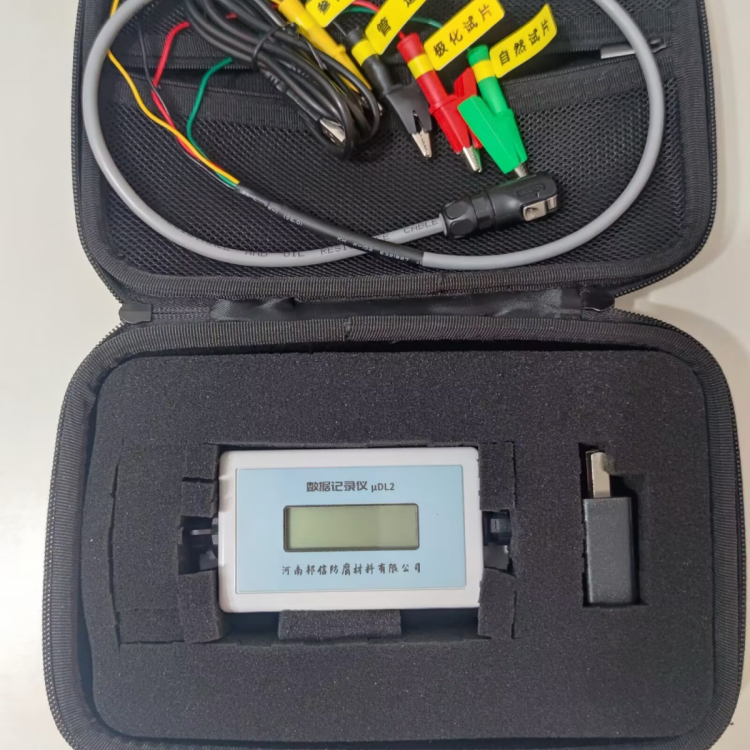

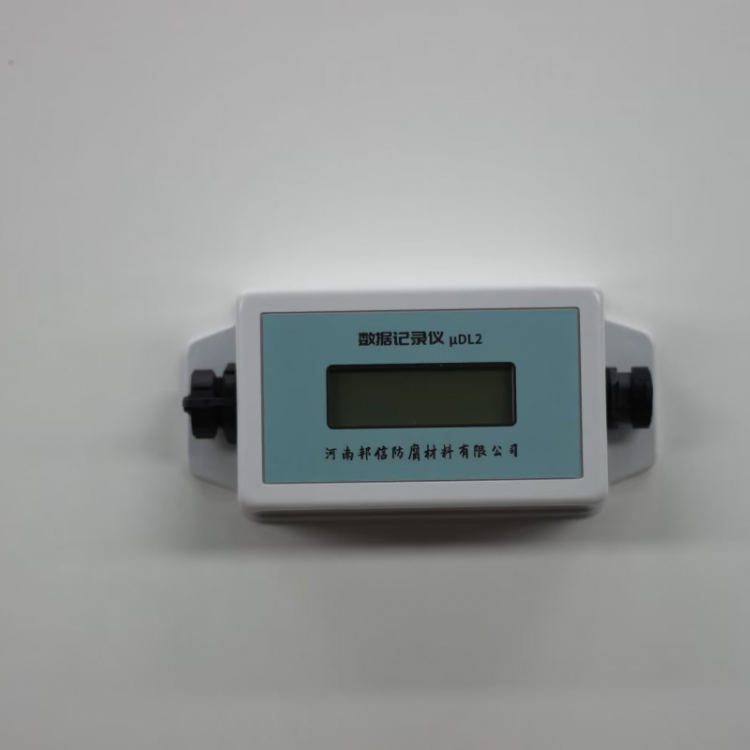

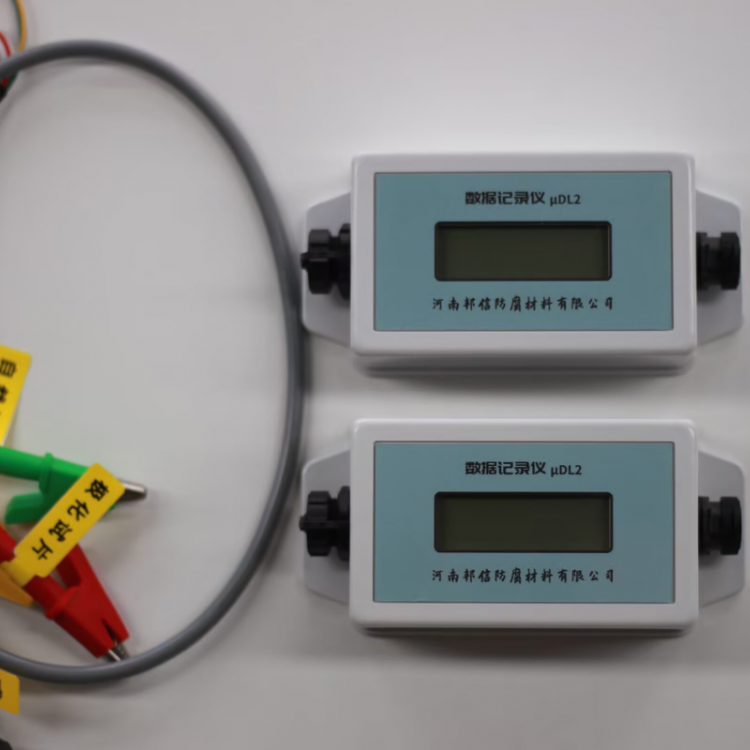

沿管道与地铁并行段，按距离地铁由近至远，设置3 个核心监测桩（130#、131#、132#），最近处距地铁轨道仅 3.7 公里。每个桩安装 1 台 UDL2，采用三线制连接：蓝色线接管道、红色线接饱和硫酸铜参比电极、黑色线接 6.5cm² 极化试片。

2. 监测参数与设置

采样频率：1 次 / 秒（捕捉高峰波动）；

监测周期：连续 90 天（覆盖早中晚高峰、平峰、夜间全时段）；

核心参数：通电电位、真实断电电位（消除 IR 降）、直流杂散电流、交流干扰电压；

数据存储：本地保存 + 4G 远程上传，确保数据不丢失。

3. 关键技术难点

地铁杂散电流为直流脉冲干扰，早晚高峰（7:00–9:00、17:00–19:00）最强，电位波动可达 **-5.74V～+3.11V**，普通设备无法稳定测量；且管道为牺牲阳极保护系统，传统方法无法测断电电位，UDL2 内置断流模块完美适配该场景。

三、监测结果与干扰分析

1. 干扰规律精准捕捉

UDL2 连续监测数据清晰显示：电位波动与地铁运营时间完全同步。

00:00–06:00（地铁停运）：电位稳定在 - 1.05V～-0.95V，保护正常；

07:00–09:00（早高峰）：电位骤降至 - 5V 以下，剧烈波动；

17:00–19:00（晚高峰）：电位波动达 ±3V，频繁正向漂移（欠保护）；

平峰时段：波动幅度减小，但仍超出安全范围。

2. 真实电位与 IR 降误差量化

传统两线法测得通电电位为 - 0.92V（看似达标），但 UDL2 测得真实断电电位仅 - 0.73V，严重欠保护；IR 降误差高达 190mV，完全误导保护效果判断。

3. 干扰源定位与风险评估

通过 FFT 频谱分析，确认干扰为地铁直流杂散电流（0Hz 为主），130# 桩（最近地铁）干扰最强，为腐蚀高危区；电流从管道流出，形成强烈电化学腐蚀，解释了防腐层频繁破损原因。

四、治理方案制定与实施

基于 UDL2 数据，摒弃盲目排流，制定 **“极性排流 + 固态去耦合器 + 局部牺牲阳极强化”** 精准治理方案：

130# 高危区：安装 2 组极性排流桩 + 1 台固态去耦合器，将杂散电流引回地铁轨道；

131#、132# 桩：加装分布式排流器，平衡电流分布；

破损点周边：补装镁牺牲阳极，强化局部保护。

五、治理效果验证与长期监测

治理完成后，UDL2 持续监测 30 天，效果显著：

电位波动：从 ±3V 降至≤±50mV，稳定在 - 1.05V～-0.95V；

真实断电电位：稳定在 - 0.92V～-0.88V（达标区间）；

交流干扰电压：从 12V 降至 2V 以下；

恒电位仪报警：完全消除，绝缘接头无放电现象。

运维成本降低60%，无需频繁人工巡检；UDL2 长期无人值守监测，实时预警异常，管道腐蚀风险降低 **90%** 以上。

六、案例总结与价值

本案例核心价值在于：UDL2 以高精度、连续监测能力，首次精准量化地铁杂散电流干扰规律，消除 IR 降误差，定位高危区，指导精准治理，彻底改变传统 “盲目排流、效果不明” 的困境。

UDL2 在城市管网杂散电流治理中的作用：

测得到：捕捉毫秒级波动，覆盖全时段；

测得真：消除 IR 降，拿到真实断电电位；

分得清：频谱分析锁定地铁直流干扰；

治得准：数据驱动精准排流，降本增效；

管得住：长期监测预警，保障管网安全。

在城市轨道交通密集区域，UDL2 已成为燃气 / 给排水管道阴极保护的标配监测设备，为城市地下管线安全提供坚实数据支撑。
