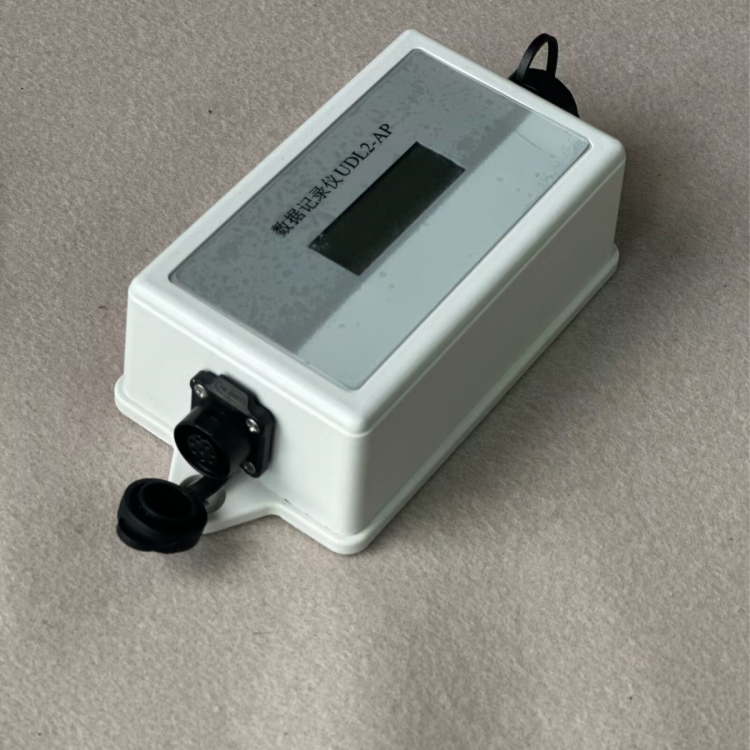

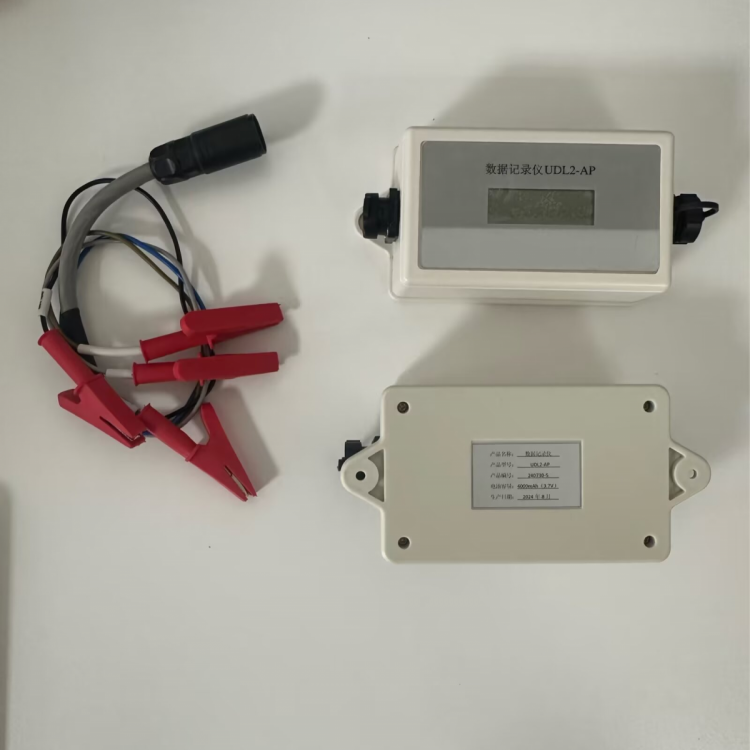

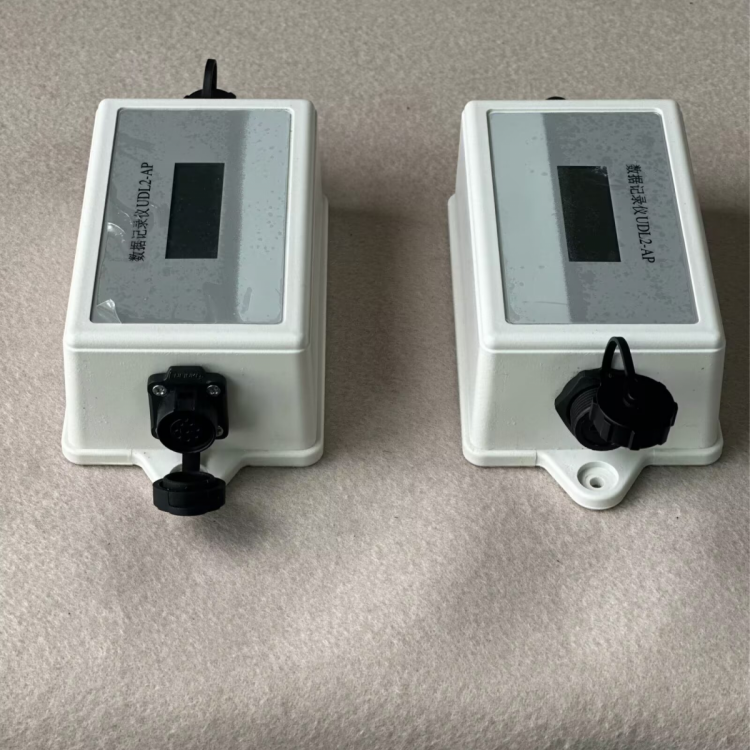

如果说硬件是 UDL2 的 “感官”，那么信号处理、IR 降消除算法、数据解析与智能诊断软件就是它的 “大脑”。UDL2 在阴极保护中的工作原理，不仅体现在硬件采集，更体现在对原始模拟信号的数字化处理、IR 降误差的算法级消除、交直流信号分离、数据趋势分析与故障智能识别，最终将海量原始数据转化为可直接用于运维决策的有效信息。从软件与算法层面看，UDL2 本质是一套 “阴极保护数据智能解析系统”。
一、模拟信号数字化处理：从原始电信号到可用数字数据
埋地管道的电位、电流是连续变化的模拟信号，易受干扰、波动大、无法直接存储与分析。UDL2 软件第一层核心原理，是通过信号预处理 + 模数转换 + 数据滤波，将原始模拟信号转化为稳定、干净、高精度的数字数据。
处理流程：
信号放大与降噪：硬件放大微弱信号，软件通过数字低通滤波滤除高频噪声（如雷击尖峰、瞬时干扰）；
模数转换（ADC）：16 位 ADC 将模拟信号转为数字信号，分辨率 0.1mV；
工频干扰抑制：软件内置50/60Hz 陷波算法，进一步滤除工业频率干扰，提升数据稳定性；
数据校准与补偿：基于内置校准曲线，对温度漂移、零点误差进行软件补偿，确保全温区测量精度。
经过这一步，原始杂乱的模拟信号变成时间戳精准、数值稳定、精度可靠的数字数据，为后续 IR 降消除与分析奠定基础。
二、IR 降消除算法：从通电电位到真实断电电位的核心计算
软件层面最核心的原理是IR 降消除算法，这是 UDL2 能输出真实断电电位的关键。其算法逻辑基于三线制硬件采集 + 断电前后电位差值计算，精准剥离土壤 IR 降分量。
算法原理：
通电电位（V_on）：正常工作时测得的电位，包含真实极化电位（V_true）+ 土壤 IR 降（V_IR）；
断电电位（V_off）：内置断路器切断电流后测得的电位，此时 IR 降消失，V_off=V_true；
算法计算：软件自动计算 ΔV=V_on−V_off，得到 IR 降值；输出 V_off 作为真实保护电位，彻底消除 IR 降误差。
针对牺牲阳极系统电流小、断电后电位恢复快的特点，UDL2 算法优化了断电采样时序，在电流切断后 100ms 内完成采样，避免电位自然恢复导致的误差，确保牺牲阳极系统断电电位测量精度≤±0.5mV。
三、交直流信号分离算法：精准拆分杂散电流成分
杂散电流是阴极保护的主要腐蚀风险，分为直流（地铁 / 有轨电车）与交流（高铁 / 高压线）成分，两者叠加、波动快，需算法分离才能精准评估干扰类型与强度。UDL2 内置FFT 快速傅里叶变换算法，实现时域信号到频域信号的转换，精准拆分交直流成分。
算法流程：
时域采样：连续采集电位 / 电流的时间序列数据；
FFT 变换：将时域波动分解为不同频率的幅值谱；
成分分离：
直流分量：0Hz 频率成分，对应地铁直流杂散电流；
交流分量：50Hz（工业 / 高压线）、100/150Hz（高铁）等频率成分；
量化输出：软件自动计算交直流分量占比、峰值、有效值，生成频谱图，直观呈现干扰特征。
该算法可精准识别干扰源类型，为排流方案设计提供数据支撑，避免盲目治理。
四、数据存储、管理与趋势分析：构建全周期数据档案
UDL2 软件具备大容量数据存储、时间同步、趋势分析功能，核心原理是通过标准化数据格式 + 时间戳同步 + 趋势拟合算法，将离散数据转化为连续可追溯的时间序列，支撑长期运维与风险预判。
关键原理：
时间同步：内置实时时钟（RTC），每条数据带毫秒级时间戳，多设备数据可精准对齐；
数据存储：采用 Flash 存储，支持 200 万条以上数据，CSV 格式保存，可直接导出至电脑分析；
趋势分析算法：软件内置线性 / 非线性拟合算法，自动生成电位 - 时间、电流 - 时间趋势曲线，计算漂移速率（如 mV / 月），提前预判腐蚀风险；
数据校验：采用 CRC 校验算法，防止数据篡改或丢失，确保数据完整性与可信度。
五、智能故障诊断与风险预警算法：从数据到决策的闭环
UDL2 软件最高阶的工作原理，是基于多参数关联分析的智能故障诊断算法，通过识别电位、电流、交流干扰的特征变化，自动判断故障类型、评估风险等级，实现从 “数据采集” 到 “运维决策” 的闭环。
典型故障识别逻辑：
防腐层破损：电位正向漂移（+mV 级）+ 直流电流增大 → 判定涂层破损；
绝缘接头失效：两侧电位趋同 + 电流异常穿越 → 判定绝缘失效；
杂散电流干扰：电位剧烈波动 + 交流电压超标（>15V） → 判定杂散干扰；
阳极老化 / 断线：电位反向漂移 + 电流骤降 / 归零 → 判定阳极故障；
欠保护风险：断电电位 >-850mV（CSE） → 判定欠保护，预警腐蚀。
软件可基于故障特征自动标记异常数据、生成报警信息、输出风险等级（低 / 中 / 高），指导运维人员精准处置，大幅降低故障排查时间。
六、工作原理总结：算法驱动的 “智能数据分析师”
从软件与算法层面看，UDL2 的工作原理可概括为：以信号处理算法净化原始数据为基础，以 IR 降消除算法获取真实断电电位为核心，以 FFT 频谱分析分离杂散电流成分为关键，以趋势分析与智能诊断算法实现风险预警为目标，构建一套从数据采集、处理、分析到决策支持的完整软件系统。
这套软件算法原理，让 UDL2 不仅是一台 “记录仪”，更是阴极保护系统的智能监测终端，能自动解析数据、识别故障、预警风险，推动阴极保护运维从 “人工经验驱动” 向 “数据智能驱动” 转型，为管道长效防腐提供科学决策依据。
