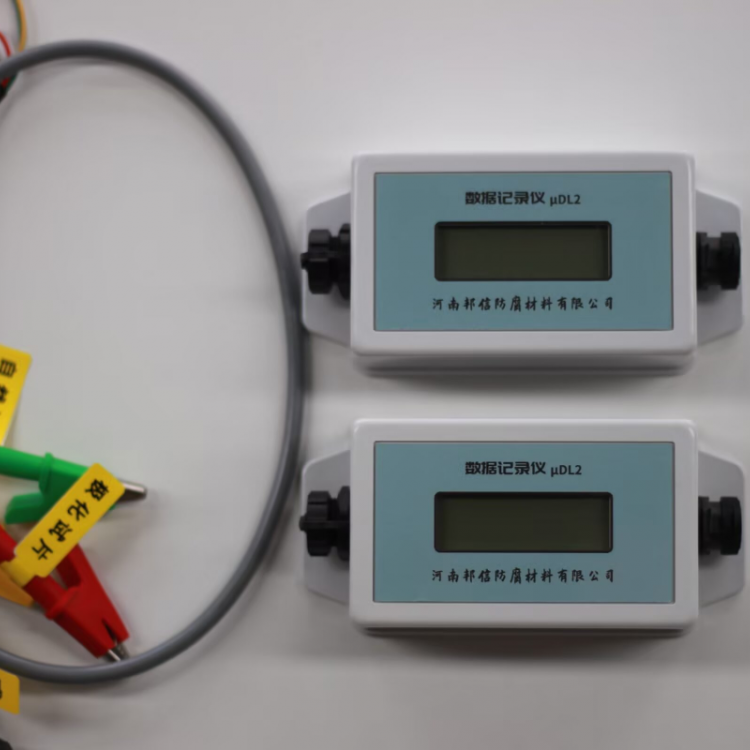

四通道UDL2阴极保护采集终端便携式数据记录仪 智能测试桩

UDL2 数据记录仪是阴极保护领域专为真实电位测量、杂散电流监测、长期无人值守设计的高精度电信号采集设备。其工作原理的核心，是通过三线制测量回路、内置高速断流模块、高精度 ADC 与抗干扰电路、双通道同步采集架构，将埋地管道微弱的直流 / 交流电位、电流信号精准捕获、数字化并存储，为阴极保护效果评估与故障诊断提供可靠原始数据。从硬件底层看，UDL2 本质是一套 “野外工业级电信号精密采集系统”。

一、三线制测量回路：从根源解决 IR 降误差

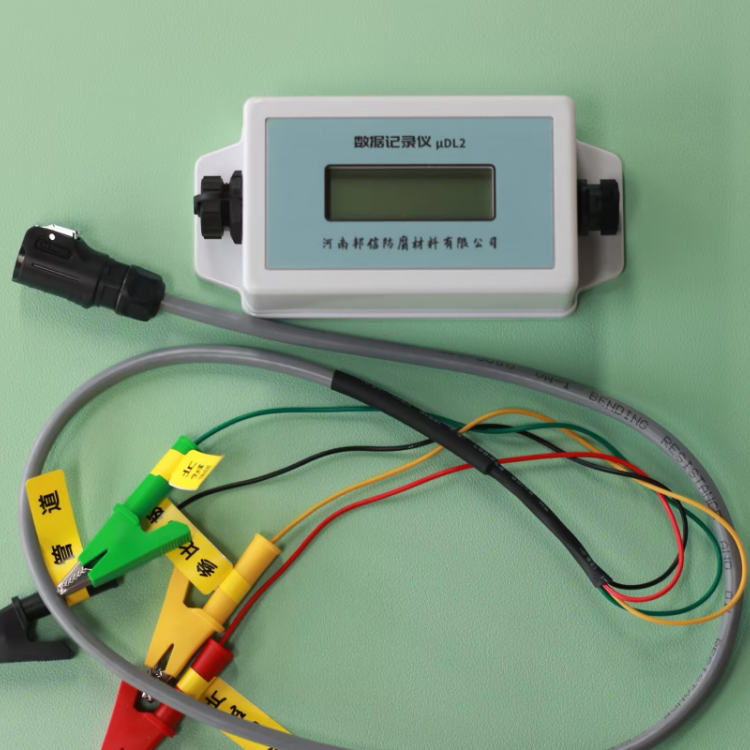

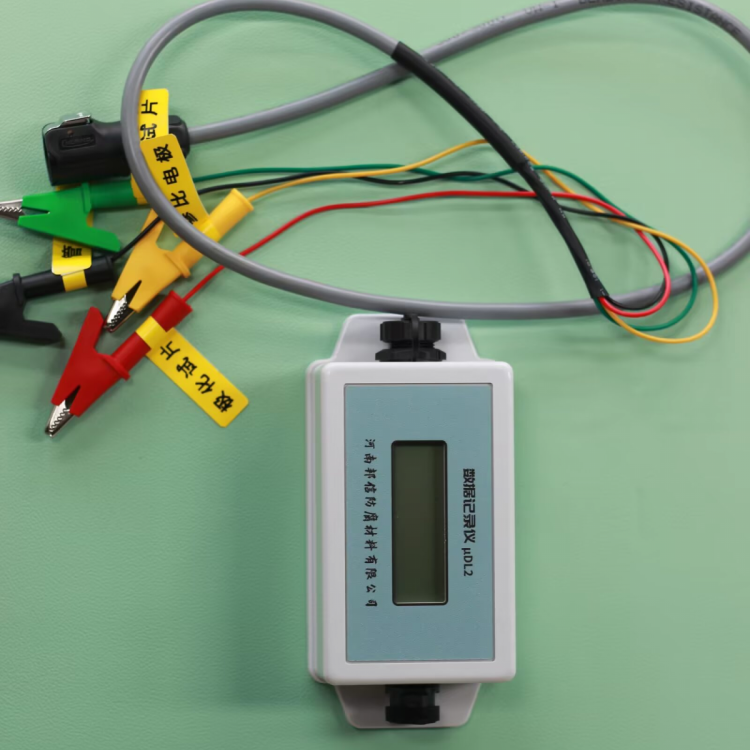

阴极保护测量最大误差来源是土壤 IR 降：电流从阳极流入土壤、再进入管道，土壤电阻会产生额外电压降，导致传统两线法测得的 “通电电位” 虚高，无法反映管道真实极化状态。UDL2 硬件核心采用三线连接技术，构建三个独立接线端：管道端（蓝色）、参比电极端（红色）、极化试片端（黑色），形成两个同步测量回路：

管道 — 参比电极回路：测量管道对地电位（通电电位 / 交流干扰电压）；

试片 — 管道 / 参比电极回路：通过试片模拟管道表面极化状态，配合内置断路器实现瞬时断电，捕捉无 IR 降的真实断电电位。

三线制的硬件逻辑是：不依赖外部 GPS 同步断流器，而是在设备内部集成高速电子断路器，可在毫秒级（约 1 秒）短暂切断阴极保护电流，同步采集断电前后电位，通过硬件电路直接抵消土壤电阻带来的 IR 降分量，输出真实极化电位。这一原理使 UDL2 成为唯一能稳定测量牺牲阳极系统断电电位的便携式记录仪，填补了行业硬件空白。

二、高精度信号采集电路：毫伏级分辨率捕捉微弱腐蚀信号

埋地管道的腐蚀萌芽、保护失效，往往从毫伏级电位漂移开始（如每月正向漂移 10–20mV），普通设备因分辨率不足完全无法识别。UDL2 硬件采用16 位高精度 ADC 模数转换芯片，配合低噪声放大电路，实现0.1mV 直流电位分辨率、±0.25%±1mV 测量精度，可稳定分辨 0.1mV 级微小变化。

硬件测量范围完全覆盖阴极保护场景：

直流电位：±2V～±22V，适配强保护 / 欠保护全区间；

交流电压：0–60V RMS，精准监测杂散交流干扰；

直流电流：±150mA（可选 ±300mA），精度≤1mA；

交流电流：0–200mA RMS，精度≤1mA。

电路设计上采用高输入阻抗（≥20MΩ）与65dB 以上工频抑制，可有效滤除高铁、地铁、高压线带来的 50/60Hz 电磁干扰，在强干扰环境下仍能稳定输出可信数据，避免 “干扰导致数据乱跳” 的硬件缺陷。

三、内置高速断流模块：毫秒级断电，获取真实极化电位

UDL2 区别于普通数据记录仪的核心硬件特征，是集成式高速电子断路器，其工作原理是通过硬件时序控制，在测量瞬间（通常持续 1 秒）自动切断阴极保护电流，使管道短暂进入 “自然极化状态”，此时测得的电位即为消除 IR 降后的真实断电电位。

硬件断流流程：

正常监测：持续采集通电电位、交流电压、电流；

触发断电：按预设周期（如每 15 分钟 1 次）或手动触发，硬件断路器动作，切断保护电流；

断电采样：毫秒级同步采集断电瞬间电位（真实极化电位）；

恢复通电：测量完成后断路器复位，系统恢复正常监测。

该模块无需外部同步设备，硬件级实现 “断电 — 采样 — 复位” 闭环，解决了传统方法需 GPS 同步、设备复杂、成本高的问题，尤其适配牺牲阳极系统（电流小、波动大，外部断流器难以同步）。

四、双通道同步采集架构：并行监测，提升多场景适配能力

UDL2 硬件采用双通道独立采集架构，两个通道时间同步精度≤1ms，可同时监测两个点位或两类参数：

通道 1（电位通道）：接管道 + 参比电极，测通电 / 断电电位、交流干扰电压；

通道 2（电流通道）：接排流器 / 跨接电缆 / 牺牲阳极，测直流 / 交流杂散电流、输出电流。

硬件双通道的核心价值是同步关联分析：电位与电流数据时间戳完全对齐，可精准判断 “电位升高是否由电流增大（涂层破损）引起”“交流电压峰值是否与列车通过时间同步（杂散干扰）”，避免单通道数据孤立导致的误判。

五、工业级可靠性硬件设计：适配野外恶劣工况

阴极保护监测点多在野外、高温、低温、潮湿、盐雾、强雷击环境，硬件可靠性直接决定数据连续性。UDL2 硬件采用：

POM 工程塑料外壳 + IP65 防护：防尘防水，耐受雨淋、潮湿；

宽温电路（-20℃～+60℃）：沙漠高温、冬季低温稳定工作；

内置雷击浪涌保护：野外强雷击环境防烧毁；

低功耗硬件架构 + 2000–4000mAh 锂电池：一次充电连续工作 4–6 个月；

大容量 Flash 存储（200 万条以上）：长期数据不丢失。

六、工作原理总结：硬件级 “精密电信号捕捉器”

从硬件底层看，UDL2 的工作原理可概括为：以三线制回路消除 IR 降误差为核心，以高精度 ADC 与抗干扰电路为基础，以内置高速断流模块获取真实断电电位为关键，以双通道同步采集为支撑，构建一套工业级、高精度、高可靠的阴极保护电信号采集硬件系统。

正是这套硬件原理，让 UDL2 能在复杂野外环境中，精准捕捉管道真实电位、杂散电流等微弱信号，为后续数据处理、分析、预警提供 “真值级” 原始数据，成为阴极保护监测从人工走向智能的硬件基石。
