钢筋混凝土外加电流阴极保护系统属于机电一体化隐蔽工程，恒电位仪、预埋阳极、参比电极、钢筋引出端子、连接电缆等部件分布在混凝土内部、结构表面、户外机房等不同位置，安装与接线质量直接影响系统通电效果、运行稳定性和结构安全。相较于常规机电设备，该系统兼具电化学防护与电气作业双重属性，施工工序多、隐蔽点位多、规范要求严苛。本文从前期预埋、设备安装、电缆敷设、线路接线、绝缘隔离五大维度，梳理现场标准化施工规范与关键管控要点。
施工前期的预埋作业是整个系统的根基，必须与混凝土浇筑施工同步开展，严禁后期大面积开槽打孔。首先是参比电极与辅助阳极预埋，按照设计图纸确定点位，参比电极需埋设于钢筋保护层中部，与主筋保持合理间距，既保证精准采集钢筋电位，又避免电极与钢筋直接接触造成短路。网状、带状辅助阳极沿结构断面均匀布设，阳极与钢筋之间设置专用绝缘垫块，严格把控极间距离，防止通电后局部电流集中引发过保护。所有预埋构件固定牢固，浇筑混凝土时安排专人旁站监护，避免振捣作业导致电极移位、线路挤压破损。预埋完成后，将电极引线、钢筋引出线统一归集至预设接线盒，做好标识与临时防护，防止水泥浆、杂物堵塞端口。

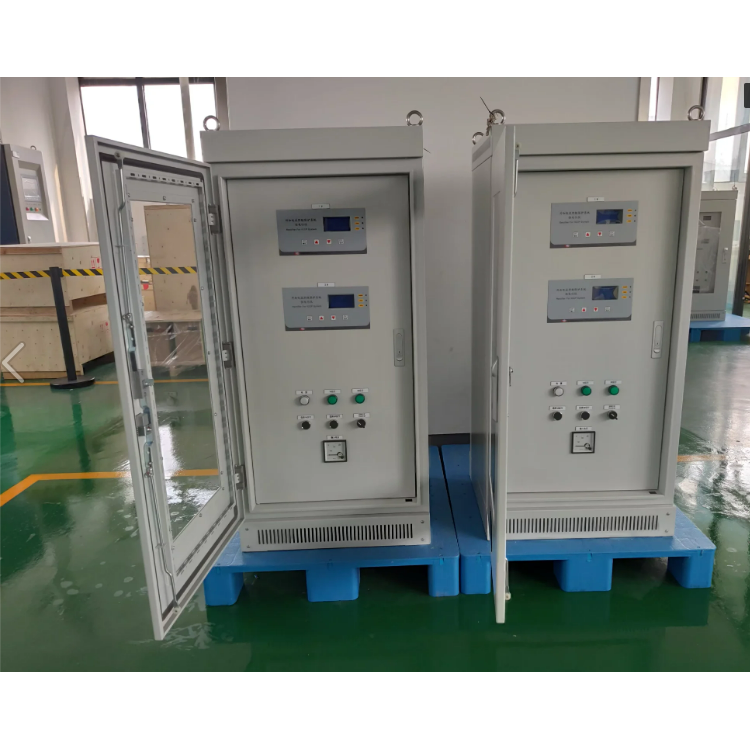

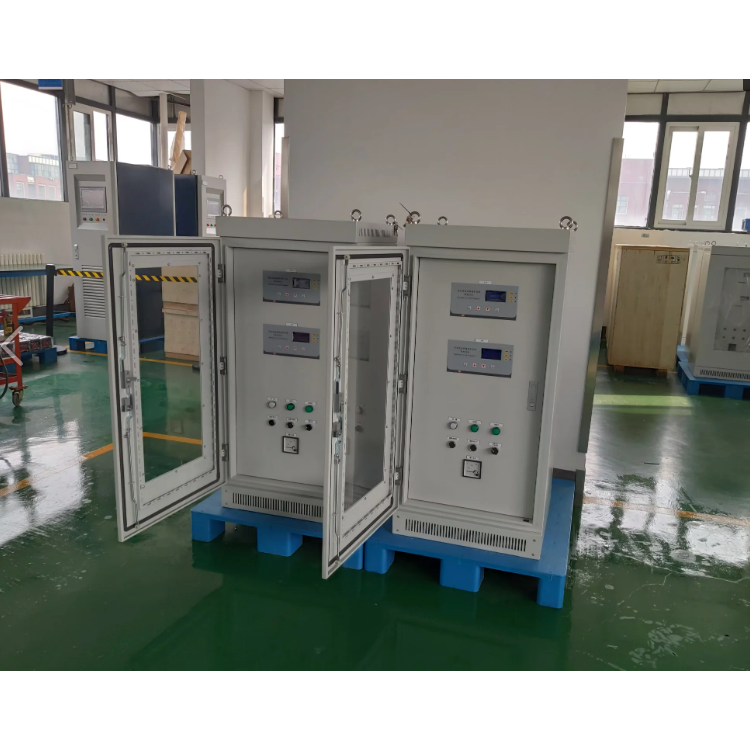

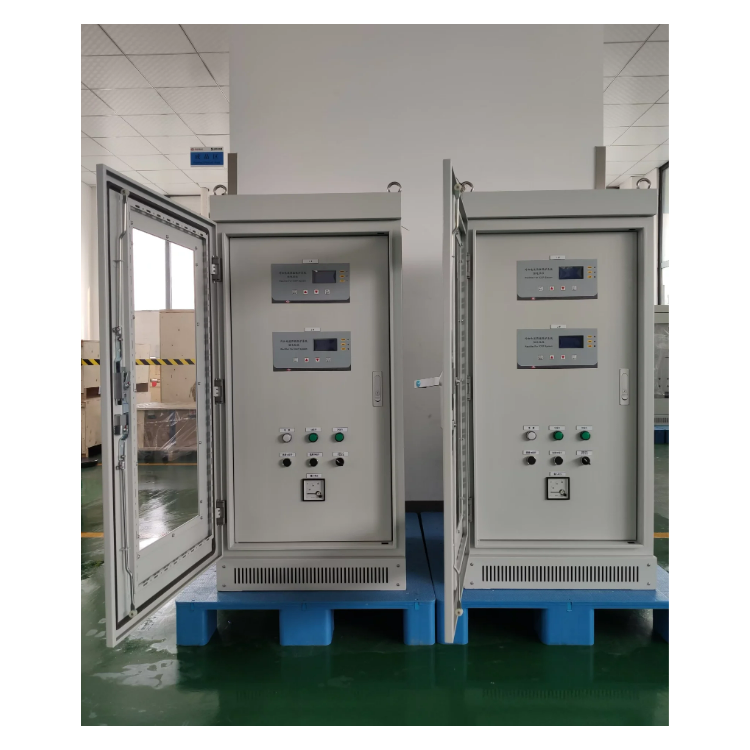

恒电位仪本体安装需结合现场场地条件分类执行。室内机房安装时，设备摆放保持水平，柜体与墙面预留检修空间，底部做好基础固定，配套接地排可靠连接设备工作接地与安全接地。户外露天、桥梁侧面、码头岸边等露天场景，恒电位仪必须安装在专用防雨防腐箱体内，箱体朝向避开迎风、迎浪方向，箱门密封胶条完整，底部设置排水孔，防止雨水、积水渗入。地下管廊、隧道等密闭潮湿空间，设备安装位置远离积水区与通风死角，同时兼顾后期巡检、检修的可达性。多台设备并排安装时，设备之间保留散热间隙，避免长期运行积热老化。
电缆敷设环节需区分功能分类管控，系统电缆主要分为动力供电电缆、阳极输出电缆、阴极连接电缆、参比信号电缆四类，不同电缆功能、电压等级、敷设要求各不相同，严禁混敷混用。动力电缆为恒电位仪提供市电电源，按照低压电气规范穿管敷设，户外管线选用防水阻燃电缆；阳极、阴极输出电缆承载保护电流，导体截面积严格按照设计电流选取，地下、混凝土表面敷设时加装保护套管，转弯、穿墙位置做圆弧过渡，避免线缆弯折断裂。参比电极信号电缆属于弱电线路，极易受到强电干扰，必须单独穿管敷设，与动力电缆、输出电缆保持安全间距，全程屏蔽处理，降低杂散电流、电磁干扰带来的电位数据漂移。
接线作业是核心工序，也是最容易出现失误的环节，作业全程遵守 “断电操作、极性分明、逐一核对” 三大原则。首先明确线路极性：恒电位仪正极接辅助阳极引线，负极接被保护钢筋引出端子，极性绝对不能接反。一旦正负极颠倒，钢筋会变为腐蚀阳极，短时间内加速锈蚀，直接造成结构永久性损伤。接线前使用万用表逐段检测电缆通断、绝缘电阻，绝缘阻值不达标严禁接线，排查线缆破损、接头受潮等问题。
接线端子连接时，去除线缆绝缘层长度适中，铜芯完全压接牢固，虚接会导致接触电阻过大，运行中发热打火、电压损耗。所有接线完成后按照分区、功能粘贴永久性标识牌，标注设备编号、线路用途、对应保护区域，方便后期运维识别。混凝土结构外露接线端子、电缆接头，全部采用防水绝缘密封套件处理，临水、露天区域额外涂刷防腐防水胶，阻断水汽侵入。对于大面积连续钢筋混凝土结构，若存在多个钢筋引出点，需保证同一保护分区内钢筋电气连通，杜绝分区内部出现断路，造成局部防护盲区。
杂散电流隔离与绝缘防护同样不可忽视。城市桥梁、地铁周边混凝土结构易受轨道交通、工业设备产生的杂散电流干扰，施工时在钢筋引出端加装隔离装置，阻断外部杂散电流侵入保护系统。不同保护分区之间、保护区域与非保护区域的钢筋网，必须做电气断开处理，设置绝缘隔断，防止电流窜流，导致分区电位失控。所有外露金属接线构件、金属支架，均做接地与防腐处理，兼顾电气安全与结构防腐。
全部安装接线工作完成后，不可直接通电试运行，首先进行整体绝缘测试、线路导通复检，核对所有接线极性、分区划分、标识信息。分步开展空载、带载试验，排查短路、漏电、信号异常等隐患。钢筋混凝土阴极保护系统属于隐蔽工程，安装缺陷后期整改难度极大，施工阶段必须严格执行规范，细化每一道工序。只有把控好预埋、安装、敷设、接线全流程质量，才能为系统长期稳定运行筑牢基础，真正发挥阴极保护的防腐作用。
