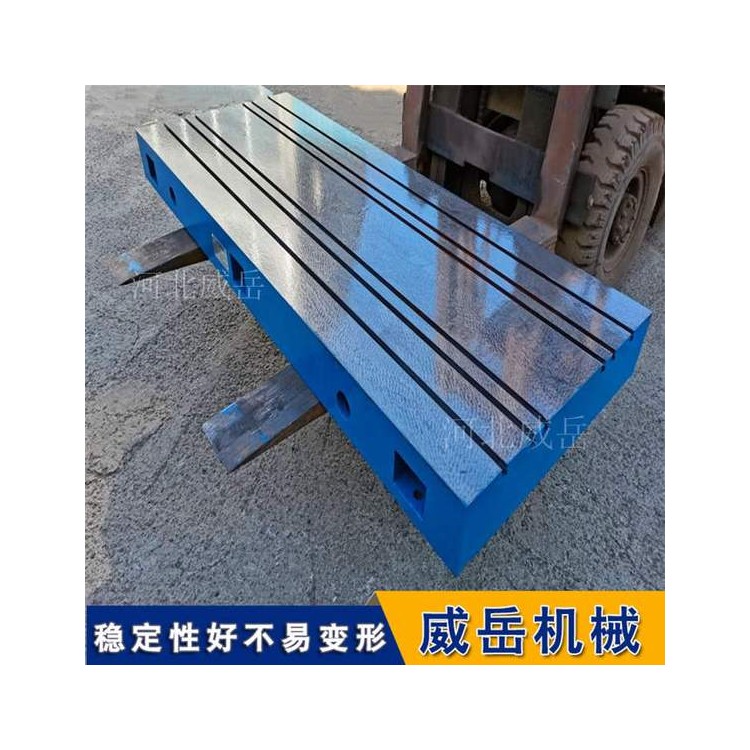

T型槽试验平板的安装是一项对精度要求很高的工作，其核心在于确保平台自身的水平度和平面度达标，同时为后续的设备安装提供一个稳固、减振的基准。整个过程需要遵循“稳基础、精找平、严固化”的原则。
以下是详细的安装技术要求，整合了准备、安装、调试、验收和维护全过程的关键点。
�� 一、安装前准备
平台安装前，需对基础、工具和平台本身进行严格检查。
基础与环境要求
地面基础：安装地面必和须是坚固的混凝土结构（建议强度≥C30），厚度通常不小于150mm。其表面平整度偏差需≤2mm/m。地面承重能力必和须达到平台、设备及测试负载总重的1.5倍以上，以防止地基沉降。
环境条件：安装场地应干燥、通风，远离振动源（如冲压机、大功率风机，建议保持5米以上距离）、热源及腐蚀性介质。高精度测试环境，建议将温度控制在20±2℃，湿度≤65%。
工具与辅材准备
测量工具：精度≥0.02mm/m的框式水平仪或电子水平仪是必和须的。对于大型或高精度平台，还需准备千分表、平尺、激光干涉仪等。
安装工具：扭矩扳手（用于精和确控制螺栓紧固力）、吊装设备（叉车或起重机）及软吊带（严禁使用钢丝绳直接吊装，以免损伤工作面）。
辅材：调整垫铁、地脚螺栓（或化学锚栓）、减振垫（橡胶垫或空气弹簧）、无收缩灌浆料（用于大型平台）、防锈油、清洁剂等。
平台开箱检查
外观与标识：核对平台的型号、T型槽数量及位置是否与设计图纸一致。检查工作面及T型槽内壁有无明显的磕碰、裂纹、砂眼或毛刺。
材质与精度：平台材质通常为高强度铸铁（HT200-300），工作面硬度HB170-240。确认其出厂精度等级（0级、1级等）报告，这是后续调试的目标。
⚙️ 二、核心安装流程
安装过程主要分为就位、粗调、精调、固定四个步骤。
平台就位与垫铁布置
布置垫铁：根据平台底部筋板布局，在基础面上摆放调整垫铁。垫铁间距通常控制在500-800mm，边缘垫铁距平台边缘应小于150mm。确保垫铁位于加强筋正下方，使平台受力均匀，避免悬空变形。
平稳吊装：使用软吊带，保持吊带夹角不大于60°，缓慢将平台吊运至垫铁上方就位。平台的边缘与事先画好的地面基准线对齐，偏差控制在≤5mm。
初步找平（粗调）
将水平仪放置在平台的长边和短边中线位置，通过旋转垫铁调节螺母，初步将纵向和横向水平度调整至0.2mm/m以内。此阶段的目标是消除平台明显的倾斜，为精调打下基础。
精和密找平（精调）
多点测量：这是决定比较终精度的关键步骤。在平台工作面上均匀划分9个或更多测点（如3×3网格），使用高精度水平仪逐点测量并记录偏差值。
精细调节：以平台中央点为基准，从中间向四周对称调节垫铁。对于0级精度平台，比较终平面度误差要求≤0.02mm/m；1级平台≤0.05mm/m。
T型槽检查：精调时，需特别使用千分表检测T型槽与平台边缘的平行度，确保偏差≤0.03mm/m，防止后期设备安装时产生偏差。
紧固、减振与二次灌浆
螺栓紧固：精调完成后，使用扭矩扳手按照“从中间到四周”的顺序，分2-3次均匀拧紧地脚螺栓。例如，M20螺栓的扭矩通常要求达到150N·m以上。紧固后必和须再次复测水平度，防止因紧固操作导致平台变形。
减振处理：在平台与基础之间加装减振垫，能有效隔离外界振动。普通测试平台可使用30-40mm厚的橡胶减振垫；高频振动试验机则建议选用空气弹簧减振垫，以将振动传递率控制在8%以下。
二次灌浆（针对大型或固定式平台）：对于有地脚螺栓预留孔或永和久性安装的大型平台，需向孔洞及平台底部间隙灌注无收缩灌浆料，并养护7-10天，待其完全固化后方可进行下一步。
✅ 三、安装后的调试与验收
安装固定后，必和须通过一系列测试来验证安装质量。
静置观察：让平台在空载状态下静置24小时，然后再次复测水平度和平面度，确认精度没有因应力释放而发生明显变化。
负载测试：在平台工作面上均匀放置相当于测试设备及工件重量的80%-100% 的负载，静置12小时。之后再次测量平台精度，要求变形量≤0.02mm/m，且平台无下沉、无异响。
振动检测：在平台四角安装振动传感器，在设备空转状态下测试振动幅值。通常要求振动幅值≤0.005g。若振动超标，需检查螺栓是否松动或是否存在共振。
设备安装与同轴度校准：这是T型槽平台功能的比较终体现。通过T型螺栓将电机、测功机等设备固定在平台上。使用百分表校准设备间联轴器的同轴度，要求误差≤0.02mm，高精度测试需≤0.005mm，以确保传动系统无附加扭矩。
