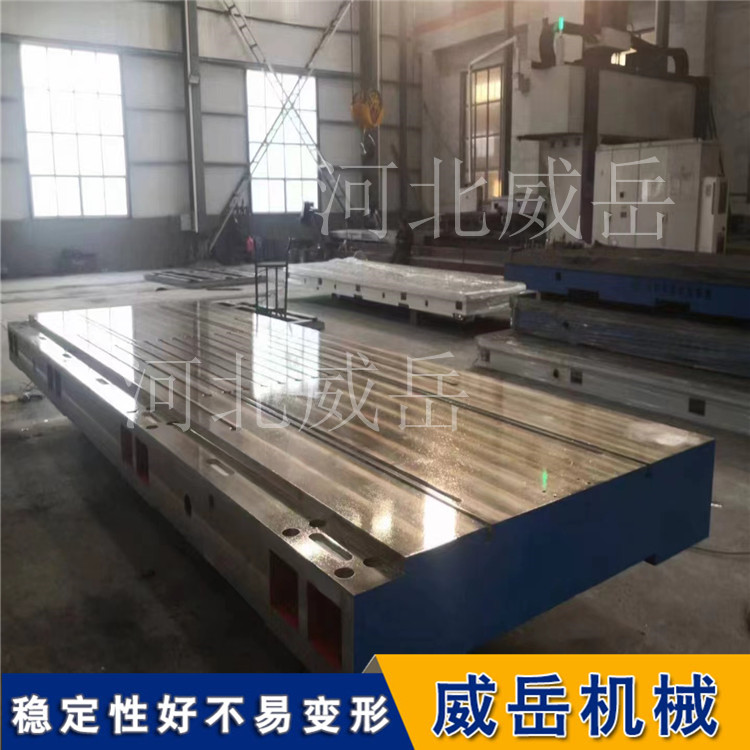

铸铁检验平台 装配焊接测量底座 可定制T型槽/螺纹孔

铸铁检测平台（又称铸铁平板、检验平台）是工业测量中用作精和密基准面的基础工具，主要用于检验工件平面度、直线度，或进行精和密划线。

以下是关于它的核心技术标准与选型要点：

1. 执行标准与材质

执行标准：国家标准 GB/T 22095-2021（替代旧版GB7947-1999）。

材质：通常使用HT200-300（灰铸铁）。

硬度：工作面硬度需控制在 HB 170-240 之间，以保证耐磨性。

稳定性：需经过两次人工退火（600-700℃）及自然时效处理，以消除内应力，确保长期使用不变形。

2. 精度等级与判定

精度等级（国标）决定了平面度的严格程度。等级数值越小，精度越高。若采用刮削工艺（传统刀花纹），还需考核接触点数。

0级 / 00级（计量级）：平面度相当严（如1000mm内≤0.015mm）。主要用于实验室高精度测量、校准低等级平板。注意： 需在恒温（20±2℃）环境下使用。

1级（精和密级）：平面度公差约0.03mm/m。适用于精和密零件检测、模具制造。25mm²内接触点数≥25点。

2级（通用级）：平面度公差约0.06mm/m。适用于车间常规划线、装配、普通零件检测。25mm²内接触点数≥20点。

3级（粗级）：平面度公差较大。主要用于重型工件放置、粗加工定和位，对接触点数要求较低（≥12点）。

3. 出厂检验与验收要点

为了保证平台质量，采购时需核对以下三项核心数据：

外观与瑕疵：工作面不允许有裂纹、砂眼、气孔等影响使用的缺陷。对于非关键部位的微小瑕疵，需确认是否经过修补且不影响精度。

平面度检测：供应商需提供第三方检测报告。大规格平台通常采用电子水平仪或激光干涉仪进行网格法测量。

承载能力：需确认额定载荷。验收时可加载至额定载荷的120%，静置24小时后复测平面度，变化量应在允许范围内（通常≤3μm/m），防止使用中变形。

4. 选型建议

测量室/计量：建议选择 0级 或 00级。需配置防震支架，且室内需配备空调以控制温差。

车间检测：建议选择 1级 或 2级。这是性价比较高的选择，既能满足99%的零件检测需求，又具备良好的耐磨性。

焊接/装配：建议选择 3级 或 精刨。这类场景对平面度要求不高，但对平台的刚性和抗冲击能力要求更高。

总结：选购铸铁平台时，应优先确认其时效处理工艺（是否消除应力），并严格核对平面度检测报告。对于高精度场景，务必确保现场环境温度达标。
