FRASER4700ESD离子风嘴

  英国FRASER4700ESD离子风嘴

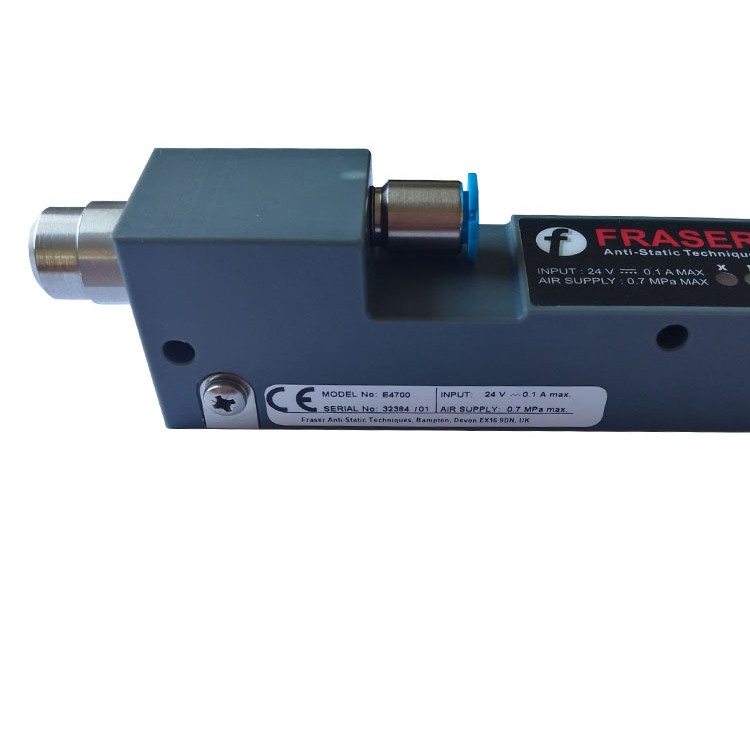

FRASER4700 ESD高平衡离子风嘴，更新型号8001：

24VDC供电方式，LED显示，可连接PLC远程监控，应用于中小型产品及物体表面静电消除及灰尘清洁。在通讯，电子，印制电路板，半导体及制造业应用。

特点

* 离子平衡+/-20V。

* LED显示工作状态，便于使用。

* 采用24V信号输出，可远程监控运行状态及是否需要清洁。

* 具有欠压，过载及反极性连线保护。

* 符合ANSI ESD STM3.1.标准。

* 可以连接延伸管，可延长消除距离到远650mm。

技术参数

输入 输入：24VDC（21-28V），电流0.1A。

离子平衡 +/-20V

接线方式 M8 X 4针公接头，可以单独订购M8x4孔线缆。

也供应90-250V PSU电源适配器。

系统状态提示 产品本体上的3个LED：

绿灯=运行正常；

绿灯/黄灯=需要清洁 ；

红灯=故障：过载，硬件故障，供电电压超出范围；无亮灯 产品未供电

系统监控 离子风嘴上输出的24V信号输入到PLC或其它终端，可实现远程监控以上信息；电压信号是从离子风嘴上直接获取的，不需要额外的电源。

符合IEC61131-2 “type 3”PLC 输入标准，防短路及误接线保护信号。

产品结构 精密加工灰色PVC本体，纯钨发射针。

耐压 0-7 bar。

输出 内置3KV高压发生器。

使用环境 0-55℃，湿度70%，无结露。

气管接口 M5 6mm ID。

尺寸重量 122.7mm * 25.4mm *32mm ，80g

认证 CE

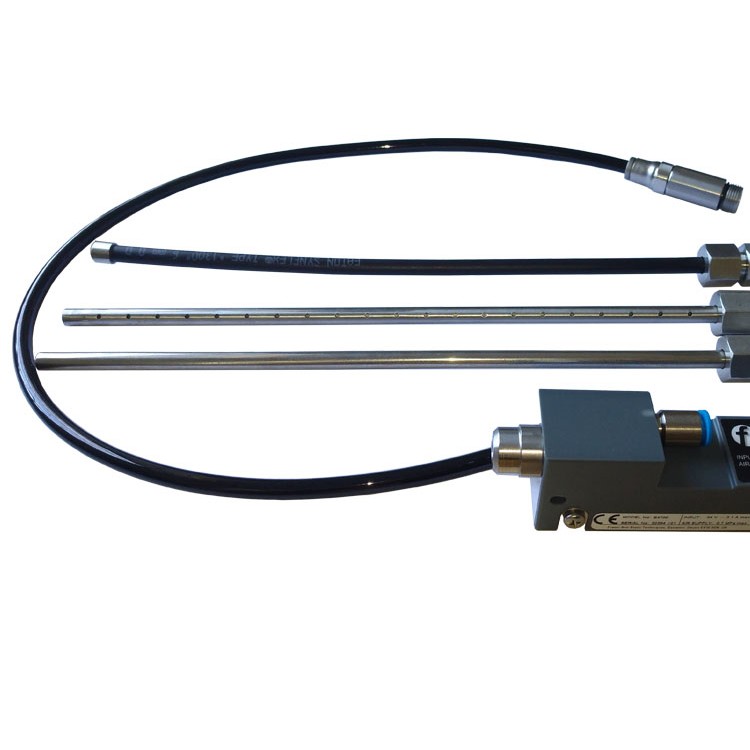

可选配件

配件 作用

可弯曲管：末端不锈钢螺纹嵌件，防止在维护或清洁时落入塑料屑或灰尘。

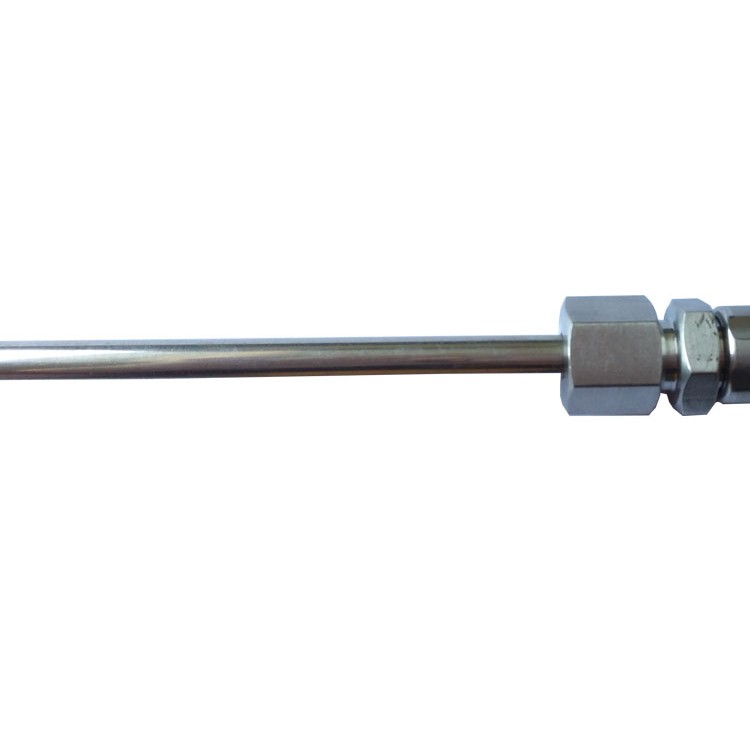

单点金属风管：使电离距离扩大到200mm,320mm及650mm. 用户可在远处将离子流输入不易触及的区域

多孔金属风管：使电离距离增加，远可达650mm. 用户可在远处将离子流输入不易触及的区域

软管： 使离子流绕过障碍物输送 用户可将离子流输入不易触及的区域

延伸管： 使离子流绕过障碍物输送 用户可将离子流输入不易触及的区域

管接头： 用户可以组合装配 提供灵活性，适合不同应用

机械尺寸

选型

产品 型号 说明

ESD离子风嘴： 4700

淋浴式金属风管： 47001 200mm

淋浴式金属风管： 47002 320mm

单点金属风管： 47004 263mm

单点金属风管： 47005 383mm

可弯曲管： 47008 266mm

可弯曲管： 47009 385mm

可弯曲管： 47010 716mm

软管： 47007 500mm

延伸管： 470023 500mm
