在酸冷气（浓硫酸冷却器）阳极保护工程中，恒电位控制系统是决定保护成败、设备寿命与运行安全的第一关键。酸冷气长期处于93%～98% 浓硫酸、60～120℃高温强腐蚀环境，金属表面必须精准维持在稳定钝化区间（+0.8～+1.2 V vs. 硫酸亚汞电极）；一旦电位失控，轻则钝化膜溶解、腐蚀加速，重则管束穿孔、酸液泄漏、安全事故。恒电位仪 + 参比电极 + 控制逻辑，就是把电位 “锁死” 在安全窗口的大脑与神经，其可靠性、精度、稳定性直接决定整套系统的生死。
一、恒电位控制系统的核心功能：精准控电位、稳钝化膜
阳极保护的本质是电化学钝化：通过外加阳极电流，让不锈钢表面生成致密 Cr₂O₃/Fe₂O₃钝化膜，腐蚀速率降至0.01 mm/a 以下，比自然腐蚀低 2～3 个数量级。但钝化膜极 “娇气”：
电位过低（活化区）：金属快速溶解，无保护；
电位过高（过钝化区）：钝化膜溶解、失效，腐蚀反而加剧。
恒电位控制系统的核心任务，就是实时监测、自动调节、稳定锁定电位：
参比电极（眼睛）：埋入酸侧，实时采集金属壁面电位，信号精度 **±5 mV**；

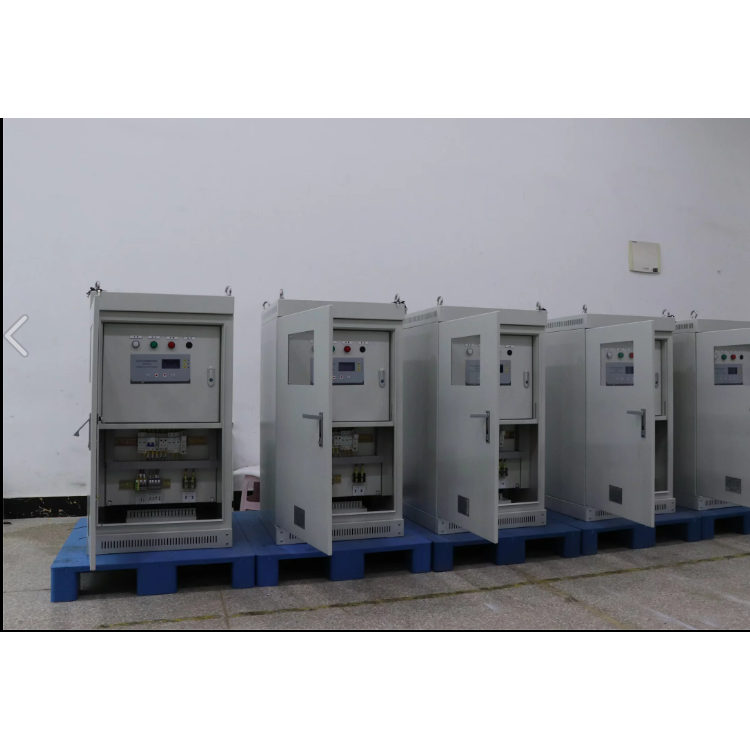

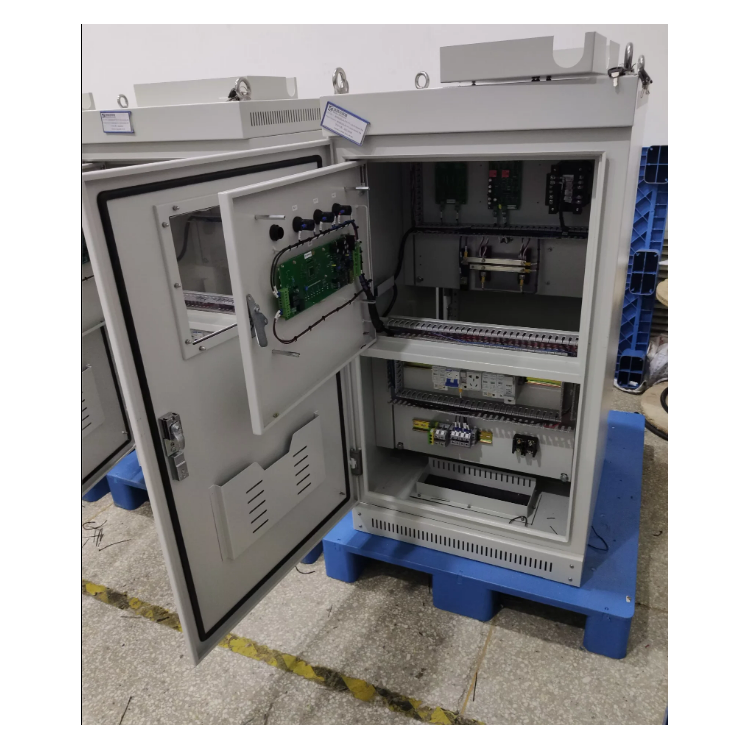

恒电位仪（大脑）：接收电位信号，通过PID 自适应算法自动调整输出电流，把电位稳定在 **+0.8～+1.2 V** 钝化区间；
保护逻辑（安全锁）：具备过流、过压、电位上下限报警、故障自诊断，异常时自动保护、避免事故。
二、为什么恒电位系统是 “最关键”？—— 三大致命影响
1. 直接决定钝化膜能否形成与稳定
酸冷气开机致钝阶段，需要足够致钝电流密度（＞100 mA/m²）快速成膜；正常运行时只需极低维钝电流密度（＜10 mA/m²）维持膜稳定。恒电位系统自动切换电流模式：致钝期大电流快速成膜，维钝期小电流低能耗稳膜。无此精准控制，要么成膜失败、持续腐蚀，要么过钝化、膜崩解。
2. 直接影响设备寿命与运维成本
工业数据显示：电位波动 ±50 mV时，钝化膜反复溶解 - 生成，寿命缩短50% 以上；电位稳定 ±15 mV时，设备寿命可达10～15 年，腐蚀速率 **＜0.01 mm/a**。恒电位系统精度越高、稳定性越好，管束 / 管板寿命越长、检修周期越长、运维成本越低。反之，控制系统漂移、失控，1～2 年即可发生管束穿孔泄漏。
3. 直接关系运行安全与环保风险
酸冷气处理高温高浓度浓硫酸，一旦电位失控→钝化膜失效→局部腐蚀穿孔→酸液泄漏，将引发设备爆炸、人员灼伤、环境污染等重大安全事故。恒电位系统的实时监测、超限报警、故障保护，是防止灾难性事故的最后一道防线。
三、工程痛点：控制系统失效是最常见故障
国内酸冷气阳极保护故障统计：60% 以上源于恒电位控制系统问题—— 参比电极老化 / 污染、信号漂移、恒电位仪精度下降、PID 参数不当、接线松动 / 干扰等。例如：
参比电极结垢，电位信号偏差＞100 mV，系统误判、过流 / 欠流；
恒电位仪老化，控制精度从 **±5 mV降至±50 mV**，钝化膜反复破损；
接线接触不良，电流中断，局部欠保护、快速腐蚀。
四、优化方向：高精度、高可靠、智能化
新一代恒电位控制系统趋势：
双参比电极冗余：一用一备，信号互校，避免单点失效；
数字恒电位仪：电流精度 **±0.1 mA**、响应时间 **＜200 ms**、自适应 PID，抗干扰强；
远程监控 + AI 预警：实时上传电位 / 电流 / 温度，AI 预判漂移趋势，提前维护。
结语
酸冷气阳极保护中，恒电位控制系统是 “心脏与大脑”—— 没有精准稳定的电位控制，再好的阳极材料、再合理的布置都无法形成有效保护。工程实践必须优先保障控制系统精度与可靠性：选优质参比电极、高精度数字恒电位仪、规范安装与定期校准，才能让钝化膜长期稳定，实现酸冷气长寿命、低能耗、安全运行。
冀公网安备13010402002588
