新建钢筋混凝土工程外加电流阴极保护测试桩预埋式安装方法

在沿海桥梁、水利构筑物、市政地下综合管廊等新建钢筋混凝土工程中，外加电流阴极保护是抑制钢筋电化学腐蚀、延长结构服役寿命的核心技术，而测试桩作为电位采集、回路检测、系统监测的关键设施，预埋式安装是新建工程最常用的施工方式。预埋安装区别于后期加装，可与混凝土浇筑、钢筋绑扎同步施工，整体性强、防护效果好、无后期路面破坏，是保障阴极保护系统长期稳定运行的基础工艺。本文详细讲解新建混凝土结构中外加电流阴极保护测试桩预埋式标准安装方法、工艺流程及关键技术要点。

施工前期准备是预埋安装顺利开展的前提。首先要结合工程结构图纸、钢筋布局图、外加电流阴极保护设计方案，完成测试桩点位精准定位布设。按照重点区段加密、常规区段均匀布设的原则，桥梁墩柱、承台、隧道侧壁、滨海干湿交替区等腐蚀敏感区域，布设间距控制在 10～30 米；普通市政混凝土结构间距控制在 30～80 米。定位时避开伸缩缝、沉降缝、高压线路及杂散电流干扰源，选择地势平整、后期便于巡检维护的位置。其次做好材料进场验收，核对玻璃钢测试桩、长效硫酸铜参比电极、防腐绝缘电缆、密封灌胶、放热焊接材料等规格参数，确保材质耐盐雾、抗老化、绝缘性能达标，适配混凝土内部潮湿腐蚀环境。同时开展技术交底，明确预埋标高、接线规范、钢筋跨接要求，统一施工标准。

钢筋连通预处理是预埋安装的核心前置工序。混凝土钢筋呈网状分布，若钢筋之间电气不连通，会造成测试桩采集电位失真、局部保护失效。施工中需对结构纵向、横向钢筋交叉点位采用放热焊接或绑扎跨接，形成完整连通的阴极导电网络。对于分段浇筑的混凝土结构，做好分段钢筋电气搭接，杜绝出现绝缘断点。同时标记出与测试桩连接的主钢筋点位，清理钢筋表面浮锈、混凝土残渣，保证接线接触面洁净，降低接触电阻，为后续引线连接打下基础。

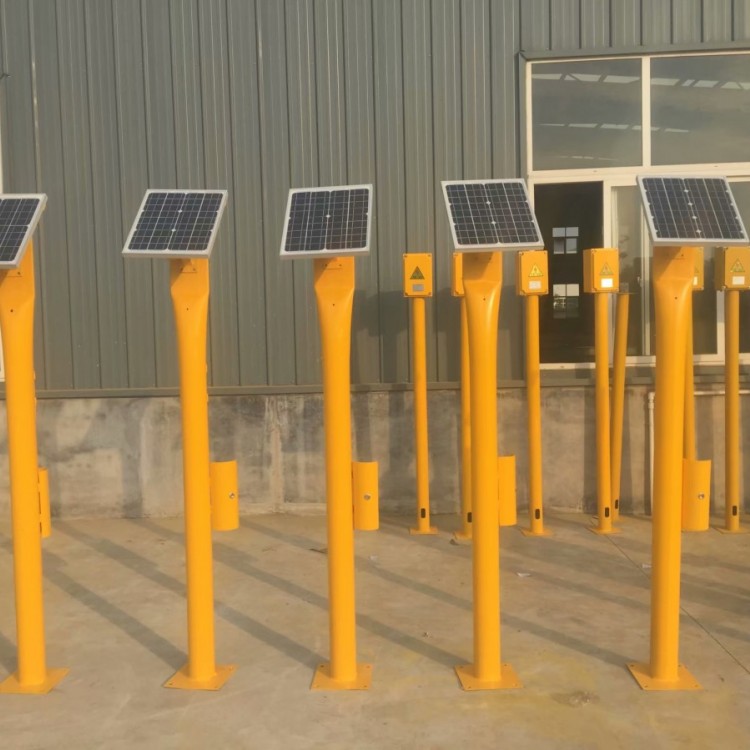

测试桩基座预埋与桩体固定施工流程需严格规范。根据定位点位开挖预埋基坑，坑底夯实整平，铺设级配砂石垫层防止沉降。按照设计标高固定测试桩预埋底座，采用钢筋加固支撑，保证桩体垂直度偏差不大于 1‰，避免混凝土浇筑时发生偏移、倾斜。桩体预埋深度严格遵循设计要求，地面露出高度统一控制在 1.2～1.5 米，适配人工检测操作。预埋过程中做好桩体管口临时封堵，防止混凝土浆液、杂物进入内部，损坏接线端子与线路通道。

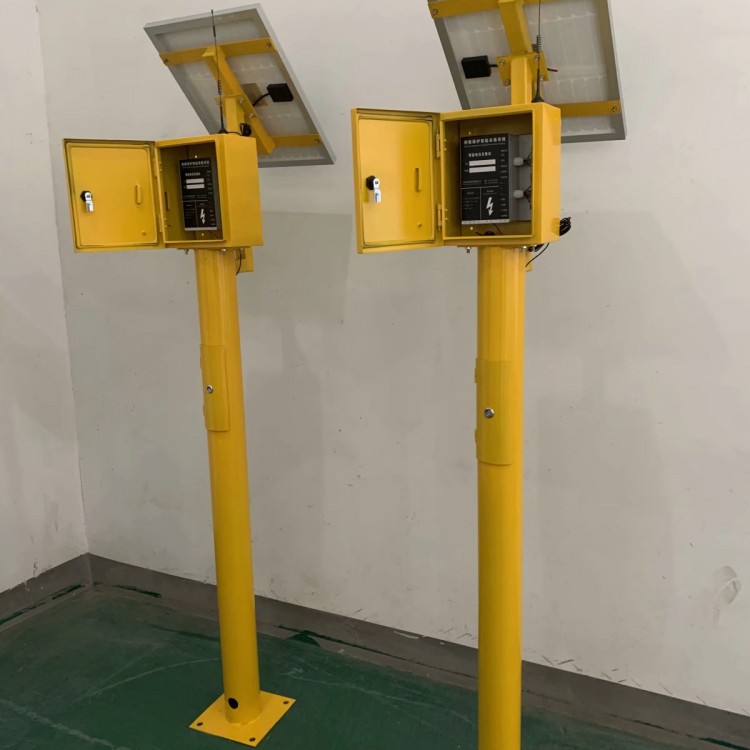

电缆敷设与接线安装是决定监测精度的关键步骤。采用专用防腐屏蔽绝缘电缆，分别布设钢筋阴极引线、辅助阳极引线、参比电极引线，三线分开敷设、强弱电分离，全程避开钢筋尖锐棱角，做好防护避免刺破绝缘层。引线与主钢筋采用放热焊接方式连接，焊接点做防腐包覆处理；电缆引入测试桩内部后，按标识对应接入专用接线端子，接线牢固、排列整齐，杜绝虚接、错接。参比电极预埋在混凝土侧壁或周边土层中，贴近钢筋布设，保持固定间距，做好密封防护，避免砂浆包裹影响感应精度。

混凝土浇筑封堵与后期密封防护必不可少。浇筑混凝土时采用分层振捣，避开测试桩桩体及引线位置，防止振捣冲击造成桩体移位、电缆破损。桩体与混凝土结合缝隙采用防水密封胶封堵，内部接线腔体灌注绝缘密封胶，隔绝潮气、雨水渗入。待混凝土养护达标后，清理测试桩外部防护层，安装密封盖板，做好线路标识，标注监测区段、回路类型。最后开展绝缘性能测试、回路通断检测、自然电位采集，校验安装质量，确认预埋安装符合规范要求，为后续系统调试投入运行奠定基础
