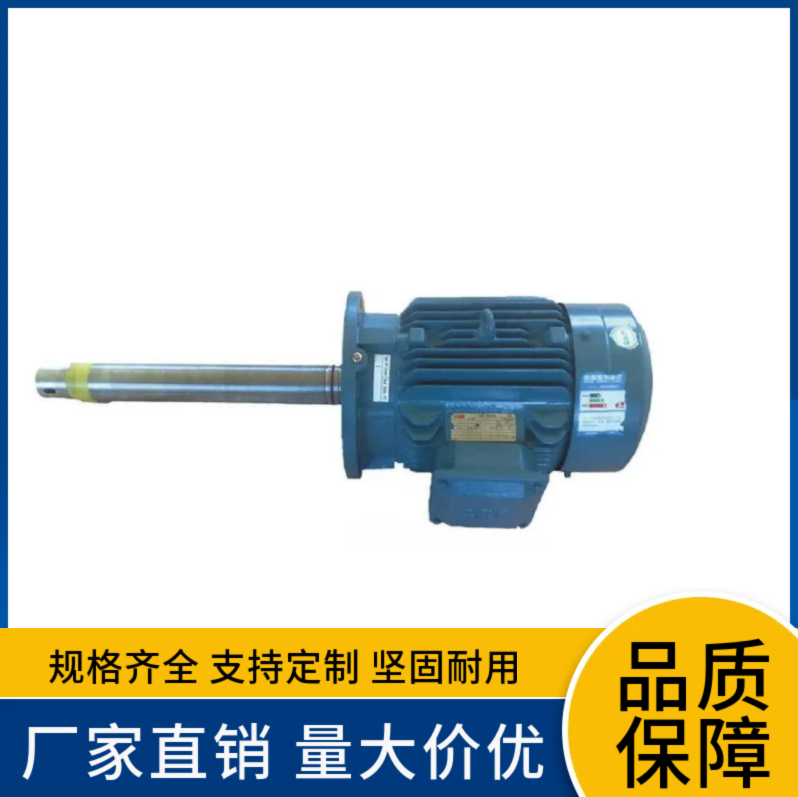

ABB长轴电机 振动 ≤0.05mm 双支撑 高精度

一.产品结构

1.超长轴伸：标准300–600mm，可定制至1000mm+，轴径比≥3:1，直驱炉内 / 罐内负载

2.高强度轴体：45# 锻造碳钢 / 304/316 不锈钢，整体调质 + 精密动平衡，抗弯强度提升40%

3.双支撑 + 中间导向：振动 ≤0.05mm，无甩动、无变形、长寿命

4.高精度轴端：铣扁 / 键槽 / 螺纹，连接零间隙、零松动

ABB 长轴电机是 ABB 基于通用电机平台打造的定制化特种动力设备，以加长轴伸、高刚性轴系、耐高温、高防护、高效节能为核心优势，专为高温、多尘、腐蚀等恶劣工业场景设计，实现电机本体与负载远距离直驱，广泛用于热处理、风机、泵业、化工等领域，是保障工业设备连续稳定运行的关键传动部件。

二.核心性能与特点

1. 长轴定制化，传动稳定可靠

· 轴伸规格：标准长度300mm、450mm、600mm，可定制最长至1000mm+，轴长直径比≥3:1。

· 轴系材质：采用45# 调质碳钢、RA330/304 不锈钢，经有限元分析优化，高速旋转挠度≤0.1mm。

· 轴承配置：重载精密轴承 + 巴氏合金止推轴承，可承受1.5 倍额定轴向载荷，振动小、寿命长。

· 运行精度：键槽精密定位，传动效率≥98%，适配长距离直驱无中间传动损耗。

2. 耐高温与高防护，适配恶劣环境

· 绝缘等级：标配F 级，可选H 级，耐温 **-25℃~+200℃**，适配高温炉体工况。

· 防护等级：IP54/IP55/IP65（可选油封），防尘、防水、防油污、耐酸碱腐蚀。

· 冷却方式：自扇冷（IC411）、强制风冷（IC416），可选水冷 / 油冷，强化高温散热。

· 防爆可选：部分型号符合ATEX标准，适用于易燃易爆气体与粉尘环境。

3. 高效节能，电气性能优异

· 能效标准：达IE3 高效，可选 IE4/IE5 超高效，比普通 IE2 电机节能8%~12%。

· 功率范围：0.75kW~30kW（主流 2.2kW、3kW、7.5kW、15kW），电压380V/400V/480V。

· 变频适配：兼容 ABB ACS 系列变频器，0~3600rpm宽调速，低负载工况进一步降耗。

· 保护功能：内置 PTC 热敏电阻，超温自动断电；抗电磁干扰，运行稳定无故障。
