MMO 涂层钛管阳极基础安装全流程及前期筹备工艺

在市政桥梁、隧道工程、沿海建筑、工业厂房等钢筋混凝土构筑物长期服役过程中，氯离子侵蚀、碳化老化、杂散电流干扰等因素，极易造成内部钢筋锈蚀膨胀，引发混凝土开裂、剥落、结构承载力下降等安全隐患。外加电流阴极保护是目前解决钢筋混凝土钢筋腐蚀最长效、最可靠的技术手段之一，而 MMO 涂层钛管阳极作为核心辅助阳极材料，凭借耐腐蚀性强、电流分布均匀、使用寿命长、适配性广等优势，已成为钢筋混凝土阴极保护工程的主流选型。MMO 涂层钛管阳极以钛管为基体，表面喷涂铱钽混合金属氧化物涂层，具备极低的析氧过电位与极强的耐酸碱腐蚀能力，可在混凝土高碱性环境中长期稳定输出保护电流，其安装工艺的规范性直接决定阴极保护系统的运行效果与服役年限。

施工前期筹备是 MMO 涂层钛管阳极安装质量的核心前提，涵盖图纸会审、材料验收、现场勘测、基面预处理四大核心环节，缺一不可。首先需组织设计、施工、监理三方开展图纸会审，精准核对构筑物结构尺寸、腐蚀等级划分、阳极布置点位、间距参数、电缆走向、恒电位仪安装位置等关键内容，结合现场实际工况优化布极方案，规避与给排水管线、电气线路、结构主筋的位置冲突，形成正式会审记录作为施工依据。根据工程保护面积计算保护电流密度，常规钢筋混凝土结构保护电流控制在 2～5mA/㎡，以此确定 MMO 钛管阳极的规格、单支长度、布设间距，一般梁板结构采用 2m×2m 网格布设，梁柱结构沿纵向 1.5～3m 间隔排布，腐蚀严重区域适当加密阳极点位。

材料进场验收环节需严格执行行业规范，逐一核查 MMO 涂层钛管阳极外观与性能指标。肉眼观察钛管无弯曲变形、裂纹、凹陷，表面 MMO 涂层均匀完整，无脱落、划痕、露底现象；采用电火花检测仪进行耐压检测，5kV 电压下涂层无击穿破损，确保导电与防腐性能达标。配套材料同样需严格筛选，选用电阻率≤5Ω・m 的专用导电砂浆、耐老化 XLPE 绝缘铜芯电缆（截面不低于 6mm²）、钛铜过渡接头、耐高温热缩套管、不锈钢固定卡扣、防腐密封胶等，所有材料需具备出厂合格证与检测报告，杜绝劣质材料入场。同时提前备好施工机具，包括开槽机、钻孔机、兆欧表、放热焊接设备、砂浆搅拌机、高压冲洗设备等，调试完好后方可进场作业。

钢筋混凝土基面预处理是保障阳极与混凝土紧密贴合、降低接触电阻的关键工序。对于老旧破损构筑物，需采用机械凿除方式彻底清理疏松碳化层、氯离子污染层、空鼓起皮部位，直至露出坚实新鲜骨料；对裸露钢筋进行喷砂除锈处理，达到 Sa2.5 级除锈标准，清除表面锈迹、氧化皮与油污，同时检测混凝土氯离子含量，控制在 0.05% 以内，超标区域必须彻底剔除整改。基面清理完成后采用高压淡水冲洗表面，去除浮灰、碎屑与粉尘，自然风干保持基面干燥无积水。按照设计标记阳极布设线路，采用开槽机进行人工开槽，常规槽宽 60～80mm、槽深 80～120mm，槽壁修整平整，槽底清理尖锐硬物，防止划伤 MMO 钛管涂层。新建混凝土结构则可在浇筑前提前定位预留阳极敷设通道，减少后期开槽对结构的损伤。

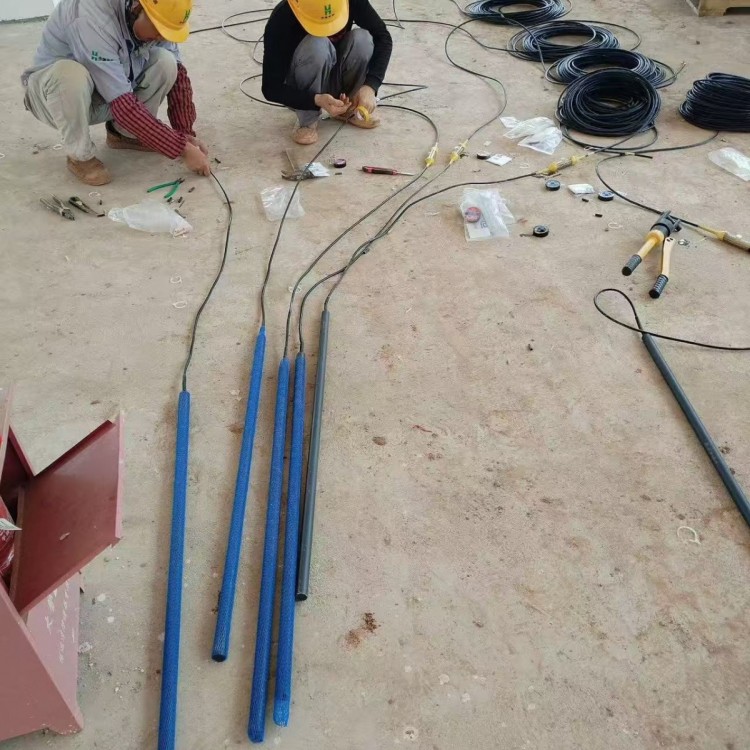

前期筹备完成后，即可进入阳极主体敷设环节，常用表面开槽预埋方式适配绝大多数钢筋混凝土工程。将 MMO 涂层钛管阳极从盘卷中缓慢舒展，严禁扭曲、折叠与过度拉伸，严格控制最小弯曲半径不小于管径的 10～15 倍，通常不低于 500mm，避免钛管基体断裂与涂层破损。将阳极居中放置于开槽内部，不得紧贴槽壁悬空，每隔 300～500mm 采用不锈钢卡扣或尼龙扎带固定，防止浇筑砂浆时位移偏移。固定完成后分层填充导电砂浆，每层厚度控制在 20～30mm，人工振捣密实，确保砂浆完全包裹阳极无空隙，表面与原混凝土基面齐平，静置自然养护不少于 7 天，待砂浆强度达标后再进行后续电气连接施工。

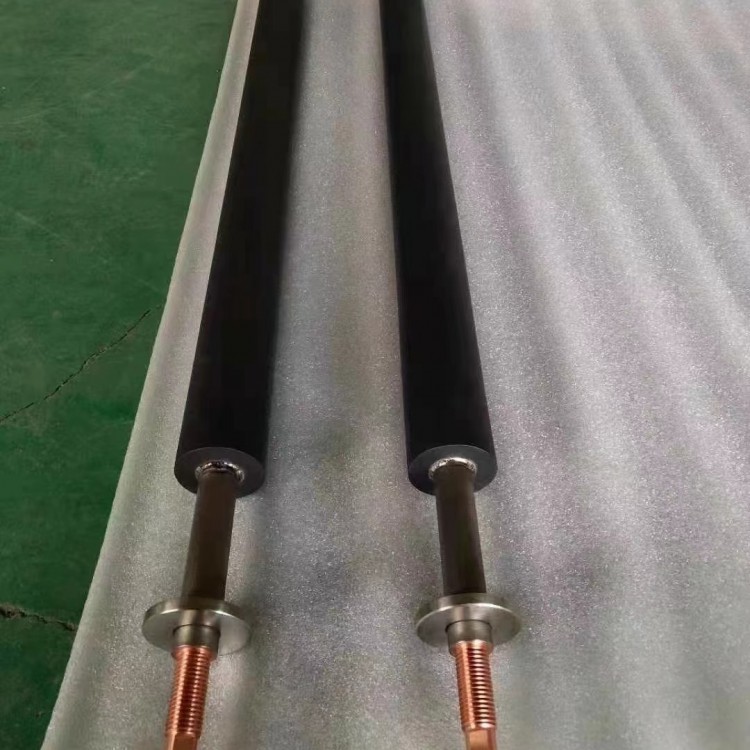

电气连接是阴极保护系统导通的核心工序，直接影响电流传输稳定性。先对钛管阳极接线端进行打磨处理，去除端部 MMO 涂层，露出纯净钛基体，用无水乙醇擦拭去除油污与氧化层。采用钛铜过渡接头配合银钎焊工艺，将电缆铜芯与钛管基体牢固焊接，要求焊点饱满无虚焊、夹渣、气孔等缺陷，严禁直接将铜电缆焊接在涂层表面。焊接完成后清理焊点残渣，均匀涂抹导电膏，套入热缩套管加热收缩密封，外层再缠绕防腐密封胶，做到双层防护，防水等级达到 IP68 标准，有效隔绝潮气与混凝土碱性介质腐蚀。同时进行钢筋阴极汇流连接，每隔 50～100m 局部凿开混凝土露出结构主筋，采用放热焊接工艺连接阴极电缆与主筋，焊接处做打磨防腐密封处理，保证接触电阻≤0.05Ω。

系统安装完成后需开展绝缘检测与通电调试，使用 500V 兆欧表检测阳极对地绝缘电阻，数值不低于 1MΩ，确认阳极与钢筋无短路、漏电隐患。接入恒电位仪设备，采用低压缓慢升压方式逐步调节输出电流，实时监测钢筋保护电位，稳定控制在 - 0.85V～-1.20V（CSE 硫酸铜参比电极）区间，连续 72 小时试运行，电位无大幅波动、无发热漏电现象，即为调试合格，正式投入长期运行。日常运维中需定期检测电位、电流及绝缘电阻，及时排查接头老化、涂层破损、砂浆开裂等问题，保障 MMO 涂层钛管阳极阴极保护系统长效稳定运行。
