新型高效旋膜式除氧器

一、旋膜式除氧器用途及概述：

   我公司新型旋膜改进型除氧器是近年来研究并推广的一种全新结构的除氧器，泰格牌旋膜式除氧器采用目前较先进的不锈钢波纹填料代替原来编织的Ω形网状细丝不锈钢网，O型圈填料，该波纹液汽网具有水流冲击不变形、填料不脱落，分离率高，气阻小，可对给水进行二次深度除氧等特点。泰格牌旋膜式除氧器设计主要是将原射流式改为旋射膜式，是集旋膜及泡沸缩合为一体的高效能新型水膜式除氧器，具有除氧效率高，换热均匀，耗汽量小，运行稳定，适应性能好，对水质、水温要求不苛刻等优点，而且可超出力运行。

旋膜式除氧器(又称膜式除氧器是一种新型热力除氧器,是利用蒸汽将锅炉给水加热到对应除氧器工作压力下的饱和温度,除去溶解于给水的氧及其它气体,防止和降低锅炉给水管、省煤器和其它附属设备的腐蚀.可用于定压、滑压等方式运行。旋膜式除氧器适用于各类电力系统锅炉、工业锅炉给水及热电厂补给水的除氧。

二、除氧器原理：

    新型旋膜改进型除氧器的传热，传质方式与已有的淋水盘式、旋膜式和雾化式不同，主要是将射流，旋转膜和县挂式泡佛三种传热方式缩化为一体的传热、传质方式，它具有很高的效率。新型旋射膜管具有很大的解析能力，并造成液膜没管壁强力旋转卷吸大量蒸汽，增强换热，传质功能，将相向泡沸改为悬挂式泡沸，提高各层中蒸汽流速高时泛点(飞溅)并能保持汽(气)体通道；将独立的三种传热、传质装置缩化为一体，在一个单元的部件内完成。由于它具有很高的效率和某些特殊的功能，突破了已有除氧器的技术性能。

三、型号：

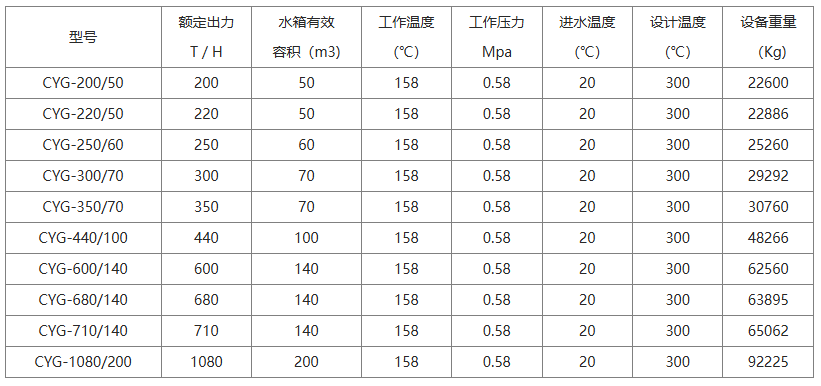

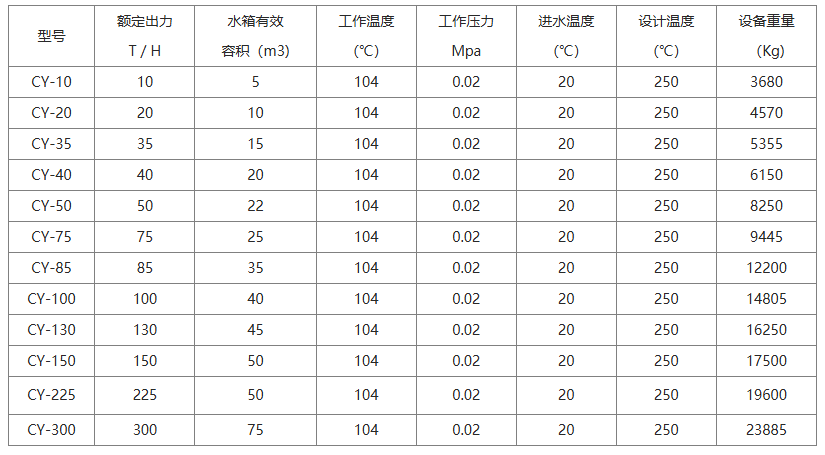

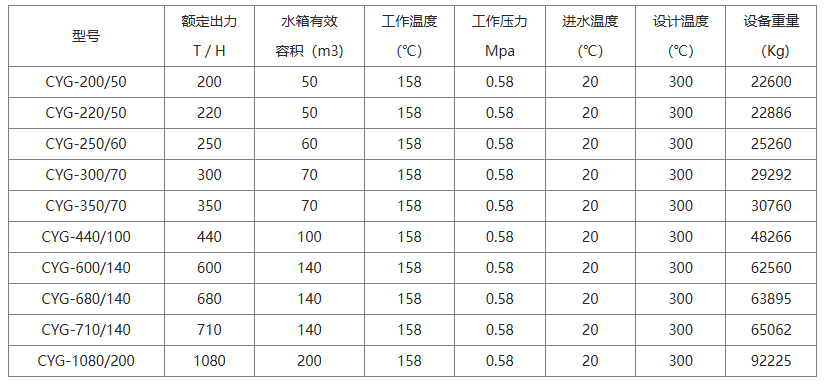

CY-系列新型旋射膜式除氧器型号由汉语拼音字母和除氧器的主要特性数据（处理水量T/H）二部分组成。例如：CY-225T/H表示处理水量225T/H的低压旋膜式除氧器。

压力除氧器，压力式旋膜除氧器，压力式热力除氧器

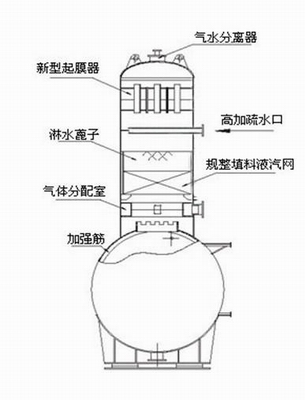

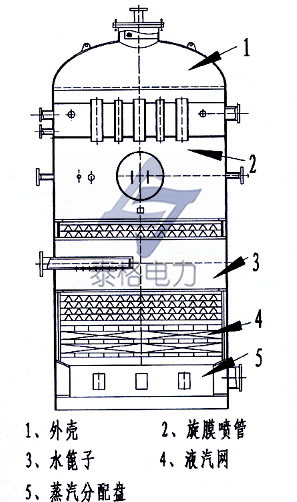

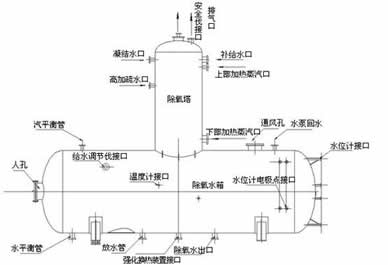

除氧器的结构型式主要由外壳、汽水分离器、新型旋射起膜器、淋水篦子、规整液汽网、水箱组成。

    1、外壳：是由筒身和冲压椭圆形封头焊制成。

    2、汽水分离器：该种装置取代了原老式除氧器内草帽锥式结构设计，使除氧器消除了排汽带水现象。

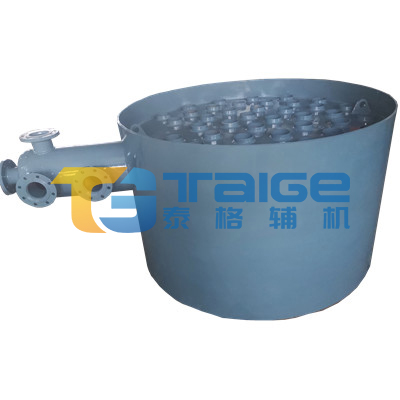

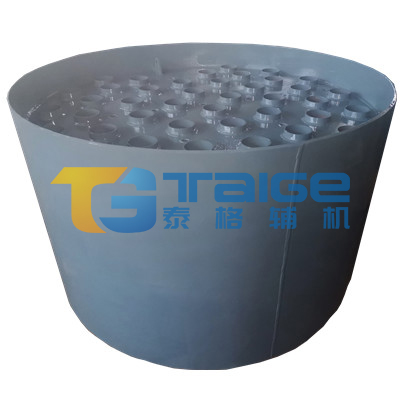

    3、新型旋射起膜器：由水室、汽室、起膜管、凝结水接管、补充水管、疏水接管和一次进汽接管组成。新型旋射起膜器的旋射膜管内增加了水膜导向装置，即使低负荷运行时也能强力降膜，保持较佳的旋射膜裙。

    凝结水、化学补水、经起膜管呈螺旋状按一定的角度喷出，形成水膜裙，并与一次加热蒸汽接管引进的加热蒸汽和由水箱经液汽网，水篦子上升的二次加热蒸汽接触被加热到接近除氧器工作压力下的饱和温度（即低于饱和温度2-3℃）并进行粗除氧。一般经此起膜段可除去给水中含氧量的90-95%左右。

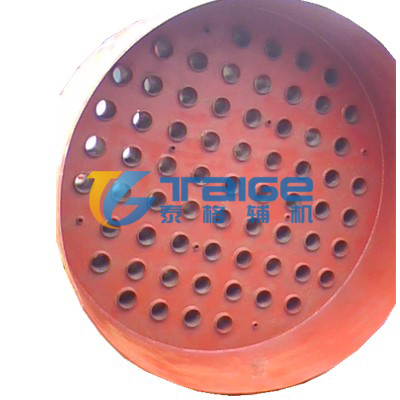

    4、淋水篦子：是由数层交错排列的角形钢制件组成，经起膜段粗除氧的给水及由高加疏水在这里混合时行二次分配，呈均匀淋雨状落到装在其下的液汽网上。

  5、波纹填料液汽网：是由许多开状尺寸相同的单元组成的SW型网孔波纹填料，组成的一个圆筒体，该规整填料保持丝网波纹填料和孔板波纹填料的优点外，而且比表面积大，压降小，操作弹性大，分离效率高、能耗低，永远不脱落等特点。给水在这里与二次蒸汽充分接触，加热到饱和温度并时行深度除氧，低压大气式除氧器≤10PPb，高压除氧器≤5PPb。

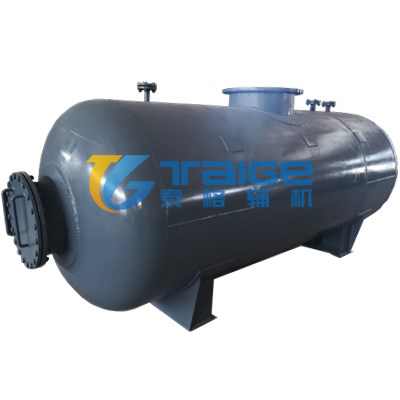

    6、水箱：除过氧的给水汇集到除氧头的下部容器的给水箱内，除氧水箱内装有较新科学设计的强力换热再沸腾装置，该装置具有强力换热，迅速提升水温，更深度除氧，减小水箱振动，降低噪音等优点，提高了设备的使用寿命，保证了设备运行的安全可靠性。

我厂在整套供应新型水膜式除氧器的同时，还承接有关电厂对淋水盘式、喷雾填料式除氧器的改造，改造成新型水膜式除氧器是成功的，效果也是显著的。具体表现在:

改造费用低，是更换除氧头造价的1/2左右。进度快，易加工和现场改造安装，220T/H以下出力的除氧器，一般一周之内即可完式，220T/H以上出力的除氧器，一般半个月内完工。

从图可以看出，对原有的除氧器改造是十分方便的。即利用原除氧头的外壳封头部分，将原除氧头内的淋水盘式或喷雾填料式的部件全部拆除，保留下部进汽盘，然后在下部进汽盘的上方的一定位置加装液汽网和水篦子，然后环形压板进行密封固定，防止今后运行中水汽短路。

再把封头与筒体的接口处解开后焊接装进起膜器，按提供的改造方案图连接管道口其它部件，即告完工，验收合格后投运。

在改造过程中，根据具体的实际情况将其高度作适当改变，一般不增大除氧头的直径，一般只增高或按原高度装焊。

除氧器定购须知

1、定购整套新型旋膜式除氧器提供以下参数:

:除氧器的出力.

:除氧器的高度,圆筒直径及壁厚.

:除氧器的各給水工作压力,給水温度.

2、对老式除氧设备进行技术改造时需提供如下数据:

:现有除氧器的高度,圆筒直径及壁厚.

:现有除氧器的各給水工作压力,給水温度.

:现有除氧器的出力.

型号：

CY-系列新型旋射膜式除氧器型号由汉语拼音字母和除氧器的主要特性数据（处理水量T/H）二部分组成。例如：CY-225T/H表示处理水量225T/H的低压旋膜式除氧器。

压力除氧器，压力式旋膜除氧器，压力式热力除氧器

本站图片均为我厂现场照片，严禁他人利用网络盗用-订购时请认准连云港泰格电力老品牌
