加热芯 可连续耐温1000–1100℃

一.工作原理

1.基本构成：由加热芯本体+ 绝缘填充层 + 耐高温护套 + 法兰连接组件 + 电气接线端组成；部分高配版集成 S 型热电偶

2.核心原理：电能→电阻丝发热→通过绝缘层传导至合金护套→护套向炉膛辐射红外热能；实现非接触式加热，避免工件与热源直接接触，保证热处理质量均匀

3.关键设计：内部电阻丝采用螺旋缠绕 + 分节式排布，确保热场均匀，减少热应力集中

二.产品介绍

1.定位：辐射管加热器的内芯核心，用于将电能高效转化为热能并以辐射方式输出，与炉内气氛完全隔离，保障洁净加热与长寿命。

2.原理：Cr20Ni80/NiCr 或 0Cr27Al7Mo2/FeCrAl 发热体绕制成型，以高纯氧化镁粉绝缘，通过陶瓷支撑定位，密封于 310S/2535 耐热合金护套内；通电后经护套向炉膛辐射热量，实现间接、均匀、可控加热。

3.核心优势：连续耐温1000–1100℃、控温精度 ±1℃（高配）、寿命≥8000h、气氛隔离防腐蚀、快换结构降停机成本。

三.产品参数

1.发热体：Cr20Ni80 / 0Cr21Al6Nb

2.工作电压：220V / 380V（按要求）

3.工作温度：850–1100℃

4.绝缘：≥100MΩ（冷态）

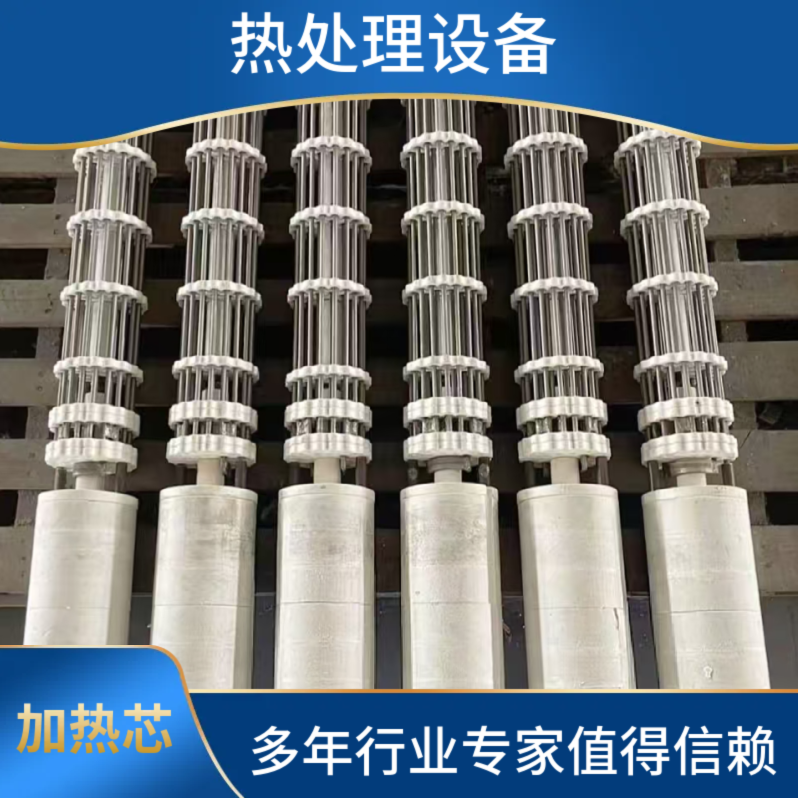

5.结构：带中心瓷柱、双出线

6.适用：多用炉、渗碳炉、氮化炉、连续炉辐射管内芯
