地下地铁隧道钢筋混凝土结构外加电流阴极保护工程

地下地铁隧道作为城市公共交通的核心基础设施，长期处于地下潮湿环境中，受地下水侵蚀、混凝土碳化及杂散电流干扰等多重因素影响，钢筋锈蚀问题日益突出，严重影响隧道结构安全与运营稳定性。某城市地铁1号线隧道建成服役15年后，隧道拱腰、边墙等部位出现混凝土开裂、粉化现象，部分区域钢筋锈蚀外露，经检测，钢筋锈蚀速率超标，若不及时采取防护措施，将影响隧道使用寿命。为此，项目采用外加电流阴极保护技术，结合地下环境特点开展前期勘察与方案设计，实现了隧道钢筋混凝土结构的有效防腐保护，现将工程详情介绍如下。

该地铁隧道全长12.3km，为双线盾构隧道，隧道内径为5.5m，主要保护对象为隧道拱腰、边墙、仰拱等关键部位，保护总面积约32000㎡。该隧道所处区域地下水位较高，地下水埋深为2.5~3.5m，地下水氯离子含量为0.8~1.5kg/m³，硫酸根离子浓度为0.3~0.6kg/m³，pH值为6.8~7.5，土壤电阻率为15~25Ω·m，属于中度腐蚀环境；同时，隧道周边存在地铁轨道回流杂散电流，杂散电流强度为0.5~1.2A/m²，进一步加速了钢筋锈蚀；隧道结构封闭，检修难度大，对保护系统的稳定性与可维护性要求较高。

前期勘察工作重点围绕结构现状、腐蚀环境及钢筋参数三大模块开展，确保数据精准详实。结构现状勘察方面，采用目视检查与专业检测相结合的方式，发现隧道拱腰、边墙存在多处横向裂缝，最大裂缝宽度达0.28mm，部分区域混凝土粉化深度达30mm，钢筋外露长度最长达15cm；采用钻芯法检测混凝土抗压强度，实测值为35MPa，满足设计要求，混凝土保护层厚度为30~35mm，部分区域保护层厚度不足25mm；采用酚酞试剂滴定法测定混凝土碳化深度，平均碳化深度达38mm，超过保护层厚度，钢筋钝化膜已失效。腐蚀环境勘察方面，重点检测地下水水质参数、土壤电阻率及杂散电流强度，采用专业仪器测定地下水氯离子、硫酸根离子含量及pH值，排查混凝土渗漏水情况，记录渗漏水位置与流量，发现3处明显渗漏水点；检测地铁轨道回流杂散电流的大小与方向，为防杂散电流干扰措施设计提供依据；评估现场施工空间与电源条件，结合隧道运营特点，确定施工时间为夜间停运时段，避免影响地铁正常运营。

钢筋参数勘察方面，采用钢筋探测仪检测钢筋分布与规格，隧道拱腰、边墙钢筋直径为22mm，间距为120mm，仰拱钢筋直径为25mm，间距为150mm；采用钢筋锈蚀仪检测钢筋锈蚀速率，拱腰部位钢筋锈蚀速率达0.28mm/a，边墙部位达0.22mm/a，属于中度至严重锈蚀级别；测定钢筋之间的连接电阻，发现部分接头处电阻过大，存在电连续性不足的问题，记录断点位置，为后续跨接处理提供依据；取样检测钢筋材质，明确为普通HRB400钢筋，确定保护电位控制范围。

结合前期勘察数据，方案设计重点考虑地下潮湿环境的特殊性、杂散电流干扰及施工可行性，优化保护参数、组件选型及施工工艺。保护参数设计方面，普通钢筋保护电位控制在-850mV~-1150mV（相对于饱和硫酸铜参比电极CSE），保护电流密度选取18~30mA/㎡，拱腰、边墙等重点保护区域选取25~30mA/㎡，仰拱等一般保护区域选取18~25mA/㎡，总保护电流计算为780A；保护系统设计寿命为30年，明确每4年进行一次全面维护，每半年进行一次常规巡检，采用远程监测系统，实现异常预警与数据远程调控。

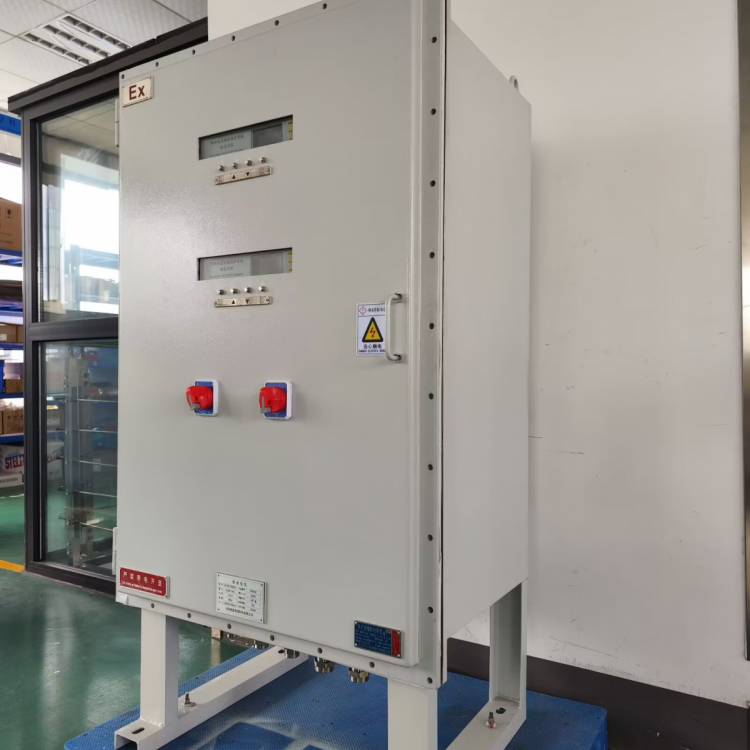

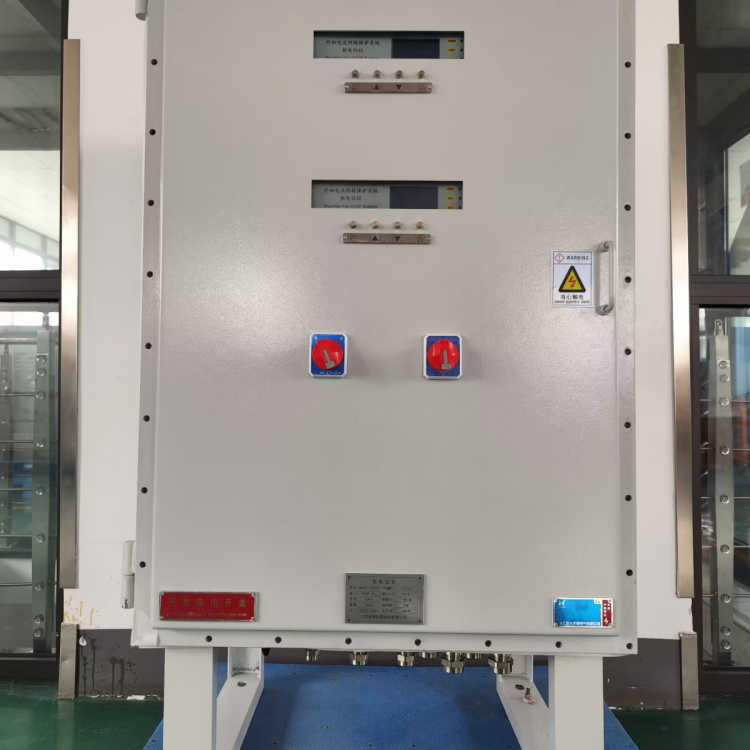

系统组件选型方面，考虑到隧道结构封闭、潮湿的特点，采用预埋式外加电流系统，避免后期凿除混凝土造成结构损伤；辅助阳极选用MMO线状钛阳极，沿隧道纵向通长敷设，间距控制在2.0~2.2m，与钢筋净距不小于5cm；参比电极选用Mn/MnO₂参比电极，布设在拱腰、边墙、仰拱等关键点位，每个保护分区布置2~3支，确保精准监测钢筋电位；恒电位仪选用壁挂防雨防潮型，安装在隧道检修井内，具备远程监测与数据存储功能，抗干扰能力强；电缆选用耐潮湿、耐碱性的铠装铜芯电缆，接头进行严格的密封防水处理，电缆敷设遵循“三线分离”原则，避免杂散电流干扰；同时，设计防杂散电流干扰措施，采用绝缘隔离装置，减少杂散电流对保护系统的影响。

施工工艺方面，结合地铁隧道运营特点，制定“夜间施工、分段作业、快速推进”的施工方案，避免影响地铁正常运营。施工流程主要包括表面处理、钢筋修复、阳极安装、参比电极安装、电缆敷设、恒电位仪安装、系统调试等环节。表面处理阶段，对混凝土缺陷进行修复，清除表面浮浆、油污及锈蚀产物，对开裂区域采用压力注浆修复，对剥落、粉化区域采用专用修补材料填补；钢筋修复阶段，对锈蚀钢筋进行除锈处理，采用放热焊接方式解决钢筋电连续性不足的问题，确保钢筋之间导通良好；阳极与参比电极安装阶段，严格按照设计要求敷设，确保安装牢固、位置准确；电缆敷设阶段，采用穿管敷设，避开隧道内其他管线，接头做好密封防水；系统调试阶段，在地铁停运时段进行，调节恒电位仪输出参数，使钢筋电位达到设计保护范围，检测保护电流分布均匀性，排查系统故障。

系统投入运行后，通过远程监测系统实时监测钢筋电位、保护电流等参数，每季度进行一次现场巡检，及时清理阳极表面杂物，校准恒电位仪参数。运行2年后的监测数据显示，钢筋电位稳定在-890mV~-1120mV，符合规范要求；钢筋锈蚀速率降至0.015mm/a以下，混凝土表面无新开裂、粉化现象，原有裂缝得到有效控制，渗漏水问题得到解决。该工程的成功应用，解决了地下地铁隧道钢筋混凝土结构的锈蚀难题，验证了外加电流阴极保护技术在地下潮湿环境中的适配性，为同类地下隧道的防腐保护提供了宝贵的工程经验。
