五轴五联动对复杂曲面多角度进行减材加工，具备铣、钻、镗、刚性攻丝、铣螺纹等精密机床加工方式，高速的制造运行状态，高刚性高动态稳定性的结构设计，符合国家安全环保要求。
设备主要加工碳纤维复合材料和铝合金件，钛合金，钢件精加工等材料，加工特征有面、圆孔、方孔等异性形特征，零件主要结构含回转体、菱形和子弹头外形等结构，零件宽度1600mm ， 长度 2500mm ，高度 1500mm ，一次装夹能够实现两端面、端面孔、端面斜孔、密封槽、外圆法向开圆形、方形以及异形窗口等特征。
二、机床的基本结构和配置

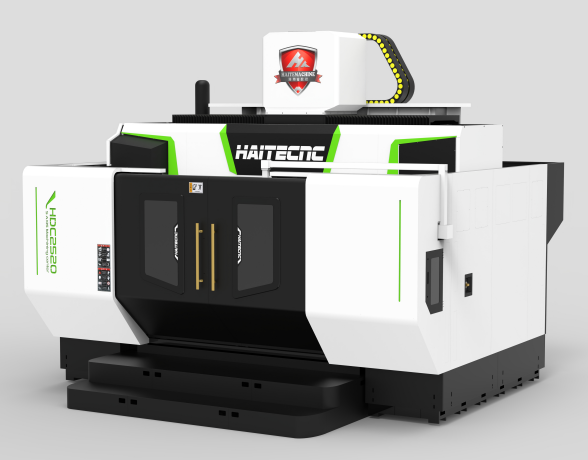

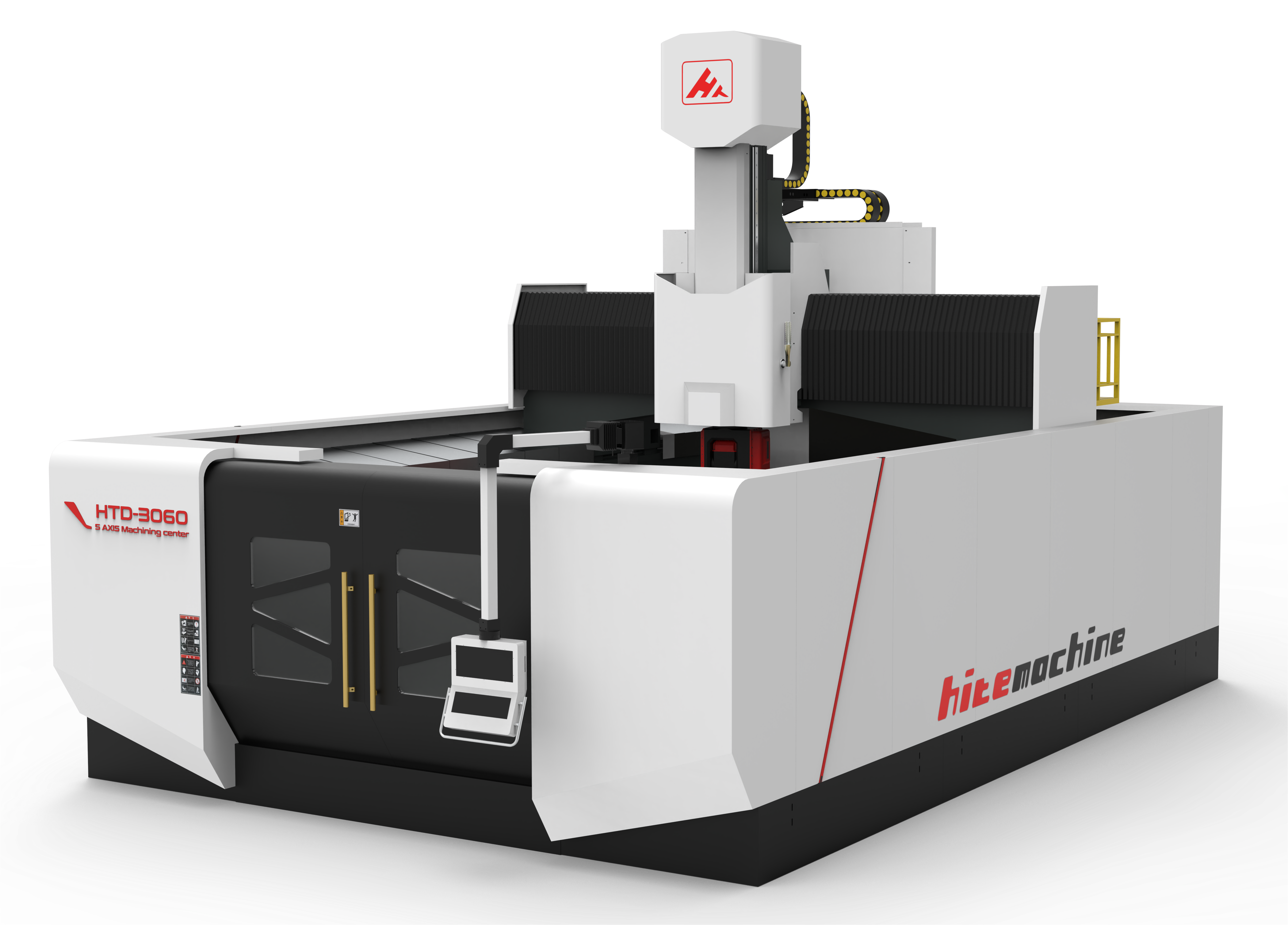

该机床总体结构由床身、双立柱、固定横梁组成封闭的刚性框架结构，（X 轴）工作台沿 床身导轨作纵向运动，固定横梁上是滑枕，滑枕内安装 A、C 回转头、（A 轴）回转头和溜板 横向沿横梁导轨左右运动（Y 轴）及（Z 轴）滑枕回转头上下运动。该机床为龙门框架固定, 床身与工作台一体结构 ，主要由床身、立柱、横梁、滑枕、机床气动系统、 Z向双驱、刀具冷却系统、机床全防护、操作面板以及电控系统（防尘等级 IP6）、除尘系统、防静电装置等部件组成。
机
床技术参数
项目
主要参数
加工范围
X 轴行程
mm
2500
Y轴行程
mm
1600
Z 轴行程
mm
1200
A 轴回转范围
°
±115 °
C 轴回转范围
°
±360 °
主轴垂直端面至工作台面距离
mm
200-1400
工作台
工作台尺寸
mm
1600×2500
工作台承重
t/m2
6
T型槽规格（宽度×间距）
Mm
13-22×200（Y 向）
进给驱动
**切削速度 X/Y/Z
m/min
10
**切削速度A/C
°/s
180/180
快速移动速度 X/Y/Z
m/min
16
数控系统
数控系统
华中
848D
主轴驱动
华中数控
X伺服电机
45Nm 9.5KW
Y1伺服电机
36NM 7.5kw
Y2伺服电机
36NM 7.5kw
Z伺服电机
45Nm 9.5KW抱闸
C 轴伺服电机
3.83kw
美国
A 轴伺服电机
3.14kw
美国
主轴
驱动方式
电主轴
主轴最高转速
rpm
18000
主轴功率
kW
30
主轴扭矩
N.m
105
A 轴扭矩 s1
N.m
1480
A 轴紧急制动扭矩
N.m
3780
C 轴扭矩
N.m
1480
C 轴紧急制动扭矩
N.m
3780
主轴锥孔
/
HSK-A63
滑枕截面
mm
440x440
电源总容量
kVA
机床重量
t
机床外形尺寸（长×宽×高）
mm
5000x5700X5100
四、A/C五轴头参数
4-1、规格参数表:--TZCH-H2
C 轴工作范围/速度
± 360 °
180 °/S
A 轴工作范围/速度
± 115 °
180 °/S
A 轴持续输出扭矩
1480nm
A 轴紧急制动扭矩
3780nm
C 轴持续输出扭矩
1480nm
C 轴紧急制动扭矩
3780nm
A/C 轴驱动电机
摆动电主轴/扭矩
18000rpm/105nm
摆动电主轴/功率
30KW
刀柄
HSK-A63
打刀方式
液压/60Pa
参考重量 (数值以实际为准)
500KG
传动方式
齿轮传动
4-2、配置清单--TZCH-H2
名称
产地
品牌
A/ C 轴驱动电机
科尔摩根
美国
电主轴
中国大连
INNA
减速机
德国
Graessner
对接插头
德国
因特康
