智能阴极保护数据记录仪UDL2 可测量开路电位阳极输出电流

在埋地管道、储罐、海洋平台等金属结构的阴极保护（CP）体系中，保护效果的精准评估、系统状态的实时把控、故障隐患的提前预警，均离不开可靠的数据监测设备。UDL2 数据记录仪作为专为阴极保护场景设计的高精度双通道智能监测终端，凭借其精准测量、多参数采集、长时稳定、强抗干扰等核心优势，成为现代阴极保护系统不可或缺的 "感知神经" 与数据核心，彻底改变传统人工巡检、间断测量的粗放模式，构建起 "实时监测 - 数据驱动 - 智能管控" 的现代化防腐运维体系。本文从 UDL2 的核心功能切入，深度解析其在阴极保护全流程中的关键作用与应用价值。

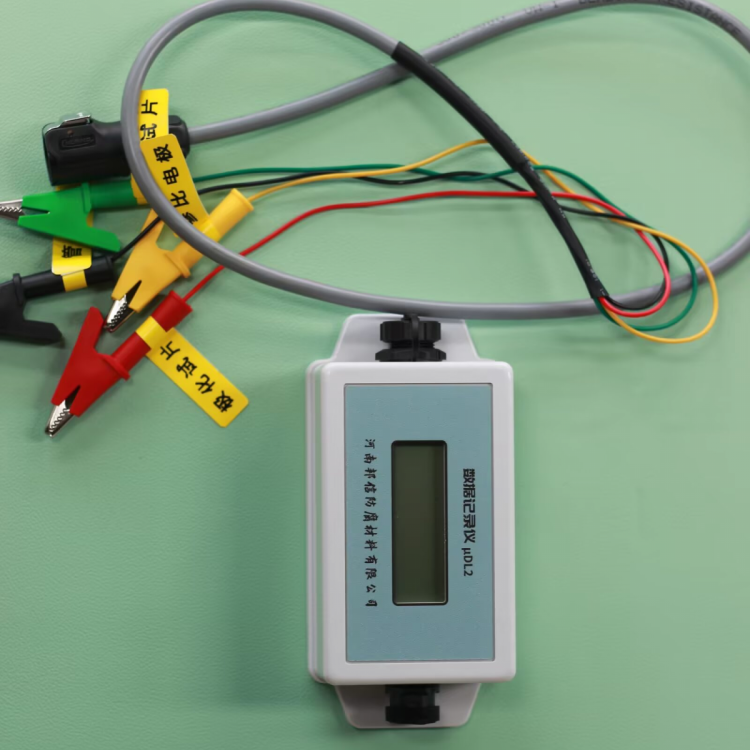

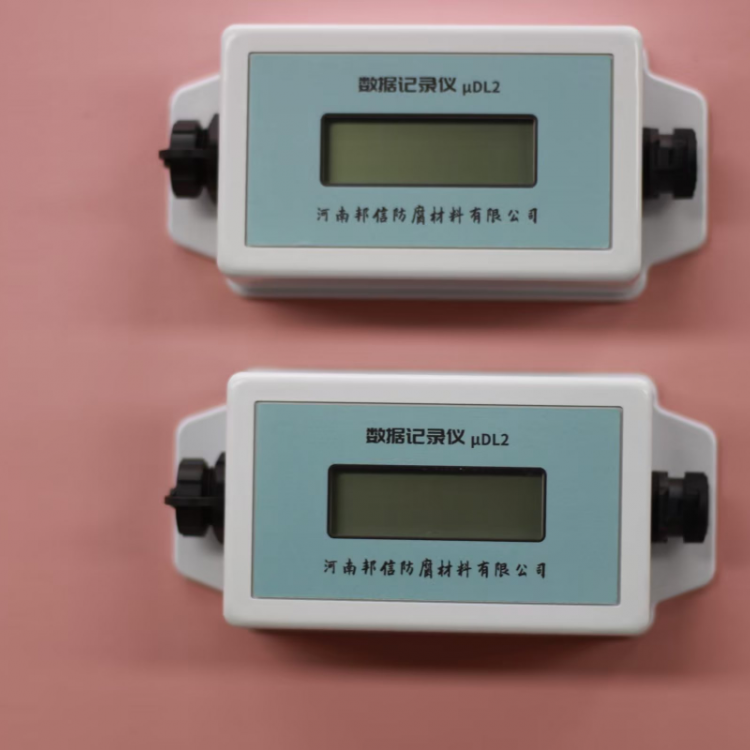

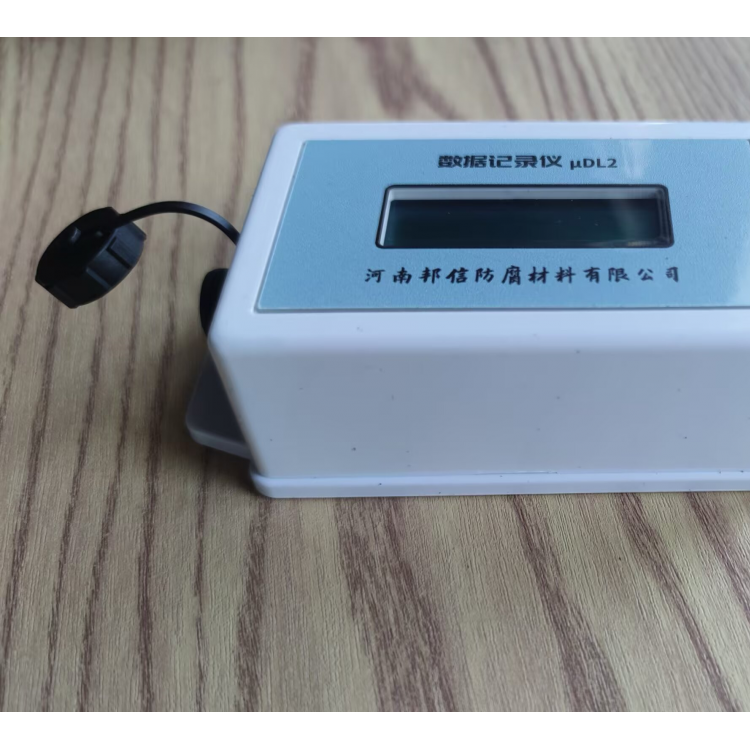

UDL2 数据记录仪是一款电池供电、紧凑型双通道专用数据记录设备，核心定位是阴极保护极化试片（CP Coupon）与结构电位的高精度监测。其硬件设计完全适配阴极保护野外恶劣工况：采用 POM 工程塑料外壳，防护等级达 IP65，工作温度覆盖 - 20℃~+60℃，具备雷击与浪涌保护；内置 2000-4000mAh 大容量锂电池，低功耗设计下单次充电可连续工作 4-6 个月，满足无人值守长期监测需求。核心测量单元采用工业级高精度电路，电位分辨率≤0.1mV，测量精度达 0.25%±1mV，输入阻抗≥20MΩ，具备 65dB 以上工频抑制能力，可有效过滤高压输电、地铁、工业设备的电磁干扰。同时配备 LCD 本地显示屏，支持现场实时查看数据、电池电量与设备状态，无需连接电脑即可快速核验监测效果。

在阴极保护系统中，UDL2 最核心的功能作用是高精度电位测量与 IR 降消除，这是判定保护效果是否达标的核心前提。传统阴极保护电位测量采用两线法，测量值包含土壤 IR 降（电压降）误差，无法反映金属真实极化电位，尤其在牺牲阳极系统、高电阻率土壤环境中误差更为显著。UDL2 采用三线连接技术与瞬时断电测量功能，无需搭配 GPS 同步断流器，可直接切断保护回路，精准测量真实断电电位（Instant-off Potential），彻底消除土壤 IR 降干扰。这一功能解决了牺牲阳极阴极保护系统中断电电位难以检测的行业难题，为判定管道、储罐等结构是否处于 - 0.85V~-1.2V（vs Cu/CuSO4）有效保护区间提供精准数据支撑。实测数据表明，UDL2 可提前 1000 小时预判管道穿孔风险，将保护电位测量误差控制在 1mV 以内，为防腐决策提供可靠依据。

多参数同步采集与全面监测是 UDL2 覆盖阴极保护全指标的关键能力。单台设备可同时测量并记录通电电位、断电电位、自然腐蚀电位、直流电流、交流电流、交流电压等核心参数。针对极化试片监测场景，内置高精度分流器，可直接测量试片交直流电流，输入试片面积后自动计算直流 / 交流电流密度，量化阴极保护电流在金属表面的分布状态，精准定位电流不足、局部过保护或欠保护区域。同时支持双电位模式，可同时监测两个结构相对于同一参比电极的电位，适用于管道并行段、站场密集设备区的同步监测。这种全参数采集能力，打破传统单一参数测量的局限性，实现阴极保护系统 "电位 - 电流 - 电流密度" 三位一体的全面评估，为系统状态诊断提供完整数据链。

杂散电流干扰专项监测是 UDL2 在复杂工况下的核心价值体现。城市地铁、电气化铁路、高压输电线路周边的埋地金属结构，极易遭受交直流杂散电流干扰，引发快速点蚀、穿孔，腐蚀速率可达常规土壤腐蚀的 10-100 倍。UDL2 具备 FFT 频谱分析功能，可有效分离直流与交流信号成分，精准捕捉杂散电流的幅值、频率、方向与波动规律。通过连续监测电位与电流的动态变化，可快速识别杂散电流流入区（安全区）与流出区（腐蚀高危区），评估干扰程度与腐蚀风险。同时可验证排流器、固态去耦合器等杂散电流治理设备的投用效果，为排流方案优化、干扰区域防腐强化提供量化数据。在某城市燃气管道与地铁并行段应用中，UDL2 成功捕捉到瞬时杂散电流峰值，定位 3 处腐蚀高危区，指导实施极性排流改造后，腐蚀风险降低 90% 以上。

长时数据记录与趋势分析功能为阴极保护系统长效运维提供数据支撑。UDL2 内置 128MB-384MB 大容量存储，可存储 200 万至 700 万条监测数据，采样频率可在 1 秒至 12 小时之间自由配置。数据采用带时间戳与 GPS 定位信息的 CSV 格式存储，支持历史数据追溯、对比与趋势分析。通过长期连续监测，可绘制电位 - 时间、电流 - 时间曲线，清晰反映阴极保护系统的运行稳定性、季节性波动规律、保护效果衰减趋势。例如，通过分析夏季土壤湿度升高导致电阻率下降、保护电流需求增大的规律，可动态调整外加电流系统输出参数；通过监测牺牲阳极电流衰减趋势，精准预判阳极更换周期。同时，完整的历史数据为腐蚀事故溯源、系统故障诊断、合规性审计提供不可替代的依据，满足 ISO15589、NACE SP0169 等国际标准对阴极保护数据记录的强制要求。

在阴极保护工程全生命周期中，UDL2 的作用贯穿始终。新建工程验收阶段，通过连续 72 小时监测，提供完整的电位、电流数据，作为系统合规交付的核心依据；日常运维阶段，替代人工定期巡检，减少 50% 以上现场工作量，实时捕捉突发异常（如电位突变、电流骤降），及时预警涂层破损、阳极失效、电源故障等问题；改造优化阶段，基于监测数据评估现有系统缺陷，指导保护参数调整、阳极布局优化、涂层维修方案制定；寿命评估阶段，结合长期数据建立腐蚀预测模型，计算金属剩余寿命，制定预防性维护计划。

UDL2 数据记录仪以其精准、全面、稳定、智能的监测能力，成为阴极保护系统的 "数据大脑" 与 "安全哨兵"。它将传统阴极保护从 "经验判断" 升级为 "数据驱动"，从 "被动抢修" 转变为 "主动防控"，有效提升防腐效率、降低运维成本、保障设施安全。随着工业防腐智能化发展，UDL2 正与物联网、云端平台深度融合，实现数据远程传输、实时监控、智能预警，成为构建智能阴极保护系统的核心终端，为埋地、水下金属结构的长效安全运行保驾护航。
