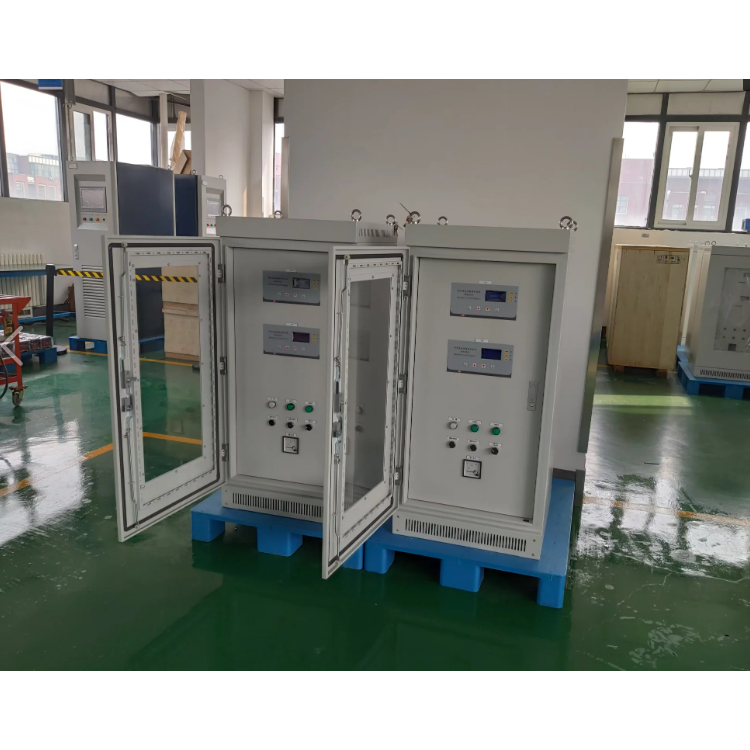

阴极保护整流装置恒电位仪的安装接线需结合现场环境、被保护结构类型及土壤条件进行适配调整，不同场景下的接线方法存在差异，若盲目套用统一标准，易导致保护效果不佳、设备故障等问题。本文针对浅埋管道、大型储罐、深井阳极及防爆环境四种常见场景，详细介绍恒电位仪的安装接线方法及适配技巧，满足不同工程的施工需求。
浅埋管道场景中，恒电位仪多采用壁挂式安装，安装位置选择管道附近便于操作维护的区域，距离地面不低于1.2m，避免雨水浸泡。接线时，阳极电缆连接浅埋式阳极地床，浅埋阳极埋深1-3m，间距2-3m，电缆需穿管保护，避免土壤腐蚀或机械损伤；阴极电缆通过测试桩与管道连接，测试桩需设置在管道接头、转弯等关键位置，连接点打磨除锈后涂抹导电膏；参比电极埋设于管道侧方1-3m处，深度与管道中心线齐平，周围填充膨润土保持湿润，电缆采用屏蔽电缆，屏蔽层单端接地。电源接入选用AC220V市电，电缆穿管敷设，避免暴露在外受环境影响，接地系统采用独立接地极，与管道接地分开，防止相互干扰。

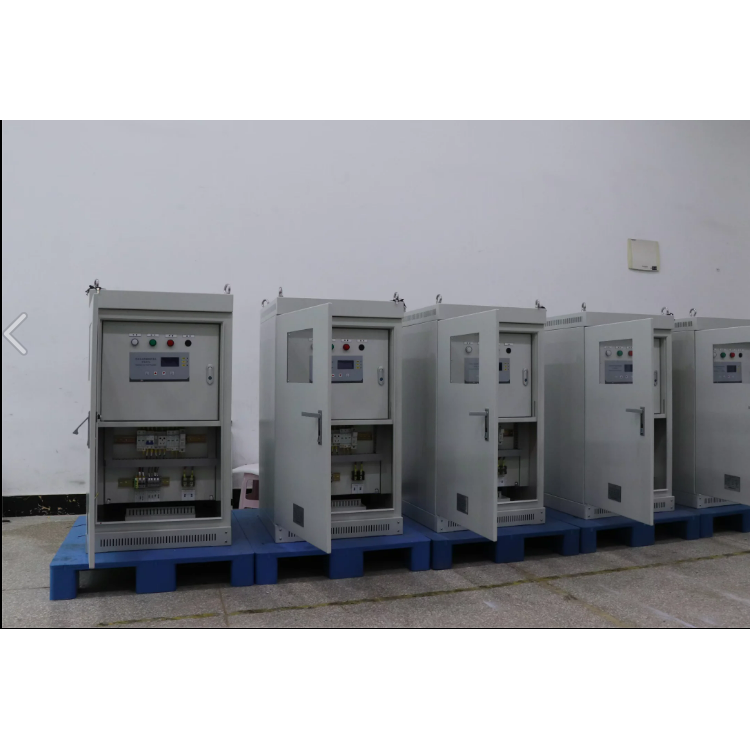

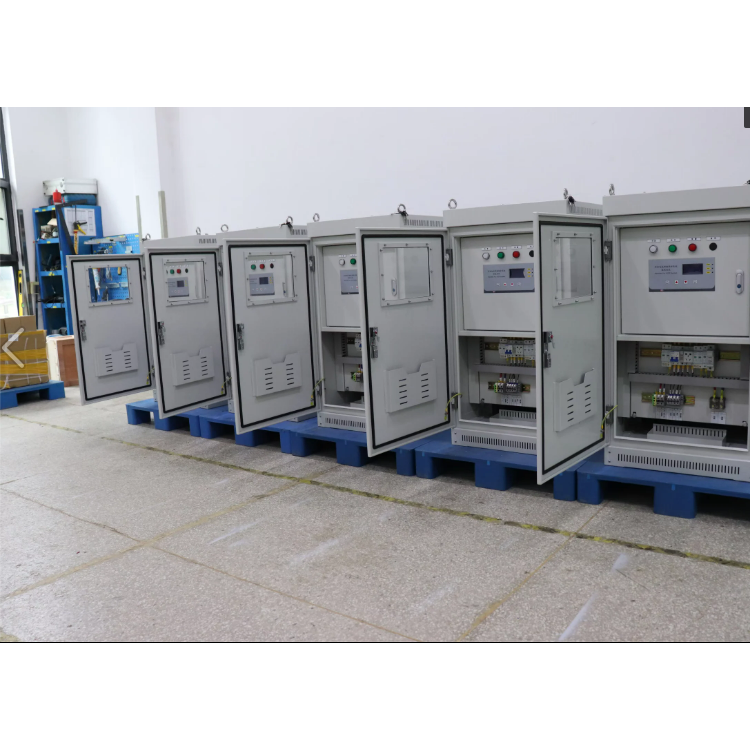

大型储罐场景中，恒电位仪采用落地式安装，放置在预制混凝土底座上，底座高于地面10-15cm，做好防水排水措施。由于储罐保护面积大，需采用分布式阳极地床，阳极电缆通过汇流排汇总后连接至恒电位仪阳极端子，电缆截面积根据总电流计算，确保载流量充足；阴极电缆分别连接储罐顶部、底部及侧壁的接线点，实现全方位保护，接线点需远离储罐焊缝，避免影响结构强度；参比电极沿储罐周边均匀埋设，间距10-15m，确保能全面监测储罐各部位电位。电源接入选用AC380V三相电，配置过载保护开关，接地电阻≤4Ω，同时做好防雷保护，安装浪涌保护器。
深井阳极场景适用于土壤电阻率较高（ρ＞100Ω·m）的区域，恒电位仪安装在井口附近的仪表间内，避免户外恶劣环境影响。接线时，阳极电缆连接深井阳极引出线，深井阳极埋深15-30m，电缆需采用耐高压、耐腐蚀的专用电缆，接头采用铜铝过渡接头压接并做防水处理；阴极电缆连接被保护结构，若为长距离管道，可分段设置恒电位仪，确保保护电位均匀；参比电极埋设于井口附近，距阳极地床≥5m，避开杂散电流干扰源。电源接入需匹配恒电位仪额定电压，接线时做好绝缘防护，防止高压漏电。
防爆环境（如油罐区、化工厂）场景中，需选用防爆型恒电位仪，安装在专用防爆柜内，柜门关闭严密，确保防护等级达到IP65及以上。接线时，所有电缆进入防爆柜需使用防爆格兰头，格兰头与柜体螺纹啮合长度不少于5扣，电缆外皮与密封圈之间填充密封胶泥，未使用的进线口用金属盲堵密封。电源电缆、阳极电缆、阴极电缆均选用防爆型电缆，接线端子采用防爆端子，极性标识清晰，接地系统与防爆区域接地网连接，确保接地可靠，同时严格遵循防爆操作规范，避免产生电火花。
